石英晶體諧振器的頻率修整
石英晶體諧振器與石英晶體振蕩器被廣泛用于各種各樣的產品應用中,在電路中占有重要地位.億金電子專業生產銷售石英晶體,SMD晶振,以及晶體濾波器,晶體振蕩器等.各種封裝尺寸齊全,品質穩定,獲得廣大用戶一致認可.
通過增加額外的電容和電感可以調整或拉動石英晶體諧振器的頻率,并且存在晶體的拉動因子.億金電子晶振廠家下面給大家介紹石英晶體諧振器的頻率修整.
在某些情況下,必須能夠修整或拉動晶體的共振頻率.當晶振晶體以并聯諧振模式工作時,這可以通過外部電路實現.[系列模式受到非常小的影響].可以計算通常被稱為晶體拉動因子r的因子,以確定使用外部組件可以拉動或改變頻率的程度.

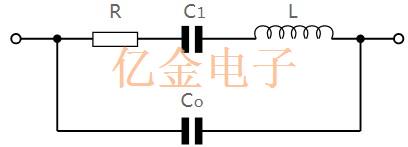

石英晶體諧振器等效電路
使用圖中的Co和C1可以計算拉動常數'r'.
該公式表示晶振晶體對外部電路變化的敏感性.作為粗略的指導,對于在大約10MHz以上的頻率下用于其基模的AT切割晶體,該因子可以是大約200.該公式適用于以基本模式運行的晶體.發現以泛音模式操作的晶體的比率大致以泛音數的平方增加.
