汽車激光雷達的 MEMS 時序解決方案
LiDAR 與雷達和攝像頭視覺一起，是 ADAS 系統的關鍵傳感元件之一。精確定時和低抖動在 LiDAR 系統中至關重要。SiTime MEMS 振蕩器在溫度范圍內提供頻率穩定性，具有 AEC-Q100 1 級（-40°C 至 +125°C）可靠性。我們的差分振蕩器提供超低抖動，可實現可靠、快速的數據傳輸。與石英振蕩器相比，SiTime晶振的定時解決方案具有更高的可靠性、更好的抗沖擊、振動和 EMI 能力，以及更快的啟動速度。
SiTime MEMS 定時優勢
一、完整的 MEMS 時鐘樹
擴頻振蕩器
低抖動差分振蕩器
32.768K 振蕩器 和 TCXO
精密 TCXO
二、在實際條件下最堅固
150 fs rms 抖動，出色的 PSNR
抗沖擊和振動
在較寬的溫度下保持穩定
22 億小時 MTBF
三、集成 MEMS，易于使用
無 quartz 可靠性問題
在低溫下可靠啟動
無需蓋板或屏蔽層
任何頻率的交貨時間短

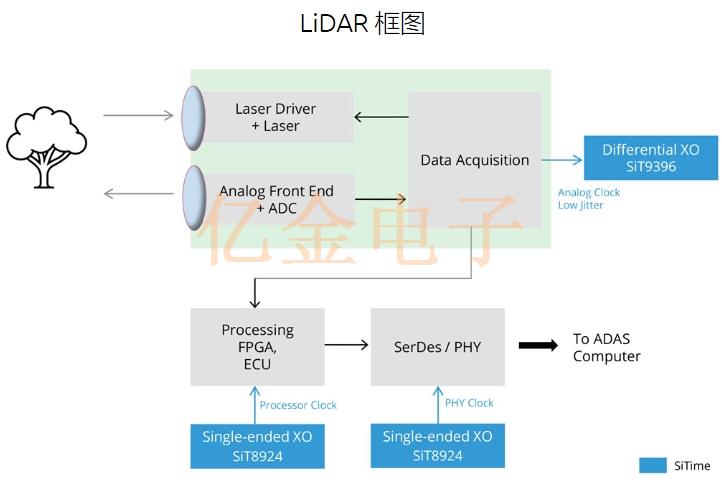

LiDAR 系統的核心是固態激光源、檢測器和模擬前端 （AFE）。ADC 對 AFE 接收到的信號進行采樣。處理后，LiDAR 系統收集的數據通過 PHY 發送到域控制器或 ADAS 計算機。存在許多不同的接口，例如以太網、FPD-Link （TI） 或 GMSL （Analog Devices）。Automotive Serdes Alliance （ASA） 或 MIPI A-PHY 等開放標準正在出現。根據接口的不同，將需要一個單端或一個差分 clock。
汽車激光雷達
存在幾種測量方法：飛行時間 （ToF）、調頻連續波或時間數字轉換 （TDC）。精確計時對于保證系統的準確性起著重要作用。SiT9396 和 SiT9397 的低抖動使這些器件非常適合為 LiDAR 應用的模擬部分提供時鐘。

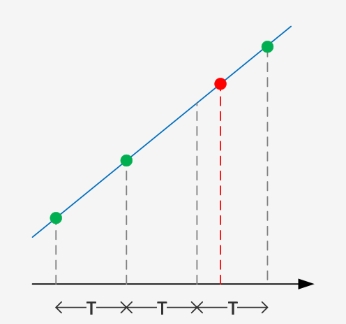

使用 ADC 時，抖動會導致量化誤差。當 clock上出現過度的 jitter 時，換句話說，當 clock edge 來得太早或太晚時，ADC 會在錯誤的時刻對 incoming signal 進行采樣。數據流中的錯誤值會嚴重影響系統的功能。
SiTime 硅 MEMS 振蕩器出色的動態性能有助于系統符合 SOTIF（預期功能的安全性）。MEMS 振蕩器確保 clocks 在其整個生命周期內保持在規格范圍內，無論環境如何變化。
1、溫度范圍 -40°C 至 +125°C
2、頻率穩定性控制良好：在整個溫度范圍內為 < ±30 ppm，包括 10 年老化 （SiT939x），TCXO （SiT538x） 低至 ±0.1 ppm)
3、對溫度快速變化 dF /dT 具有出色的頻率響應，低至 < ±3.5 ppb/°C （SiT538x)。
SiTime MEMS 定時優勢
一、完整的 MEMS 時鐘樹
擴頻振蕩器
低抖動差分振蕩器
32.768K 振蕩器 和 TCXO
精密 TCXO
二、在實際條件下最堅固
150 fs rms 抖動，出色的 PSNR
抗沖擊和振動
在較寬的溫度下保持穩定
22 億小時 MTBF
三、集成 MEMS，易于使用
無 quartz 可靠性問題
在低溫下可靠啟動
無需蓋板或屏蔽層
任何頻率的交貨時間短
LiDAR 系統的核心是固態激光源、檢測器和模擬前端 （AFE）。ADC 對 AFE 接收到的信號進行采樣。處理后，LiDAR 系統收集的數據通過 PHY 發送到域控制器或 ADAS 計算機。存在許多不同的接口，例如以太網、FPD-Link （TI） 或 GMSL （Analog Devices）。Automotive Serdes Alliance （ASA） 或 MIPI A-PHY 等開放標準正在出現。根據接口的不同，將需要一個單端或一個差分 clock。
用于 LiDAR 的 MEMS 時序解決方案
| 設備 | 主要特點 | 關鍵價值 |
|
Single-ended Oscillator SiT8924 1 至 110 MHz |
高達 -55°C 至 +125°C ±20 ppm 穩定性 2016、2520、3225 包 |
高可靠性 擴展溫度范圍 占地面積小 |
|
Single-ended Oscillator SiT9025 1 至 110 MHz |
高達 -55°C 至 +125°C 擴頻 可配置的上升/下降時間 2016、2520、3225 包 |
高可靠性 擴展溫度范圍 降低 EMI |
|
差分晶振 SiT9396 1 至 220 MHz SiT9397 220 至 920 MHz |
低抖動：< 150 fs RMS 在 -40 至 +125°C 范圍內保持 ±30、±50 ppm 的穩定性 LVPECL、LVDS、HCSL、低功耗 HCSL、FlexSwing™ 2016、2520、3225 包 |
高可靠性 低抖動 支持具有苛刻抖動要求的接口，例如 PCI-Express 和 10 GB 以太網 |
|
超級 TCXO SiT5386 1 至 60 MHz SiT5387 60 至 220 MHz |
在 -40 至 +125°C 范圍內具有 ±0.1、±0.2、±0.25 ppm 的穩定性 ±1 ppb/°C 頻率斜率 低抖動：0.31 ps RMS 可選電壓或數字頻率控制 |
高精度 出色的頻率穩定性和快速溫度梯度 不會因微跳轉而丟失 GNSS 信號或 V2X 斷開連接 |
汽車激光雷達
存在幾種測量方法：飛行時間 （ToF）、調頻連續波或時間數字轉換 （TDC）。精確計時對于保證系統的準確性起著重要作用。SiT9396 和 SiT9397 的低抖動使這些器件非常適合為 LiDAR 應用的模擬部分提供時鐘。
使用 ADC 時，抖動會導致量化誤差。當 clock上出現過度的 jitter 時，換句話說，當 clock edge 來得太早或太晚時，ADC 會在錯誤的時刻對 incoming signal 進行采樣。數據流中的錯誤值會嚴重影響系統的功能。
SiTime 硅 MEMS 振蕩器出色的動態性能有助于系統符合 SOTIF（預期功能的安全性）。MEMS 振蕩器確保 clocks 在其整個生命周期內保持在規格范圍內，無論環境如何變化。
1、溫度范圍 -40°C 至 +125°C
2、頻率穩定性控制良好：在整個溫度范圍內為 < ±30 ppm，包括 10 年老化 （SiT939x），TCXO （SiT538x） 低至 ±0.1 ppm)
3、對溫度快速變化 dF /dT 具有出色的頻率響應，低至 < ±3.5 ppb/°C （SiT538x)。
