什么是石英晶體匹配?
什么是石英晶體匹配?
在大多數情況下,客戶使用的 IC 連接了 timing devices 以實現正常性能。 有各種各樣的 timing devices,但在使用石英晶體時,需要確保正確的電路設計和匹配。
石英晶體匹配
如果客戶使用的 IC 和外圍電路(負載電容 C1 和 C2、反饋電阻 Rf、阻尼電阻 Rd 設置、走線布線電容)的設計不合適,可能會發生誤動作。
什么是石英晶體?
石英晶體是一種“無源晶振 ”,不能獨立工作。 因此,利用壓電現象來控制各種電子設備,當電壓施加到晶體上時,壓電現象會產生應變和振動。 為了通過將壓電現象產生的機械振動轉換為電信號來獲得頻率,需要一個振蕩器電路通過振蕩換能器來連續產生頻率。
根據外圍電路的設置,可能會出現什么樣的問題和現象?
一、外圍電路的影響
電路的負電阻與振蕩器諧振電阻之間的關系
如果電路的負電阻不滿足以下條件,可能會導致誤振蕩或異常振蕩。
振蕩啟動條件:RL※ <| -R |
振蕩穩態:RL※= | -R | ※RL:石英晶體諧振器在負載下的諧振電阻

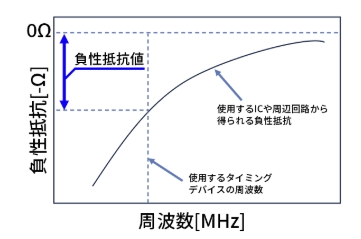

電路的負電阻 電阻值為負的
電子電路是電流隨著電壓的增加而減小的電路,這與正常情況相反。 這樣的電路稱為具有“負電阻”的電路。 在OSC晶振振蕩電路中,如果存在抵消晶體電阻的負電阻 (-R),則會出現晶體繼續振蕩的狀態。 因此,晶體振蕩現象仍然存在。 換句話說,負電阻抵消了晶體的電阻,使晶體能夠繼續穩定地振動。
二、外圍電路常數的影響

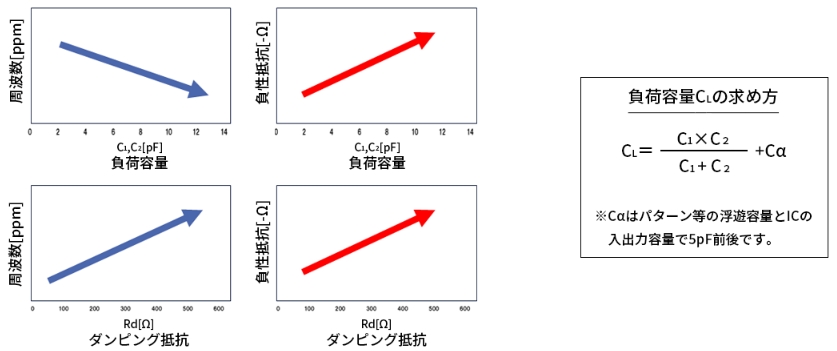

一般來說,電路的負載電容和阻尼電阻的影響如下。 如果設置不合適,您使用的 IC 可能無法實現最佳性能,或者可能會因頻率偏移等而變得異常,或者可能會引起問題。
根據電路的設計狀態,頻率和負電阻可能會發生變化,系統可能無法正常運行。
