地震傳感器的 SiTime MEMS 計時解決方案
地震傳感器通常放置在偏遠地區，在那里它們受到惡劣條件的影響，以及與衛星參考連接可能不可靠的區域。然而，傳感器必須繼續提供準確的時間戳數據。SiTime MEMS 計時解決方案提供了地震傳感器所需的基本可靠性和精度。
SiTime晶振超穩定的 Super-TCXO 和 OCXO 經過優化，可在較長時間內提供準確的時間戳。對于功率敏感型應用，SiTime μPower TCXO 提供精確的低功耗基準。這些基于 MEMS 的 TCXO 在惡劣條件下提供極高的環境穩健性。
SiTime MEMS 定時優勢
一、工業計時領域的領導者
基礎設施故障檢測
地震檢測
地質勘探
二、在實際條件下最堅固
4 倍的 dF/dT 實現最佳時間戳
70 g 振動和 30,000 g 沖擊
6 μA 電流，用于擴展部署
三、易于使用，經久耐用
自定義配置的解決方案
無 quartz 可靠性問題
10 億小時 MTBF
從廣義上講，地震傳感器只是使用速度傳感器或加速度計測量地殼或表面的振動和沖擊波。根據應用的不同，這些傳感器需要精確測量 0.001 至 100 Hz 范圍內的頻率。
地震傳感器應用范圍廣泛：
1、地震監測
2、自然資源勘探（例如石油勘探）
3、海底觀察
4、核武器試驗監測
5、政府和軍隊的個人和車輛監控（例如，無人值守地面?zhèn)鞲衅?（UGS））
1、隨時間和溫度范圍變化的頻率穩定性
2、寬溫度工作范圍
3、低功耗，電池壽命更長
4、環境穩健性（例如沖擊和振動）
精確計時在地震勘探中的作用
地震傳感器的一個基本功能是數據的時間戳。這種時間戳是必不可少的，因?yàn)閿?shù)據是從一系列傳感器收集的，并且需要及時進行正確的關聯，以便可用于以后的分析。隨著非有線傳感器陣列的增長，精確的本地計時至關重要。需要本地計時，因?yàn)槿绻?GNSS 源受到干擾或阻礙，依賴 GNSS 進行計時的傳感器可能無法更新計時數據。由于環境條件（埋藏、水下等），其他傳感器類型可能無法接收任何外部定時信號。
一系列解決方案
SiTime 提供一系列滿足應用要求的計時解決方案，從針對商業應用的 TXCO 到針對高可靠性應用的更強大的 Endura™ 加固產品線。
SiTime Super-TCXO 是精密定時解決方案，具有卓越的動態性能和豐富的功能。
Epoch 平臺 MEMS 恒溫控制振蕩器 （OCXO 系列旨在解決石英 OCXO晶振 長期存在的問題，這些問題本身不可靠，并且在存在環境壓力源的情況下容易性能下降。Epoch 平臺 OCXO 對熱沖擊、氣流和振動具有彈性，使其成為地震應用惡劣環境的理想選擇。
SiTime晶振超穩定的 Super-TCXO 和 OCXO 經過優化，可在較長時間內提供準確的時間戳。對于功率敏感型應用，SiTime μPower TCXO 提供精確的低功耗基準。這些基于 MEMS 的 TCXO 在惡劣條件下提供極高的環境穩健性。
SiTime MEMS 定時優勢
一、工業計時領域的領導者
基礎設施故障檢測
地震檢測
地質勘探
二、在實際條件下最堅固
4 倍的 dF/dT 實現最佳時間戳
70 g 振動和 30,000 g 沖擊
6 μA 電流，用于擴展部署
三、易于使用，經久耐用
自定義配置的解決方案
無 quartz 可靠性問題
10 億小時 MTBF
從廣義上講，地震傳感器只是使用速度傳感器或加速度計測量地殼或表面的振動和沖擊波。根據應用的不同，這些傳感器需要精確測量 0.001 至 100 Hz 范圍內的頻率。
地震傳感器應用范圍廣泛：
1、地震監測
2、自然資源勘探（例如石油勘探）
3、海底觀察
4、核武器試驗監測
5、政府和軍隊的個人和車輛監控（例如，無人值守地面?zhèn)鞲衅?（UGS））
在所有應用中，傳感器都需要在惡劣環境中遠程工作，并且通常由電池供電。因此，這些 sensors 中使用的 timing devices 需要提供以下內容：
1、隨時間和溫度范圍變化的頻率穩定性
2、寬溫度工作范圍
3、低功耗，電池壽命更長
4、環境穩健性（例如沖擊和振動）

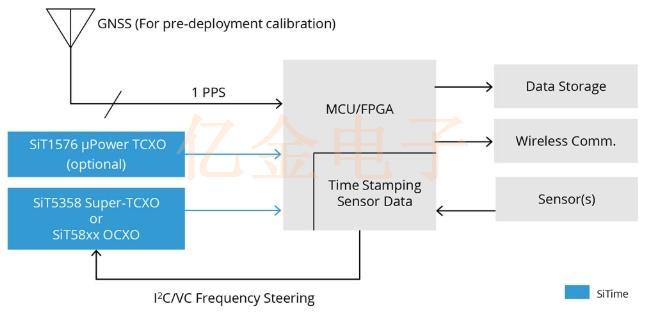

地震傳感器框圖
精確計時在地震勘探中的作用
地震傳感器的一個基本功能是數據的時間戳。這種時間戳是必不可少的，因?yàn)閿?shù)據是從一系列傳感器收集的，并且需要及時進行正確的關聯，以便可用于以后的分析。隨著非有線傳感器陣列的增長，精確的本地計時至關重要。需要本地計時，因?yàn)槿绻?GNSS 源受到干擾或阻礙，依賴 GNSS 進行計時的傳感器可能無法更新計時數據。由于環境條件（埋藏、水下等），其他傳感器類型可能無法接收任何外部定時信號。
一系列解決方案
SiTime 提供一系列滿足應用要求的計時解決方案，從針對商業應用的 TXCO 到針對高可靠性應用的更強大的 Endura™ 加固產品線。
SiTime Super-TCXO 是精密定時解決方案，具有卓越的動態性能和豐富的功能。
Epoch 平臺 MEMS 恒溫控制振蕩器 （OCXO 系列旨在解決石英 OCXO晶振 長期存在的問題，這些問題本身不可靠，并且在存在環境壓力源的情況下容易性能下降。Epoch 平臺 OCXO 對熱沖擊、氣流和振動具有彈性，使其成為地震應用惡劣環境的理想選擇。
地震傳感器的 MEMS 定時
| 設備 | 功能 | 主要特點 |
| SiT58xx OCXO | 時間戳和引用 |
10 至 220 MHz
±1 至 ±5 ppb
±10 至 ±20 ppt/°C 頻率斜率
420 至 460 mW 功耗
|
| SiT535x 超級 TCXO | 時間戳和引用 |
10 至 220 MHz
±50 至 ±250 ppb
±1 ppb/°C
±80 ppb 20 年老化
70G 抗振能力
110 mW 功耗
|
| SiT1576 μPower TCXO | 低功耗基準 |
1 Hz 至 2.5 MHz
±5 ppm 總穩定性
6 μA 電流消耗 |
| SiT5541 加固型 Super-TCXO晶振 | 時間戳和引用 |
1 至 60 MHz
±10 至 ±20 ppb
±0.5 ppb/°C
0.01 ppb/g 振動靈敏度
110 mW 功耗
|
| SiT7910 系列超級 TCXO | 每秒脈沖數 （pps） 計時 |
32.768 赫茲
同類最佳的 ±0.1 至 0.4 ppm 穩定性
6 μA 電流消耗 |
