通過增加額外的電容和電感可以調整或拉動石英晶體諧振器的頻率,并且存在晶體的拉動因子.億金電子晶振廠家下面給大家介紹石英晶體諧振器的頻率修整.

在某些情況下,必須能夠修整或拉動晶體的共振頻率.當晶振晶體以并聯諧振模式工作時,這可以通過外部電路實現.[系列模式受到非常小的影響].可以計算通常被稱為晶體拉動因子r的因子,以確定使用外部組件可以拉動或改變頻率的程度.

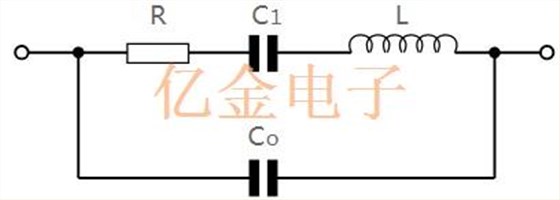

石英晶體諧振器等效電路

使用圖中的Co和C1可以計算拉動常數'r'.

該公式表示晶振晶體對外部電路變化的敏感性.作為粗略的指導,對于在大約10MHz以上的頻率下用于其基模的AT切割晶體,該因子可以是大約200.該公式適用于以基本模式運行的晶體.發現以泛音模式操作的晶體的比率大致以泛音數的平方增加.
