用于高速鏈路的PAM4
用于高速鏈路的 PAM4
數據中心正在部署更高的整個鏈路，以適應不斷增長的帶寬需求。這使得收發器中的時序裕量變得更加重要，而與此同時，外形尺寸正在縮小，工作環境變得越來越密集和炎熱。
SiTime晶振精密定時解決方案非常適合 400Gbps 及更高速率的高速鏈路。這些基于 MEMS 的器件在小尺寸封裝中滿足苛刻的抖動要求，并且對溫度瞬變、電源噪聲和其他環境危害具有出色的抗擾度。
SiTime MEMS 定時優勢
一、完整的 MEMS 時鐘樹
低抖動差分 MEMS XO
低抖動時鐘發生器
二、在實際條件下更堅固
105°C，耐氣流和高溫
抗電源噪聲
更好的頻率穩定性和可靠性
三、體積小，易于使用
占地面積小
≤1 毫米薄，適合卡片背面
無 quartz 可靠性問題
數據中心需要極其可靠的 200Gbps、400Gbps 或更高吞吐量鏈路，以維持在密集的機架式服務器中增加用戶應用程序負載所產生的數據流量。PAM4 代表脈沖幅度調制，4 級。這是實現高速、400Gbps 和 800Gbps 鏈路的關鍵技術。
對以太網帶寬的需求不斷增長，推動網絡基礎設施供應商和數據中心供應商通過以太網實現更高的速度。大多數網絡基礎設施，如數據中心的路由器、交換機和以太網鏈路，已經部署了 400Gbps 鏈路，并且已經在規劃 800Gbps 鏈路。
高速以太網鏈路（10Gbps 及更高）開啟了采用 PAM4 的步伐，但如果沒有 PAM4，就無法實現 400Gbps 和 800Gbps 的速率。PCB 制造技術的進步以及信號走線的更嚴格公差，允許將 PAM4 部署用于高速 SERDES 鏈路（56G 和 112G），而更好的激光技術允許 PAM4 部署在光纖鏈路上。
電信基礎設施供應商依靠基于 SiTime MEMS 的振蕩器和時鐘產品來滿足并超越流媒體內容提供商對增加數據帶寬的需求。
數據中心正在部署更高的整個鏈路，以適應不斷增長的帶寬需求。這使得收發器中的時序裕量變得更加重要，而與此同時，外形尺寸正在縮小，工作環境變得越來越密集和炎熱。
SiTime晶振精密定時解決方案非常適合 400Gbps 及更高速率的高速鏈路。這些基于 MEMS 的器件在小尺寸封裝中滿足苛刻的抖動要求，并且對溫度瞬變、電源噪聲和其他環境危害具有出色的抗擾度。
SiTime MEMS 定時優勢
一、完整的 MEMS 時鐘樹
低抖動差分 MEMS XO
低抖動時鐘發生器
二、在實際條件下更堅固
105°C，耐氣流和高溫
抗電源噪聲
更好的頻率穩定性和可靠性
三、體積小，易于使用
占地面積小
≤1 毫米薄，適合卡片背面
無 quartz 可靠性問題

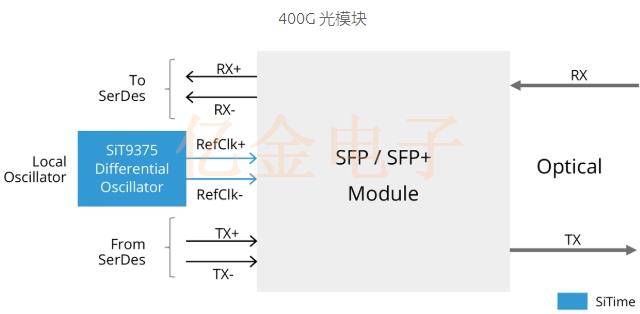

基于 PAM4 的高速鏈路框圖
用于 PAM4 高速鏈路的 MEMS 定時
| 設備 | 主要特點 | 關鍵價值 |
|
差分晶振 SiT9375 25 至 644.5 MHz，70fs 集成相位抖動 SiT9501 25 至 644.5 MHz，150fs 集成相位抖動 |
±20 ppm 至 ±50 ppm 的頻率穩定性 LVPECL、LVDS、HCSL 信號選項 1.8 V 至 3.3 V 0.01 ps/mV PSNR -40°C 至 105°C 2.0 x 1.6、2.5 x 2.0、3.2 x 2.5 mm 封裝 |
滿足苛刻的抖動要求 PCB 占用空間小，布局更輕松 由于靈活性，設計簡單 MEMS 可靠性 |
|
Clock Generator SiT91211 1 至 750 MHz，200fs集成相位抖動 SiT91213 1 至 750 MHz，90fs集成相位抖動 |
4 個差分輸出時鐘 ±20 ppm 頻率穩定性 LVDS、LVPECL、LPHCSL 信號選項 0.01 ps/mV PSRR -40°C 至 105°C 4 mm x 4 mm 封裝 |
通過多個低抖動時鐘簡化時鐘樹設計 可編程時鐘為復雜的時鐘架構增加了靈活性 在惡劣環境中具有更好的頻率穩定性和抗噪性 小 PCB 占用空間，緊湊布局 |
數據中心需要極其可靠的 200Gbps、400Gbps 或更高吞吐量鏈路，以維持在密集的機架式服務器中增加用戶應用程序負載所產生的數據流量。PAM4 代表脈沖幅度調制，4 級。這是實現高速、400Gbps 和 800Gbps 鏈路的關鍵技術。
對以太網帶寬的需求不斷增長，推動網絡基礎設施供應商和數據中心供應商通過以太網實現更高的速度。大多數網絡基礎設施，如數據中心的路由器、交換機和以太網鏈路，已經部署了 400Gbps 鏈路，并且已經在規劃 800Gbps 鏈路。
高速以太網鏈路（10Gbps 及更高）開啟了采用 PAM4 的步伐，但如果沒有 PAM4，就無法實現 400Gbps 和 800Gbps 的速率。PCB 制造技術的進步以及信號走線的更嚴格公差，允許將 PAM4 部署用于高速 SERDES 鏈路（56G 和 112G），而更好的激光技術允許 PAM4 部署在光纖鏈路上。
電信基礎設施供應商依靠基于 SiTime MEMS 的振蕩器和時鐘產品來滿足并超越流媒體內容提供商對增加數據帶寬的需求。
