NKG晶振|SDO7|SDO76A-120.000-WTS|2520差分晶振

頻率：120MHZ

尺寸：2.5 × 2.0 × 1.0mm

NKG晶振|SDO7|SDO76A-120.000-WTS|2520差分晶振,香港進口晶振,NKG晶振,SDO7有源晶振,差分晶振,SDO76A-120.000-WTS晶振,石英晶體振蕩器,2520貼片晶振,六腳封裝晶振,LVDS輸出晶振,頻率120MHz,電壓3.3V,頻率穩定性25ppm,工作溫度范圍-40~85°C,超小型晶振,高可靠性晶振,無鉛環保晶振,高速網絡晶振,高速時鐘晶振,電信設備晶振,光纖通道晶振.

訂購熱線：0755-27876565

NKG晶振|SDO7|SDO76A-120.000-WTS|2520差分晶振,香港進口晶振,NKG晶振,SDO7有源晶振,差分晶振,SDO76A-120.000-WTS晶振,石英晶體振蕩器,2520貼片晶振,六腳封裝晶振,LVDS輸出晶振,頻率120MHz,電壓3.3V,頻率穩定性25ppm,工作溫度范圍-40~85°C,超小型晶振,高可靠性晶振,無鉛環保晶振,高速網絡晶振,高速時鐘晶振,電信設備晶振,光纖通道晶振.

NKG晶振|SDO7|SDO76A-120.000-WTS|2520差分晶振特點：

●SMD封裝尺寸為2.5 x 2.0 x 1.0mm，帶有6個襯墊。

●頻率范圍13.5至250MHz

●超低抖動，典型0.2ps和相位噪聲。

●高可靠的接縫密封封裝，低老化。

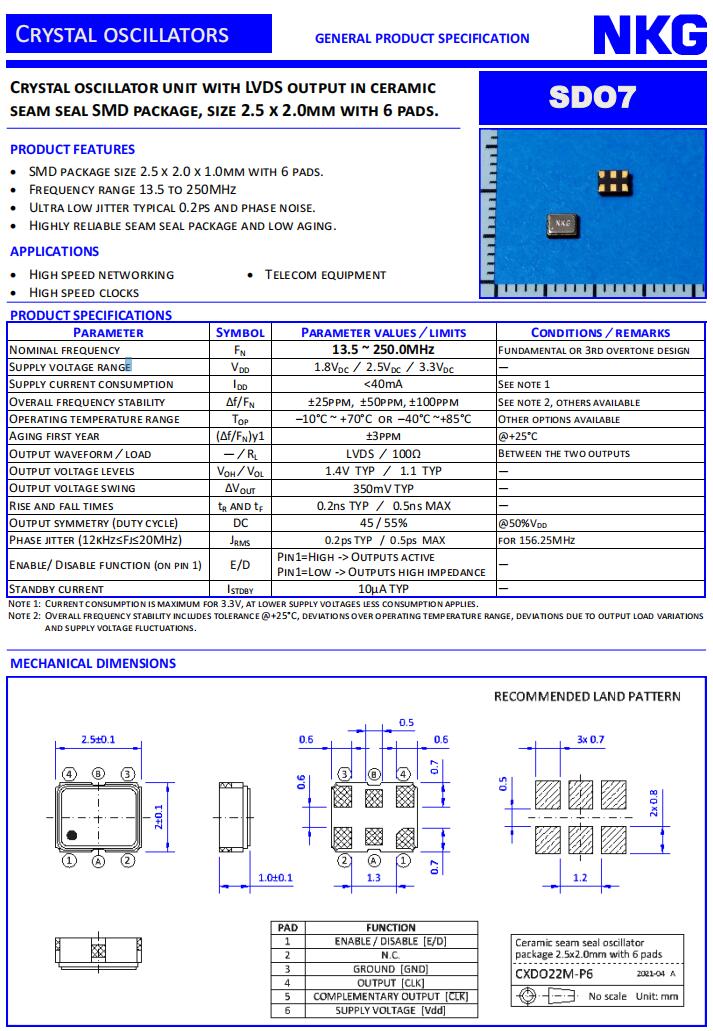

yijin-2 NKG晶振|SDO7|SDO76A-120.000-WTS|2520差分晶振規格表

Parameter	Symbol	Specifications	Remarks
Frequency range	FN	120MHz	Fundamental DESIGN
Supply voltage range	VDD	3.3 V	-
Supply current consumption	IDD	< 40mA	-
Overall frequency stability	Δf/FN	±25ppm	Depending on operating temperature range, other options available
Operating temperature range	TOP	–40°C ~+85°C	Options available
Aging first year	(Δf/FN)y1	±3ppm	@+25°C
Output waveform ? load	-	0.25% / 0.5% / 1.5% / 2.0%	As center or down spread available
EMI reduction (typical)	-	5 ~ 15dB	Wider spread gives better reduction
Output waveform /load	— / RL	LVDS /100Ω	Between the two outputs
Output voltage levels	VOH /VOL	1.4V TYP / 1.1 TYP	-
Output voltage swing	ΔVOUT	350mV TYP	-
Rise and fall times	tR and tF	0.2ns TYP / 0.5ns MAX	-
Output symmetry (duty cycle)	DC	45/55%	@50%VDD
Phase jitter (12kHz≤Fj≤20MHz)	JRMS	0.2ps TYP / 0.5ps MAX	for 156.25MHz
Standby function (E/D on pin 1)	E/D	Pin1 = High -> Output pin 3 active Pin1 = Low -> Output pin 3 high impedance	•Output high impedance = TRI-STATE
Standby current consumption	ISTB	10µA	Typical

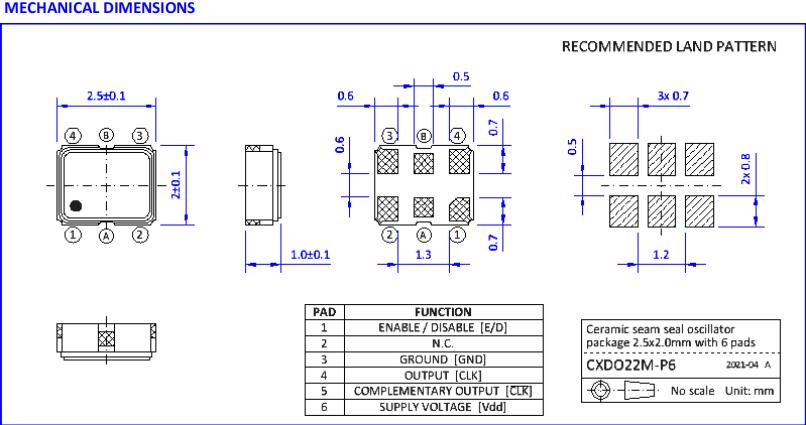

yijin-3 NKG晶振|SDO7|SDO76A-120.000-WTS|2520差分晶振尺寸圖
