調整石英晶振晶片的外形操作
石英晶振晶片外形的修正
AT切型長條片外形有三種：平面片、平面倒邊片、平面倒邊倒角片。在寬厚比較大時(Wz/t/>20可不要修外形。直接采用平面片。當晶振頻率較低時，為了減小諧振電阻，減小邊緣效應和寄生耦合要修外形。將石英片的邊緣減薄。
修外形用滾筒進行，滾筒有兩種，直筒和球筒。直筒的作用主要倒寬度方向，但也對長度方向有影響。球形滾筒由于直徑較小，主要是將條片長度方向的端邊邊緣減薄。兩者配合起來對石英晶振片倒邊后成拋物線曲面。且曲面與平臺平面銜接要好。這就要求必須計算好石英片的倒邊曲率半徑。選擇好滾筒以及計算好滾筒的轉速。
當頻率小于7MHz時

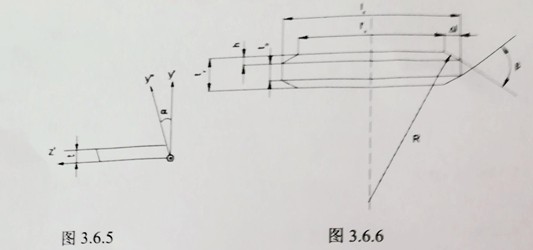

為了避免厚度切變振動與面切變振動的耦合，改善石英晶振晶體頻率溫度特性，需要長度在X方向的石英片，在Z軸方向的橫截面與主平面不正交而成一個約5°的角，見圖3.6.5，該角度α由下列公式計算而得：
α角隨切角φ1的變化由式(3.6.33)計算可知: φ1從34°°52′~35°17變化，則α由4.46°變化到5°02’,考慮到生產方便，一般取5°。
2.6.2滾筒倒邊的尺寸

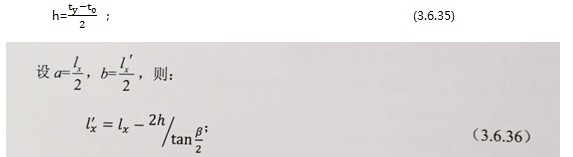

當石英晶振片的長、寬、厚尺寸確定后，頻率在12M晶振以下的石英片滾筒倒后的尺寸按如下公式計算：
式中β=6°~9°，一般取β=6.8°或β=8.32°。
對于AT切：N1=1665 KHz·mm；N2=2542 KHZ· mm；
對于BT切：N1=2560 KHz·mm；M2=1654 KHz·mm；
n一波節線由邊緣算起的順序號。
t0一端邊邊緣厚度(又叫留邊量)，按表3.4.2進行選取。
曲率半徑R為：
