如何理解石英晶振的逆壓電效應
我們通過前面所介紹到的有關石英晶振的資料,可以知道既然形變能使壓電晶體的電偶極矩發生變化，那么電偶極矩的變化也能使之產生形變。逆壓電效應就是在電場的作用下，電偶極矩發生變化的同時產生形變。我們已經知道：
（1）石英晶體的正應變S1，S2和切應變S4。都能使電偶極矩在x方向分量發生變化。因此，在電場分量E1的作用下，沿x方向電偶極矩的變化也將產生正應變S1，S2和切應變S4。實驗還發現：S1，S2和S4分別與E1成正比，即：
S1=d11E1；
S2=d12E1=-d11E1；
S4=d14E1；
（2）石英晶體的切應變S5和S6。能使電偶極矩在y方向的分量發生變化。因此，在電場分量E2的作用下，沿y方向電偶極矩的變化也將產生切應變S5和S6。實驗還發現，S5，S6分別與E2成正比，即：
S5=d25E2=-d14E2:
S6=d26E2=-2d11E2；
（3）石英晶體的各個應變都不能改變z方向電偶極矩分量等于零的狀態，因此，z方向的電場分量E3的作用不產生任何形變。

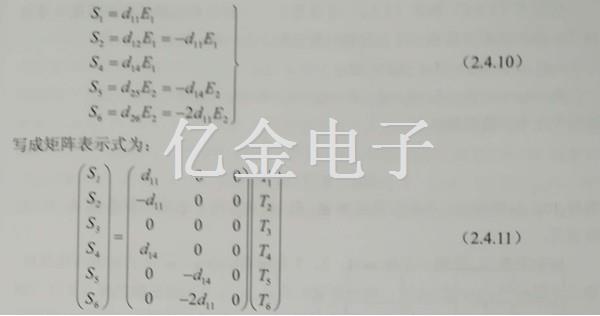

綜上所述在電場E的作用下，石英晶振晶體的逆壓電效應表示為：
或簡寫為：S=dtE.
式中dt為轉置矩陣，它等于壓電常數d行列互換后的矩陣。
由式（2.4.7)和式（2.4.10）或式（2.4.8)和式（2.4.11）可以看出：
①石英晶振晶體不論是正壓電效應還是逆壓電效應，壓（應力或應變）與電（電場強度或電位移）之間是線性關系。
②晶體的哪個方向上有正壓電效應，則在此方向上一定存在逆壓電效應。
③石英晶振不是在任何方向都存在壓電效應的。例如，T1、T2和T4只產生沿x方向的正壓電效應,應力T5和T6只產生沿y方向的正壓電效應；而應力T3則不產生壓電效應。
