各級RC晶體振蕩器使用放大器和RC網絡的組合來產生振蕩
RC振蕩器電路,由于各級之間的相移,RC石英晶體振蕩器使用放大器和RC網絡的組合來產生振蕩.在放大器教程中,我們看到,單級晶體管放大器在A類型配置下連接時,其輸出和輸入信號之間會產生180°的相移.
為了使振蕩器無限期地維持振蕩,必須提供正確相位的充分反饋,即“正反饋”,以及所使用的石英晶體管放大器作為反相級來實現這一點.
在一個RC石英晶體振蕩器電路的輸入偏移180ò通過放大器級和180ò再次通過第二反相級.給予我們“180ò+180ò=360ò相移”,其是有效的一樣0ò從而給我們所需的正面反饋.換句話說,反饋回路的相移應該是“0”.
例如,在電阻電容式振蕩器,普通有源晶振或簡單的RC石英晶體振蕩器中,我們利用這樣的事實：例如,通過在反饋支路中使用RC元件,RC網絡的輸入與同一網絡的輸出之間發生相移.

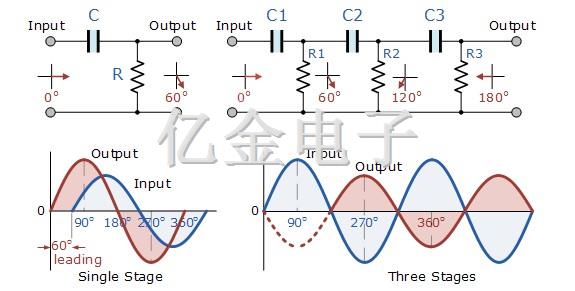

左側的電路示出了單個電阻器-電容器網絡,其輸出電壓由一些角度小于90“導致”輸入電壓ò.一個理想的單極RC電路將產生精確的90的相移ò,并且因為180ò相移的需要石英晶振振蕩,至少兩個單磁極必須在使用RC石英晶體振蕩器的設計.
然而在現實中卻難以得到精確的90ò相移,以便使用多個階段.電路中的實際相移量取決于電阻和電容的值,所選擇的相位角（Φ）的振蕩頻率為：
Rc相移方程
其中：XC是電容的電容電抗,R是電阻的電阻,f是頻率.
在我們的上述簡單例子中,值[R和C已經選擇,使得在所要求的晶振頻率的輸出電壓以大約60°的角度導致輸入電壓ò.然后每個連續RC部分的增加之間的相位角通過另一60ò給輸入和180的輸出之間的相位差ò（3×60ò如由以下矢量圖）

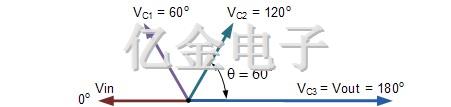

RC石英晶體振蕩器矢量圖
然后通過將三個這樣的RC網絡串聯在一起,我們可以在選定的頻率下在180°的電路中產生總相移,這形成了“相移振蕩器”的基礎,否則稱為RC晶體振蕩器電路.
我們知道,在使用雙極石英晶體管或運算放大器的放大器電路中,它的輸入和輸出之間會產生180°的相移.如果在放大器的該輸入端和輸出端之間連接三級RC相移網絡,則再生反饋所需的總相移將變為3×60°+180° =360°,如圖所示.

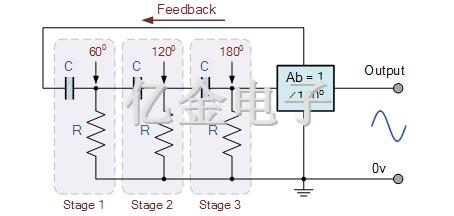

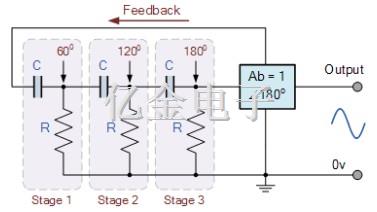

基本的rc反饋電路
三個RC級級聯在一起,以獲得穩定石英晶體振蕩器頻率所需的斜率.反饋回路的相移是-180ò當每個階段的相移為-60ò.當ω=2πƒ=1.732/RC為（tan60o=1.732）時會發生這種情況.
