集成了石英晶體的小體積封裝且?guī)匮a(bǔ)特性的實時時鐘-SD3077.

SD3077是日本愛普生晶振公司旗下產品,相較于SD3068來說,它是是內置了晶振,而SD3068則是內置了諧振電容,同時它的體積也小一些,可以說是升級版,不過其他性能方面都大同小異,具體選用哪一種還是看用戶的具體需求.下面看看SD3077這款實時時鐘的性能如何?

SD3077是一種具有標準IIC接口的實時時鐘芯片,CPU可使用該接口通過7位地址尋址來讀寫片內122字節寄存器的數據(包括時間寄存器,報警寄存器,控制寄存器,電池電量寄存器,70字節的用戶SRAM寄存器及8字節的ID碼寄存器).

內置晶振及數字溫度補償,用戶可以不用顧慮因外接晶振,諧振電容等所帶來的元件匹配誤差問題,晶振溫度特性問題及可靠性問題,實現在常溫及寬溫范圍內不需用戶干預,全自動,高可靠計時功能.內置定時/報警中斷輸出腳,報警中斷時間最長可設至100年.具有一個后備電池輸入腳VBAT,內部的充電電路可對外接的充電電池進行智能充電,也可對電池電量進行檢測和欠壓報警指示.內置8字節的ID,每一顆芯片具備唯一的身份識別碼.軟件向下兼容SD2068,SD2400.

在性能特性方面.SD3077和SD3068都大同小異,都具備低功耗(據愛普生晶振介紹稱實時時鐘晶振本身就是為低功耗而生的),頻率周期終端輸出,等等一系列特性.在這里我們就不一一枚舉了,下面來看看它的使用.

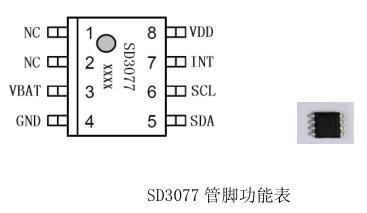

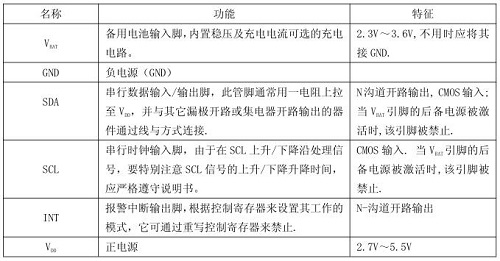

首先需要了解SD3077的管腳及其相應的作用,如下圖所示:

集成了石英晶體的小體積封裝且?guī)匮a(bǔ)特性的實時時鐘-SD3077

在使用過程中充電時需要注意以下兩點:

1. 充電功能開啟后,芯片電流會增加大約80uA左右的VDD工作電流,請酌情使用;在使用非充電電池時不建議打開此功能,否則會損壞電池.

2. 使用充電功能的用戶,要在用戶MCU每次上電時重置18H寄存器為82h,用以確保充電功能在電池沒電后下一次主電源上電時也能正常打開.

在進行PCB排版的時候也要留意在SD3077的背面不要排布大電流,強干擾線路;SCL,SDA線分別與MCU用于IIC通訊的I/O口之間不要串聯超過100歐的電阻.并且由于SD3077內置晶振,在運輸,生產環節請注意不要撞擊SD3077,也不要用超聲波清洗SD3077,以免造成SD3077永久損壞.
