汽車激光雷達的 MEMS 時序解決方案

2024-12-12 10:38:56

LiDAR 與雷達和攝像頭視覺一起，是 ADAS 系統的關鍵傳感元件之一。精確定時和低抖動在 LiDAR 系統中至關重要。SiTime MEMS 振蕩器在溫度范圍內提供頻率穩定性，具有 AEC-Q100 1 級（-40°C 至 +125°C）可靠性。我們的差分振蕩器提供超低抖動，可實現可靠、快速的數據傳輸。與石英振蕩器相比，SiTime晶振的定時解決方案具有更高的可靠性、更好的抗沖擊、振動和 EMI 能力，以及更快的啟動速度。

SiTime MEMS 定時優勢
一、完整的 MEMS 時鐘樹
擴頻振蕩器
低抖動差分振蕩器
32.768K 振蕩器和 TCXO
精密 TCXO

二、在實際條件下最堅固
150 fs rms 抖動，出色的 PSNR
抗沖擊和振動
在較寬的溫度下保持穩定
22 億小時 MTBF

三、集成 MEMS，易于使用
無 quartz 可靠性問題
在低溫下可靠啟動
無需蓋板或屏蔽層
任何頻率的交貨時間短

20241212104435

LiDAR（光檢測和測距）通過用激光瞄準物體并測量反射光返回接收器的時間來確定范圍。LiDAR 系統垂直和水平掃描視野，有些可以 360° 掃描，從而創建車輛周圍環境的 3D 表示。

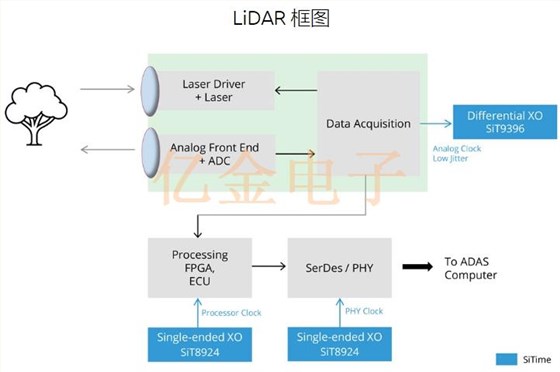

LiDAR 系統的核心是固態激光源、檢測器和模擬前端（AFE）。ADC 對 AFE 接收到的信號進行采樣。處理后，LiDAR 系統收集的數據通過 PHY 發送到域控制器或 ADAS 計算機。存在許多不同的接口，例如以太網、FPD-Link （TI）或 GMSL （Analog Devices）。Automotive Serdes Alliance （ASA）或 MIPI A-PHY 等開放標準正在出現。根據接口的不同，將需要一個單端或一個差分 clock。

用于 LiDAR 的 MEMS 時序解決方案

設備	主要特點	關鍵價值
Single-ended Oscillator SiT8924 1 至 110 MHz	高達 -55°C 至 +125°C ±20 ppm 穩定性 2016、2520、3225 包	高可靠性擴展溫度范圍占地面積小
Single-ended Oscillator SiT9025 1 至 110 MHz	高達 -55°C 至 +125°C 擴頻可配置的上升/下降時間 2016、2520、3225 包	高可靠性擴展溫度范圍降低 EMI
差分晶振 SiT9396 1 至 220 MHz SiT9397 220 至 920 MHz	低抖動：< 150 fs RMS 在 -40 至 +125°C 范圍內保持 ±30、±50 ppm 的穩定性 LVPECL、LVDS、HCSL、低功耗 HCSL、FlexSwing™ 2016、2520、3225 包	高可靠性低抖動支持具有苛刻抖動要求的接口，例如 PCI-Express 和 10 GB 以太網
超級 TCXO SiT5386 1 至 60 MHz SiT5387 60 至 220 MHz	在 -40 至 +125°C 范圍內具有 ±0.1、±0.2、±0.25 ppm 的穩定性 ±1 ppb/°C 頻率斜率低抖動：0.31 ps RMS 可選電壓或數字頻率控制	高精度出色的頻率穩定性和快速溫度梯度不會因微跳轉而丟失 GNSS 信號或 V2X 斷開連接

汽車激光雷達
存在幾種測量方法：飛行時間（ToF）、調頻連續波或時間數字轉換（TDC）。精確計時對于保證系統的準確性起著重要作用。SiT9396 和 SiT9397 的低抖動使這些器件非常適合為 LiDAR 應用的模擬部分提供時鐘。

20241212104408

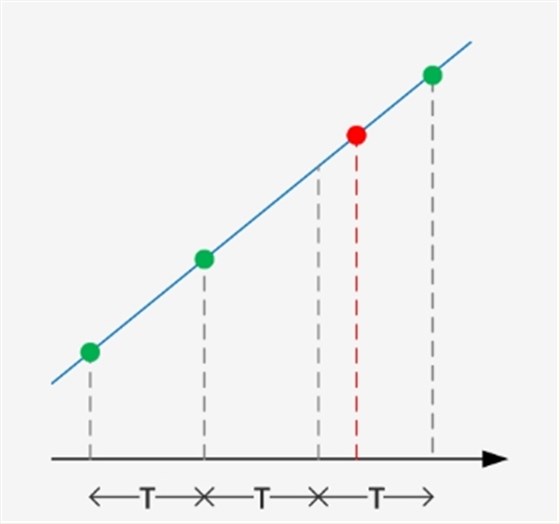

使用 ADC 時，抖動會導致量化誤差。當 clock上出現過度的 jitter 時，換句話說，當 clock edge 來得太早或太晚時，ADC 會在錯誤的時刻對 incoming signal 進行采樣。數據流中的錯誤值會嚴重影響系統的功能。
SiTime 硅 MEMS 振蕩器出色的動態性能有助于系統符合 SOTIF（預期功能的安全性）。MEMS 振蕩器確保 clocks 在其整個生命周期內保持在規格范圍內，無論環境如何變化。
1、溫度范圍 -40°C 至 +125°C
2、頻率穩定性控制良好：在整個溫度范圍內為 < ±30 ppm，包括 10 年老化（SiT939x），TCXO （SiT538x）低至 ±0.1 ppm)
3、對溫度快速變化 dF /dT 具有出色的頻率響應，低至 < ±3.5 ppb/°C （SiT538x)。
