電子愛好者的福利:Ceramic crystal術語解析及應用技巧
小編作為電子愛好者之一,也會經常去搗鼓一些稀奇古怪的電子產品或是電子元器件,這非常有助于增長見識;最近在電路板上發現了一種小小的元器件,查過之后才知道是晶振,它是真?zhèn)€模塊頻率信號的發出者,而晶振又分很多種,其中有陶瓷,也有石英的.今天就為廣大電子愛好者和晶振使用者奉上一樁福利:Ceramiccrystal(陶瓷貼片晶振)術語解析及應用技巧.
首先,為什么選擇陶瓷諧振器?就精度而言,陶瓷諧振器位于石英晶體振蕩器和LC/RC振蕩器之間.它們體積小得多,無需調整,因此縮短了啟動時間,降低了成本.
封裝:陶瓷諧振器帶有標準的單列封裝(LXZT和HXZT),或帶有內置電容器(ACR)的3引線.
特性:陶瓷諧振器的振蕩取決于與其壓電晶體結構相關的機械諧振,這些材料(通常是鈦酸鋇或鈦酸鉛鋯)具有很大的偶極子運動,會導致外加電場使晶體變形或生長.
頻率范圍:可用頻率范圍從190kHz到16MHz不等.
頻率穩定性:在溫度范圍內(即-20ºC至+80ºC)與25ºC時測得的頻率相比,最大允許頻率偏差.典型的穩定性為±0.3％(±3000ppm)
頻率容差:室溫下與標稱頻率的允許偏差.頻率容限以百分比表示,通常為±0.5％,或者以百萬分之一為單位,以±5000ppm表示.
諧振阻抗:陶瓷晶振在工作諧振電路中表現出的阻抗值.
老化:一段時間內的相對頻率變化.該頻率變化率通常在特性上是指數的.通常,十年內老化為±0.5％.
頻率穩定性:與整個溫度窗口(即-20ºC至+80°C)下在250處測得的頻率相比,最大允許頻率偏差.
負載電容:負載電容(CL)是振蕩器通過兩個諧振器端子查看電路時表現出的電容量.負載電容以一對C1和C2表示,表中提供了默認值.

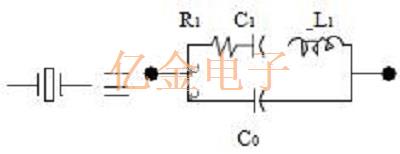

等效電路:其等效電路類似于石英晶體等效電路,即由串聯的L1,Cl,R1電路并聯并聯的CO電容組成.標準HXZT-4.0000MHz具有以下典型參數:L-330uH,Cl-5pF,C0-40pF和Q?900.

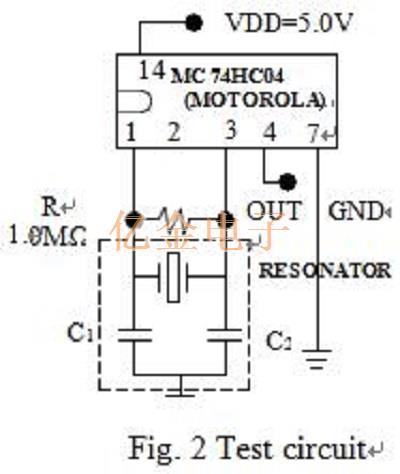

陶瓷諧振器的測試電路
陶瓷諧振器:帶有內置電容器:它由一個帶有反饋電阻Rf的CMOS反相器組成(圖2).反饋電阻允許在最初加電時開始振蕩.其值通常為1M?.C1和C2的值在表中給出或由客戶指定.
應用領域
陶瓷諧振器主要用作許多微處理器的時鐘信號源,嚴格的頻率穩定性不是主要問題.陶瓷諧振器成本低廉,并內置電容以節省空間.壓電陶瓷諧振器主要用于消費電子應用(電視,錄像機,游戲,收音機)和家用電器.圖3示出了4MHz陶瓷諧振器的阻抗與相位的典型曲線.
陶瓷晶振在當下應用范圍還是比較廣的,特別是在工業領域,像車規級晶振多半都是使用陶瓷面封裝的晶振產品.并且在如今市場上做陶瓷方面的晶振產品較為出名要數村田博得頭彩,該晶振生產商就是做陶瓷晶振和電容等產品出名的,本文對陶瓷晶振做了詳細的分析,根據本文可以更深層次的了解陶瓷晶振和更好的應用它.
