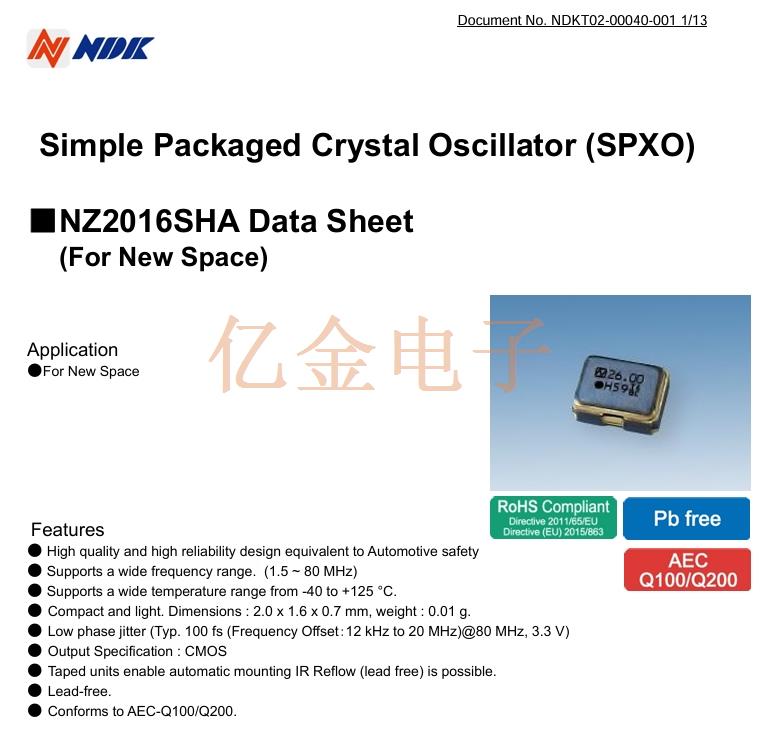

日本NDK晶振,NZ2016SHA,車載晶振,2016有源貼片,CMOS輸出振蕩器

頻率：1.5~80 MHZ

尺寸：2.0×1.6×0.7mm

日本NDK晶振,NZ2016SHA,車載晶振,2016有源貼片,CMOS輸出振蕩器，日本NDK晶振新生產研發的NZ2016SHA晶振適用于新宇宙用途。適合于安全類車載用途的高品質、高信賴性設計，頻率可覆蓋1.5 to 80MHz間的廣泛范圍，可對應 -40 to +125℃的寬溫范圍，是車載晶振。尺寸2.0×1.6mm，為2016貼片晶振。低相位抖動 : Typ. 100 fs (頻率偏移：12 kHz to 20 MHz)@80 MHz, 3.3 V，可對應CMOS輸出，纏帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應），為無鉛產品，符合AEC-Q100/Q200 標準。車載晶振可稱為為車規晶振，汽車晶振等，是指對使用在汽車或車載設備上的如汽車導航設備、安全設備、ADAS (自動 駕駛輔助系統)等應用中的符合AEC-Q200技術標準的有源晶體振蕩器、晶體諧振器、傳感器、陀螺儀等頻率元器件的一個約定俗成的叫法。

訂購熱線：0755-27876565

yijin-1 日本NDK晶振,NZ2016SHA,車載晶振,2016有源貼片,CMOS輸出振蕩器

日本NDK晶振新生產研發的NZ2016SHA晶振適用于新宇宙用途。適合于安全類車載用途的高品質、高信賴性設計，頻率可覆蓋1.5 to 80MHz間的廣泛范圍，可對應 -40 to +125℃的寬溫范圍，是車載晶振。尺寸2.0×1.6mm，為2016貼片晶振。低相位抖動 : Typ. 100 fs (頻率偏移：12 kHz to 20 MHz)@80 MHz, 3.3 V，可對應CMOS輸出，纏帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應），為無鉛產品，符合AEC-Q100/Q200 標準。

車載晶振可稱為為車規晶振，汽車晶振等，是指對使用在汽車或車載設備上的如汽車導航設備、安全設備、ADAS (自動 駕駛輔助系統)等應用中的符合AEC-Q200技術標準的有源晶體振蕩器、晶體諧振器、傳感器、陀螺儀等頻率元器件的一個約定俗成的叫法。

yijin-2 日本NDK晶振,NZ2016SHA,車載晶振,2016有源貼片,CMOS輸出振蕩器

規格	符號	值		單位
額定頻率	fnom	1.5 ≦ F ≦ 80		MHz

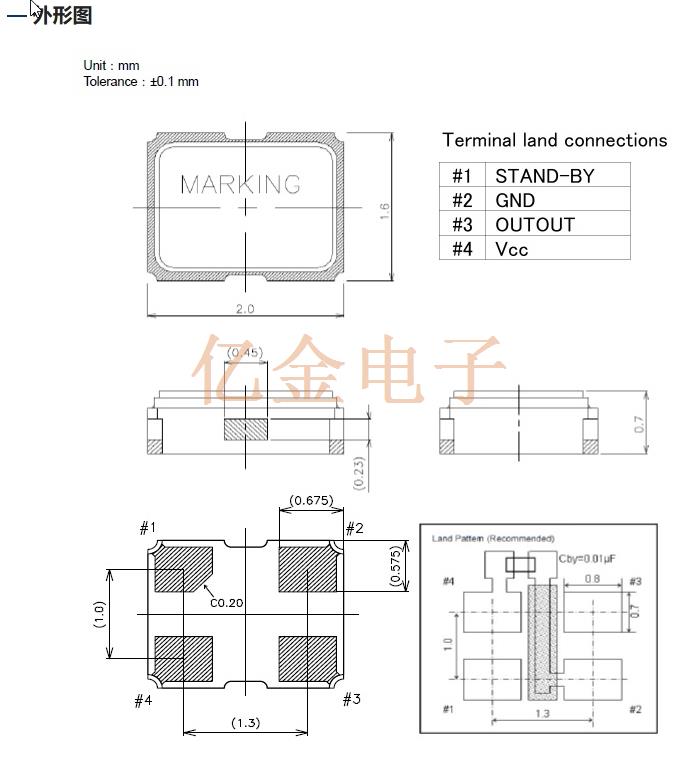

尺寸大小 (L×W×H)	-	2.0×1.6×0.7		mm
電源電壓	Vcc	+3.3 ±0.33		V
消耗電流（工作時）	ICC	Max. 9.0		mA
消耗電流（斷開時）	IST	Max. 20		μA
輸出規格	-	CMOS		-
負載電容	CL	Max. 15		pF
儲存溫度范圍	Tstr	-55 to +125		℃
工作溫度范圍	Topr	-40 to +125	-40 to +85	℃
綜合頻率允許偏差	Df/fnom	Max. ±100	Max. ±50	ppm
輸出電壓	VOL	Max. 0.1 VCC		V
輸出電壓	VOH	Min. 0.9 VCC		V
上升時間/下降時間	tr/tf	Max. 5		ns
波形對稱	SYM	45 to 55		%

yijin-3 日本NDK晶振,NZ2016SHA,車載晶振,2016有源貼片,CMOS輸出振蕩器

yijin-4 日本NDK晶振,NZ2016SHA,車載晶振,2016有源貼片,CMOS輸出振蕩器

在使用NDK晶振時應注意以下事項：

石英晶體振蕩器的處理與其略有不同其他電子元件.請閱讀以下注意事項小心地正確使用晶體振蕩器確保設備的最佳性能.

1.電源旁路電容

使用本產品時,請放置一個約0.01的旁路電容μF,介于電源和GND之間（盡可能靠近產品終端盡可能）.

2.安裝表面貼裝晶體時鐘振蕩器

（1）安裝電路板后溫度快速變化

當安裝板的材料為表面安裝時陶瓷有晶體時鐘振蕩器封裝膨脹系數不同于陶瓷的膨脹系數材料,焊接的圓角部分可能會破裂,如果受到影響長時間反復發生極端溫度變化.你在這樣的條件下,建議情況是這樣的事先檢查過

（2）通過自動安裝進行沖擊

當晶體時鐘振蕩器被吸附或吸入時自動安裝或超過的沖擊過程安裝振蕩器時會發生指定值板,振蕩器的特性會改變或惡化.

（3）板彎曲應力

將晶體時鐘振蕩器焊接到印刷后板,彎曲板可能會導致焊接部分剝落關閉或振蕩器封裝由于機械應力而破裂.

3.抗跌落沖擊力

本目錄中的產品設計得非常高抗自由落體沖擊（最多三次）.但是,如果錯誤地將產品從桌子等處丟棄,為確保最佳性能,建議您使用再次測量產品的性能或您要求我們?cè)俅螠y(cè)量它.

4.靜電

本目錄中的產品使用CMOS IC作為其有源產品元素.因此,在一個環境中處理產品對抗靜電的措施拍攝.

5.耐高溫

關于耐高溫性,使用產品時在溫度為+ 125°C的極端環境中超過24小時,產品的所有特點無法保證.要特別注意存放產品在正確的溫度范圍內.

6. EMI

當您考慮EMI時,低電源電壓建議使用（例如2.5V,1.8V,1.5V或0.9V）.此外,請事先咨詢我們有關的組合針對上述EMI的兩種對策.

7.超聲波清洗

當進行本目錄中超薄小有源貼片晶振的超聲波清潔時根據其安裝狀態和清潔條件等,該產品的晶體振蕩器可能會發生共振斷裂.在超聲波清潔之前,請務必檢查條件.

8.請將水晶時鐘振蕩器用于特殊用途時歡迎與我們聯系.
