通過調節激光器的三個激光參數,來改變石英晶振頻率微調量,從而在不剝落晶振晶片表面電極層的前提下,達到最大頻率微調量。三個參數分別為:電流,頻率和Q脈沖寬度。

電流與石英晶振微調量之間的關系

固定頻率為5KIHz,Q脈沖寬度為50微秒,改變電流從10安到19安來測頻率微調量。

   下面為億金電子獨家提供精工晶振32.768K晶振系列Q-SC32S03220C5AAAF晶振編碼.表格中均為32.768K晶振對應的不同封裝尺寸原廠代碼.包括7015晶振,3215晶振,2012晶振,1610晶振，2x6晶振等封裝.

用激光刻蝕圖形,把石英晶振晶片表面電極層部分完全剝落的方法,其優點首先在于頻率微調量大,大氣中即可達到2000pm以上的頻率微調量。

其次,刻蝕圖形的方法,可以對石英貼片晶振晶片一面進行加工,而實現兩面同時同剝落其次,刻蝕圖形的方法,可以對晶片一面進行加工,而實現兩面同時同剝落。

第三,由于在生產過程中,石英貼片晶振晶片表面的電極層是靠掩膜鍍敷到晶片表面上的, 在掩膜的過程中,邊緣處會產生散射,使得沉積在晶振晶片上的銀層邊界線不夠清晰有部分散射銀殘留的現象,同時也會影響晶振晶片的Q值。用激光刻蝕圖形的方法, 對晶片邊緣進行加工,便可以清除邊界殘留銀層,使得晶片表面銀層清晰于凈, 時提高晶片的Q值。

調節激光器的電流和激光掃描時間到適當的值,是可以實現對石英晶振,貼片晶振進行頻率微調的。雖然實驗中微調的量最小也是kHz數量級,但從兩組數據中可以看出只要電流和掃描時間調節的得當,進行幾Hz~幾百Hz數量級的頻率微調也是可行的,亦即實現晶振ppm級的頻率精度。

其次,從實現數據中可以看出頻率微調量在掃描時間固定的情況下,并不是與激光電流完全成正比;而在激光電流固定的情況下,也不是與掃描時間完全成正比的。這一方面可能與表面銀層對于激光的反射作用有關,大量的激光束被銀層反射回去,沒能用于對表面電極層進行氣化,只有通過加大激光電流的辦法來加強對表面的轟擊。但這樣一來很容易造成頻率微調量過大,超出了想要的頻率微調數量級的現象。

另一方面可能與整個石英晶振激光頻率微調實驗進行的環境有關。整個激光頻率微調實驗完全在大氣環境下進行,受激光掃描而氣化的分子受大氣中的分子顆粒的散射作用,重新返回晶振晶片表面,堆積在表面其他地方。這樣實際上晶振晶片的質量并沒有減小,由 Sauerbrey方程:

可知質量沒有改變就不會對石英晶振頻率產生微調,因而網絡分析儀就測量不出頻率的變化。這樣實驗時就會繼續加大激光電流或是增加激光照射或掃描時間。而這樣是不對的。因為實際上氣化過程在頻率真正得到改變前就已經發生了,只是石英晶振晶片總質量沒有改變從而不會對頻率產生影響。當增強后的激光照射在晶片表面時,有可能電流過大,穿透表面銀層,產生與圖3.5類似的情形,造成實驗失敗。

此外,從實現數據可以看出,激光掃描電流和激光掃描時間兩個參數并不是獨立作用的,并不是增加或減少其中的一個就可以直接影響晶振頻率微調量的。因而需要兩個參數相互配合,在實驗的基礎上達到一個最佳平衡點。

從實驗中可以推斷,除了激光掃描電流和激光掃描時間兩個參數外,還有其它的參數影響著實驗結果。如:氣壓,氣溫,甚至激光掃描路徑。因而需要大量、反復的實驗來找出這些關系,進而找到實現精確石英頻率微調的最佳方案。

運用不同的工藝方法,對石英晶振進行頻率微調,以不同參數的激光產生不同的微調量和微調效果。通過拍攝SEM照片,來研究在不同的激光參數和條件下,激光對于石英晶振表面及內部的改變和損傷情況。共分五種情況對激光刻蝕損傷進行研究。

1.直接刻蝕石英晶振片表面。

2.以大電流刻蝕石英晶振表面銀電極層,使其產生肉眼可見的大面積刻蝕痕跡,至使頻率計無法讀出刻蝕后的頻率值。

3.以適當的激光參數刻蝕石英晶振表面銀電極層,并無明顯的刻蝕痕跡,頻率微調量在50ppm,其他電性能參數改變量均小。

4.以刻蝕圖形的方法對石英晶振表面銀電極層進行刻蝕,刻蝕圖形為銀電極層外層圓環,頻率微調量達l000pm。

5.以刻蝕圖形的方法對石英晶振表面銀電極層進行刻蝕,刻蝕圖形為銀電極層半邊圓,頻率微調量達2300ppm。

以下為石英晶振實驗結果分析

1.直接刻蝕石英晶振片表面

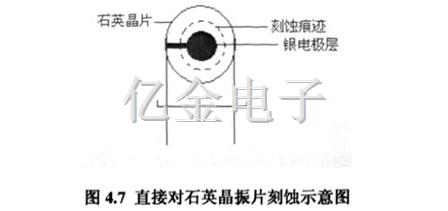

在電流為11A,激光頻率為10KHLz,Q脈沖寬度為10s的條件下,直接對石英晶振片進行環狀刻蝕。刻蝕示意圖如圖4.7所示。

圖中虛線所示為激光刻蝕的軌跡,可見激光全部作用在石英晶振片本身,而不是其表面的銀電極層上。經刻蝕,貼片晶振,石英晶振片的頻率從10.0268376MHz,上升為10.0268780MHz,頻率微調量為404pm。這樣做的目的,是為了觀察當激光直接作用于晶片本身的時候,會對晶片產生怎樣的影響。

通過電鏡觀察,刻蝕后的石英晶振片斷面如圖4.8所示。

從圖中可見,被激光刻蝕后的區域,石英片表面平整,形貌良好,并未對下面石英晶體產生損傷。部分晶體被激光刻蝕掉后由于大氣中分子的散射作用,重新落回到晶片表面,覆蓋在原晶片上。

2.以大電流刻蝕貼片晶振,石英晶振表面銀電極層,使其產生肉眼可見的大面積刻蝕痕跡,至使頻率計無法讀出刻蝕后的頻率值。

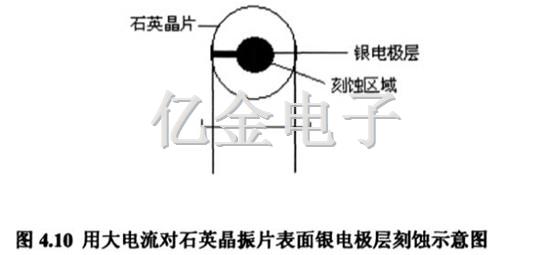

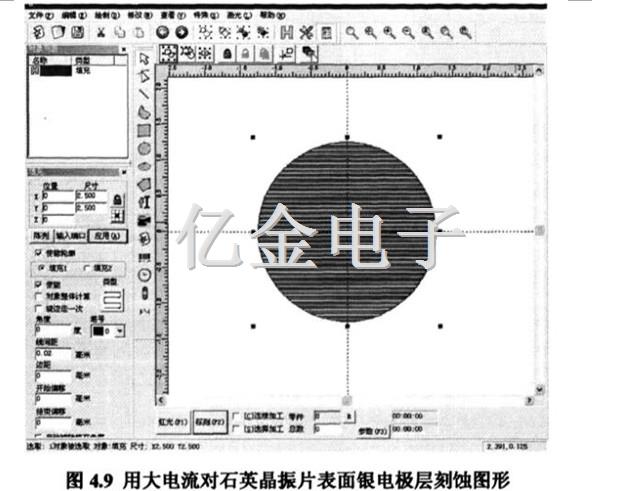

在電流為14A,激光頻率為10KHz,Q脈沖寬度為10ys的條件下,對石英晶振片表面銀電極層進行刻蝕。刻蝕圖形及示意圖分別如圖4.9、4.10所示。

在14A的激光電流刻蝕下,晶片表面刻蝕區域的電極層被損壞,出現了肉眼可見的較大范圍內明顯剝落痕跡。至使頻率計無法讀出其諧振頻率,石英晶片停振。

通過電鏡觀察,刻蝕后的石英晶振片斷面如圖4.11所示。

如圖所示,圖中左半邊銀電極層清晰可見,均勻的覆蓋在石英表面。而右半邊銀電極層被激光刻蝕剝落,被剝落處銀電極層與貼片晶振,石英晶振混在一起,界線模糊。并且剝落已經損傷到石英晶振本身。損傷延伸至2000m深度。
