當前位置：首頁 » 臺產晶振 » 香港NKG晶振 » NKG晶振|SPP5|SPP59A-150.000-WTS|LV-PECL輸出差分晶振

prevnext

NKG晶振|SPP5|SPP59A-150.000-WTS|LV-PECL輸出差分晶振

頻率：150MHZ

尺寸：5.0 × 3.2 × 1.4mm

NKG晶振|SPP5|SPP59A-150.000-WTS|LV-PECL輸出差分晶振,NKG晶振,SPP5有源晶振,進口晶振,SPP59A-150.000-WTS晶振,石英晶體振蕩器,5032貼片晶振,八腳封裝晶振,LV-PECL輸出差分晶振,頻率150MHz,電壓2.5V,頻率穩定性25ppm,工作溫度范圍-40~85°C,高可靠性晶振,無鉛環保晶振,耐老化晶振,高速網絡晶振,高速時鐘晶振,通用處理器晶振,無線電收發機晶振.

訂購熱線：0755-27876565

NKG晶振|SPP5|SPP59A-150.000-WTS|LV-PECL輸出差分晶振,NKG晶振,SPP5有源晶振,進口晶振,SPP59A-150.000-WTS晶振,石英晶體振蕩器,5032貼片晶振,八腳封裝晶振,LV-PECL輸出差分晶振,頻率150MHz,電壓2.5V,頻率穩定性25ppm,工作溫度范圍-40~85°C,高可靠性晶振,無鉛環保晶振,耐老化晶振,高速網絡晶振,高速時鐘晶振,通用處理器晶振,無線電收發機晶振.

NKG晶振|SPP5|SPP59A-150.000-WTS|LV-PECL輸出差分晶振特點：

●SMD封裝尺寸為5.0 x 3.2x 1.4mm，帶有8個襯墊。

●頻率范圍150至2100MHz

●超低抖動，即在3.3V, 156.25MHz時159fs TYP。

●高可靠的接縫密封封裝，低老化。

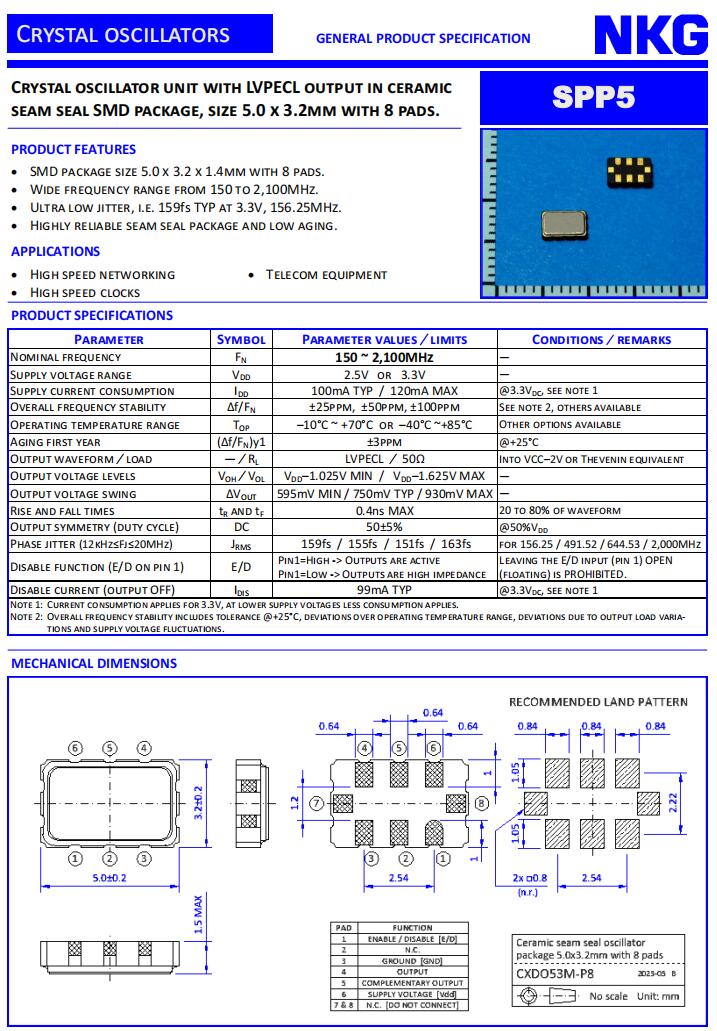

yijin-2 NKG晶振|SPP5|SPP59A-150.000-WTS|LV-PECL輸出差分晶振規格表

Parameter	Symbol	Specifications	Remarks
Frequency range	FN	150MHz	Fundamental DESIGN
Supply voltage range	VDD	2.5 V	-
Supply current consumption	IDD	100mA TYP / 120mA MAX	-
Overall frequency stability	Δf/FN	±25ppm	Depending on operating temperature range, other options available
Operating temperature range	TOP	–40°C ~+85°C	Options available
Aging first year	(Δf/FN)y1	±3ppm	@+25°C
Output waveform /load	— / RL	LVPECL /50Ω	Into VCC–2V or Thevenin equivalent
Output voltage levels	VOH /VOL	VDD–1.025V MIN / VDD–1.625V MAX	-
Output voltage swing	ΔVOUT	595mV MIN / 750mV TYP / 930mV MAX	-
Rise and fall times	tR and tF	0.4ns MAX	20 to 80% of waveform
Output symmetry (duty cycle)	DC	50±5%	@50%VDD
Phase jitter (12kHz≤Fj≤20MHz)	JRMS	159fs / 155fs / 151fs / 163fs	for 156.25 / 491.52 / 644.53 / 2,000MHz
Disable function (E/D on pin 1)	E/D	Pin1=High -> Outputs are active Pin1=Low -> Outputs are high impedance	Leaving the E/D input (pin 1) OPEN (floating) is PROHIBITED.
Disable current (output OFF)	IDIS	99mA TYP	@3.3VDC, see note 1

yijin-3 NKG晶振|SPP5|SPP59A-150.000-WTS|LV-PECL輸出差分晶振尺寸圖

yijin-5

YJ-6

深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone 聯系人黃娜：18924600166

工作QQ:857950243

myt 貿易通：yijindz2014

tel 座機：0755-27876565

email 郵箱:yijindz@163.com

inter 網址：http://www.yijindz.com

mwx 微信：yijindz，公眾號：NDKcrystal

home 地址：廣東省深圳市寶安區107國道旁甲岸路

wxewm

NKG晶振 SPP5 SPP59A-150.000-WTS LV-PECL輸出差分晶振

跟此產品相關的產品 / Related Products

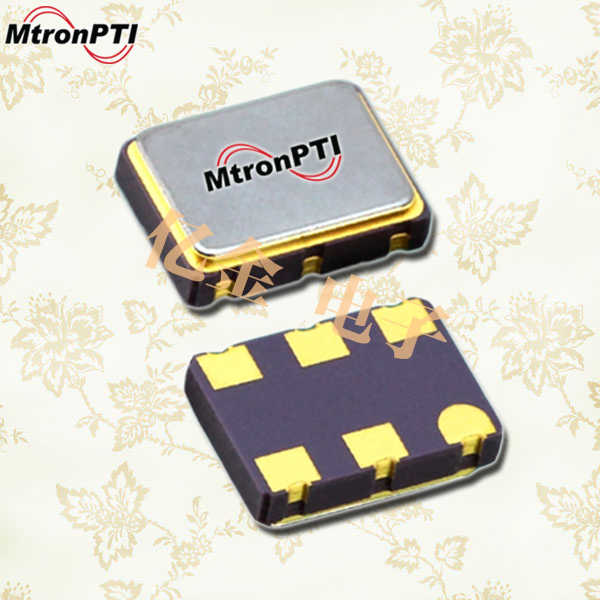

: M3028S00970.656000,M3028差分晶振,VCXO有源壓控晶振; M3028S00970.656000,M3028差分晶振,VCXO有源壓控晶振,具備70.656000MHz的精準標稱頻率,頻率精度達工業級高標準,可滿足高頻場景下對時鐘信號的嚴苛要求.作為有源VCXO壓控晶振,其核心參數設計貼合復雜電路需求:標準工作條件下頻率穩定度控制在±25ppm以內,同時支持寬電壓輸入(典型范圍3.0V-3.6V),適配不同供電體系的設備.此外,該型號的壓控電壓范圍(通常為0.5V-2.5V)覆蓋行業通用標準,通過外部電壓調節可實現±100ppm的頻率牽引范圍,為設備時鐘信號的動態校準提供充足調整空間,尤其適配需實時頻率補償的場景.

: M324TCN50.000000,HCMOS輸出晶振,7050表面貼裝晶振; M324TCN50.000000,HCMOS輸出晶振,7050表面貼裝晶振,是一款定位高精度時鐘應用的晶振產品,具備50.000000MHz的標稱頻率,頻率精度達到工業級高標準,能為設備提供穩定的高頻時鐘信號支撐.作為專為高頻場景設計的型號,其核心參數嚴格符合行業規范,例如在標準工作條件下,頻率穩定度可控制在±20ppm以內,確保信號輸出的精準性.同時,該晶振適配寬電壓輸入范圍(通常支持2.5V-5.5V),兼容不同電路供電需求,無論是低功耗設備還是高負載系統,均能穩定適配,為后續電路設計提供靈活的供電選擇空間.

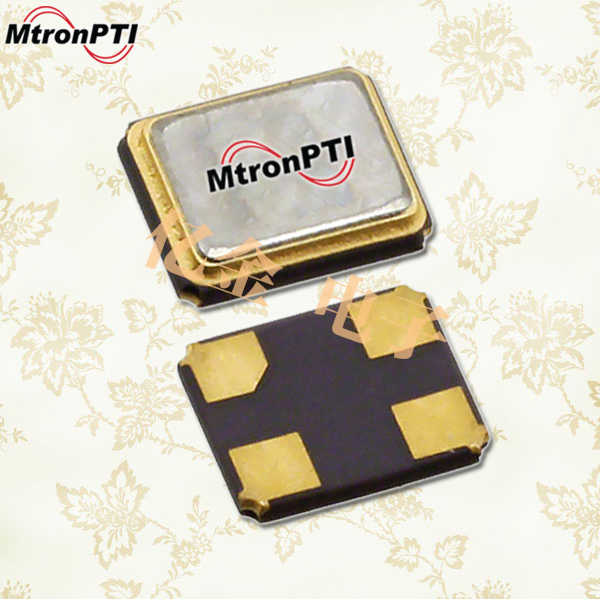

: M2532S1357.372800,M2532系列晶振,MTRONPTI麥特倫皮; M2532S1357.372800,M2532系列晶振,MTRONPTI麥特倫皮,具備精準的7.372800MHz標稱頻率,這一頻率值專為需高精度晶振時鐘信號的場景設計,如串口通信,實時時鐘(RTC)模塊等.作為M2532系列的代表性產品,其采用工業級標準封裝,尺寸與電氣接口符合系列統一規范,可與同系列其他頻率型號實現無縫替換,極大降低了設備迭代時的適配成本.同時,該型號支持寬電壓輸入范圍與穩定的負載電容特性,在-40℃~85℃的工業級工作溫度區間內,能保持頻率穩定度在±20ppm以內,滿足惡劣環境下的長期可靠運行需求.
