當前位置：首頁 » 歐美晶振 » Cardinal晶振 » Cardinal卡迪納爾CSM1晶振,CSM1Z-A0B2C3-50-16.000312D18石英晶振

prevnext

Cardinal卡迪納爾CSM1晶振,CSM1Z-A0B2C3-50-16.000312D18石英晶振

頻率：3.579545~80MHZ

尺寸：12.9*4.7*4.3mm

Cardinal卡迪納爾CSM1晶振,CSM1Z-A0B2C3-50-16.000312D18石英晶振，Cardinal卡迪納爾晶振，美國進口晶振，CSM1晶振系列是一款橢圓形金屬殼封裝晶振，外形尺寸12.9x4.7x4.3mm晶振，CSM1Z-A2B2C3-40-30.0D18兩腳貼片晶振，CSM1Z-A5B2C5-50-20.0D18石英貼片晶振，CSM1Z-A0B2C3-40-25.0D18無源晶振，石英晶體諧振器，無鉛環保晶振，低輪廓表面安裝晶體，頻率范圍：3.579545~80MHz晶體，被廣泛用于通訊設備晶振，無線網絡晶振，藍牙模塊晶振，汽車電子晶振，導航儀，醫療設備，數碼電子，物聯網等應用.

訂購熱線：0755-27876565

yijin-2

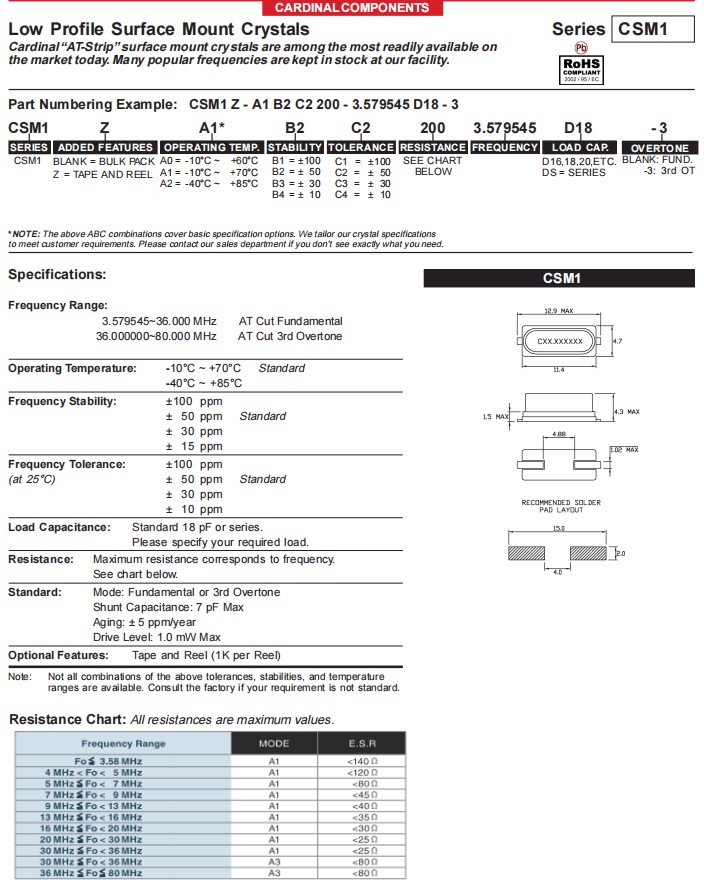

Cardinal卡迪納爾CSM1晶振,CSM1Z-A0B2C3-50-16.000312D18石英晶振，參數圖

晶振規格	單位	CSM1晶振	石英晶振基本條件
標準頻率	f_nom	3.579545~80MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-10°C ～ +85°C	標準溫度
激勵功率	DL	1μW Max.	推薦:1μW
頻率公差	f_— l	±15,30,50,100× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://vc-tcxo.com
頻率溫度特征	f_tem	±10,30,50,100× 10-8/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	18PF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	50,70ΩMax	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

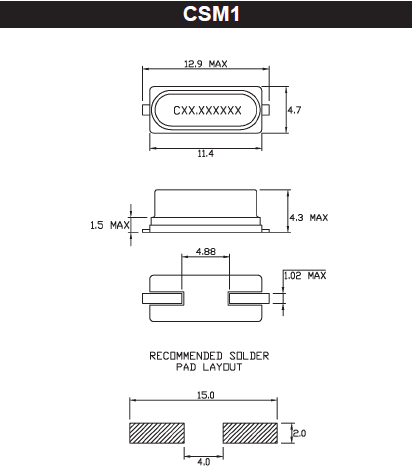

Cardinal卡迪納爾CSM1晶振,CSM1Z-A0B2C3-50-16.000312D18石英晶振，尺寸圖

yijin-4

Cardinal卡迪納爾CSM1晶振,CSM1Z-A0B2C3-50-16.000312D18石英晶振

Cardinal晶振注意事項：
粘合劑
請勿使用可能導致貼片晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振單元的金屬“蓋”,從而破壞密封質量,降低性能.)
鹵化合物
請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
靜電
過高的靜電可能會損壞石英晶體諧振器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.Cardinal卡迪納爾CSM1晶振,CSM1Z-A0B2C3-50-16.000312D18石英晶振
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致32.768KHZ時鐘晶振非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的貼片石英晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
進口晶振的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無源晶振無法產生振蕩和/或非正常工作.

石英晶體諧振器	品牌	型號	列	頻率
CSM1Z-A5B2C3-40-14.31818D18	Cardinal Crystal	CSM1	MHz Crystal	14.31818MHz
CSM1Z-A5B2C5-60-24.0D18	Cardinal Crystal	CSM1	MHz Crystal	24MHz
CSM1Z-A2B2C3-40-30.0D18	Cardinal Crystal	CSM1	MHz Crystal	30MHz
CSM1Z-A0B2C3-50-22.1184D18	Cardinal Crystal	CSM1	MHz Crystal	22.1184MHz
CSM1Z-A0B2C3-100-5.0D18	Cardinal Crystal	CSM1	MHz Crystal	5MHz
CSM1Z-A5B2C5-40-14.7456D18	Cardinal Crystal	CSM1	MHz Crystal	14.7456MHz
CSM1Z-A5B2C3-40-25.0D18-F	Cardinal Crystal	CSM1	MHz Crystal	25MHz
CSM1Z-A0B2C3-50-16.0D18	Cardinal Crystal	CSM1	MHz Crystal	16MHz
CSM1Z-A5B2C5-50-20.0D18	Cardinal Crystal	CSM1	MHz Crystal	20MHz
CSM1Z-A1B2C3-90-8.0D18	Cardinal Crystal	CSM1	MHz Crystal	8MHz
CSM1Z-A5B2C5-40-11.0592D18	Cardinal Crystal	CSM1	MHz Crystal	11.0592MHz
CSM1Z-A0B2C3-50-15.360D18	Cardinal Crystal	CSM1	MHz Crystal	15.36MHz
CSM1Z-A0B2C3-50-19.6608D18	Cardinal Crystal	CSM1	MHz Crystal	19.6608MHz
CSM1Z-A5B2C3-40-14.7456D20	Cardinal Crystal	CSM1	MHz Crystal	14.7456MHz
CSM1Z-A0B2C3-80-13.5D18	Cardinal Crystal	CSM1	MHz Crystal	13.5MHz
CSM1Z-A0B2C3-50-16.257D18	Cardinal Crystal	CSM1	MHz Crystal	16.257MHz
CSM1Z-A5B2C3-40-24.576D18	Cardinal Crystal	CSM1	MHz Crystal	24.576MHz
CSM1Z-A0B2C3-50-16.000312D18	Cardinal Crystal	CSM1	MHz Crystal	16.000312MHz
CSM1Z-A0B2C3-50-18.0D18	Cardinal Crystal	CSM1	MHz Crystal	18MHz
CSM1Z-A0B2C3-200-3.6864D18	Cardinal Crystal	CSM1	MHz Crystal	3.6864MHz
CSM1Z-A5B2C3-200-3.6864D18	Cardinal Crystal	CSM1	MHz Crystal	3.6864MHz
CSM1Z-A0B2C3-150-4.9152D18	Cardinal Crystal	CSM1	MHz Crystal	4.915MHz
CSM1Z-A0B2C3-40-25.0D18	Cardinal Crystal	CSM1	MHz Crystal	25MHz
CSM1Z-A5B2C5-70-10.0D18	Cardinal Crystal	CSM1	MHz Crystal	10MHz
CSM1Z-A0B2C3-50-25.175D18	Cardinal Crystal	CSM1	MHz Crystal	25.175MHz
CSM1Z-A5B2C3-120-6.144D18	Cardinal Crystal	CSM1	MHz Crystal	6.144MHz
CSM1-A1B2C3-50-20.0D16	Cardinal Crystal	CSM1	MHz Crystal	20MHz
CSM1Z-A5B2C5-150-3.6864D18	Cardinal Crystal	CSM1	MHz Crystal	3.6864MHz
