TXC晶振,差分晶振,BF晶振,BFA2500001晶振
頻率：25M~200MHZ

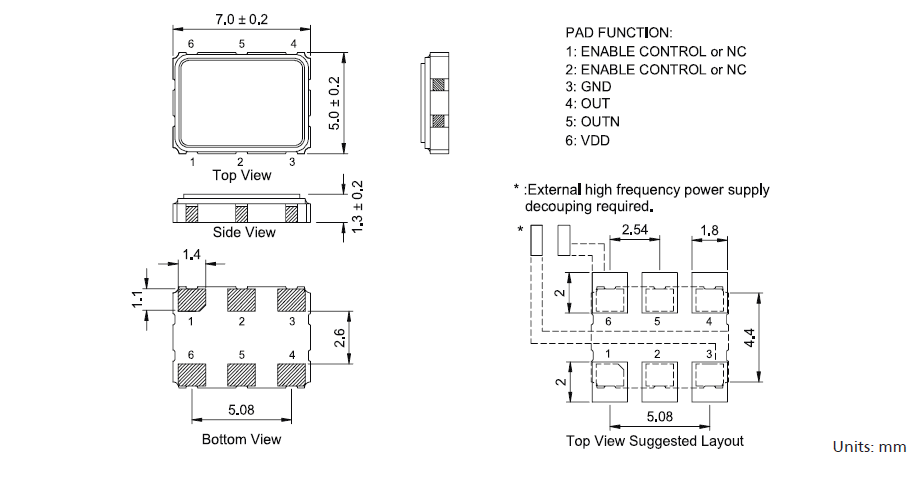

尺寸：5.0x7.0mm
差分晶振,相較于普通晶振而言,低電流電壓可達到低值1V, 工作電壓在2.5V-3.3V,是普通貼片晶振所不能夠達到的,差分晶振具有低電平,低抖動,低功耗等特性.差分晶振作為目前行業中高要求、高技術石英晶體振蕩器,具有相位低、損耗低的特點.差分貼片晶體振蕩器使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫的.
臺灣晶技TXC晶振多年來,我們始終以提升客戶價值為目標,是以無論在價格、質量、交期、服務等方面,均盡力盡心于超越客戶的期待,并以能成為客戶最佳的策略合作伙伴自我敦促.經過三十年的努力,臺灣晶技總公司而外,另設有如下之生產據點：臺北市、桃園市、寧波市、以及重慶市.
臺灣晶技TXC晶振公司是一家領先的專業頻率控制,溫補晶振,石英晶體振蕩器,石英晶體諧振器,石英晶體,石英晶振,有源晶振,壓控振蕩器等產品制造商致力于研究,設計,制造和銷售雙列直插封裝（DIP）和表面貼裝器件（SMD）石英晶體和振蕩器產品.
臺灣晶技TXC晶振公司目前專業從事這些類別的產品：晶體（32.768kHz,基本兆赫,高精度的兆赫,汽車級）
臺灣TXC晶體公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.
臺灣TXC晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作;落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則.
TXC晶振,差分晶振,BF晶振,BFA2500001晶振,差分晶振的使用特點在于能夠從50MHZ頻率做到700MHZ的超高頻點.特別是“SAW單元極低的抖動振蕩器”能達到聲表面波等要求值,簡稱為“低抖動振蕩器”.此款晶振電源電壓相較于之前能夠做到2.5V~3.3V之間,其工作溫度以及儲存溫度范圍遠遠超過了普通晶振,達到了-45°~+100°的溫度范圍,差分晶振的精度值（PPM）可精確到±10PM,普通晶振達不到的輸出電壓,差分晶振做到了1V,起振時間超快為0秒,隨機抖動性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是較為常見的,相位抖動能從0.3ps Max-1ps Max.
石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法（如各鍍材的功率設計等）.使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.
TXC差分晶振型號
| TXC晶振產品圖 | Model | Frequency |
Stability (-40~85ºC) |
Voltage | Output | Oscillation | Dimensions |
|
BA晶振 | 25 ~ 200MHz | ±50ppm | 2.5V, 3.3V | LVPECL | Fundamental | 7 x 5 x 1.3mm |
|
BB晶振 | 25 ~ 250MHz | ±50ppm | 2.5V, 3.3V | LVPECL | 3rd OT | 7 x 5 x 1.3mm |
|
BC晶振 | 75 ~ 700MHz | ±50ppm | 2.5V, 3.3V | LVPECL | PLL | 7 x 5 x 1.3mm |
|
BE晶振 | 25 ~ 200MHz | ±50ppm | 2.5V, 3.3V | LVDS | Fundamental | 7 x 5 x 1.3mm |
|
BF晶振 | 50 ~ 160MHz | ±50ppm | 2.5V, 3.3V | LVDS | 3rd OT | 7 x 5 x 1.3mm |
|
BG晶振 | 75 ~ 700MHz | ±50ppm | 2.5V, 3.3V | LVDS | PLL | 7 x 5 x 1.3mm |
TXC晶振型號
符號
BF晶振
輸出規格
-
LVDS
輸出頻率范圍
fo
25M~200MHZ
電源電壓
VCC
+2.5V±0.125V/+3.3V±0.165V
頻率公差
f_tol
±50×10-6 max., ±100×10-6 max.
保存溫度范圍
T_stg
-40~+85℃
運行溫度范圍
T_use
-10~+70℃ ,-40~+85℃
消耗電流
ICC
20mA max.
待機時電流（＃1引腳"L"）
I_std
10μA max.
輸出負載
Load-R
100Ω (Output-OutputN)
波形對稱
SYM
45~55% [at outputs cross point]
0電平電壓
VOL
-更多晶振參數信息請聯系我們http://www.gslzqx.com
1電平電壓
VOH
-
上升時間 下降時間
tr, tf
0.4ns max. [20?80% Output-OutputN]
差分輸出電壓
VOD1, VOD2
0.247~0.454V
差分輸出誤差
⊿VOD
50mV [⊿VOD=｜VOD1VOD2｜]
補償電壓
VOS
1.125~1.375V
補償電壓誤差
⊿VOS
50mV
交叉點電壓
Vcr
-
OE端子0電平輸入電壓
VIL
VCC×0.3 max.
OE端子1電平輸入電壓
VIH
VCC×0.7 min.
輸出禁用時間
tPLZ
200ns
輸出使能時間
tPZL
2ms
周期抖動（1）
tRMS
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
tp-p
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
總抖動（1）
tTL
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]
相位抖動
tpj
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz)
（含常溫偏差）
[13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]
TXC BF差分晶振編碼
| TXC晶振編碼 | 品牌 | 型號 | 頻率 | 頻率穩定度 | 工作溫度 | 包裝/封裝 | 尺寸 |
| BFA0020001 | TXC | BF | 100MHz | ±50ppm | -10°C ~ 70°C | 6-SMD | (7.00mm x 5.00mm) |
| BFA2500001 | TXC | BF | 125MHz | ±50ppm | -40°C ~ 85°C | 6-SMD | (7.00mm x 5.00mm) |
| BFA2570003 | TXC | BF | 125MHz | ±30ppm | -40°C ~ 85°C | 6-SMD | (7.00mm x 5.00mm) |
| BFA5000008 | TXC | BF | 150MHz | ±50ppm | -40°C ~ 85°C | 6-SMD | (7.00mm x 5.00mm) |
| BFA5500001 | TXC | BF | 155.52MHz | ±50ppm | -40°C ~ 85°C | 6-SMD | (7.00mm x 5.00mm) |
| BFA5670004 | TXC | BF | 156.25MHz | ±50ppm | -40°C ~ 85°C | 6-SMD | (7.00mm x 5.00mm) |
在使用TXC晶振時應注意
石英晶體振蕩器,有源晶振和實時時鐘模塊：
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.
1.噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
2.電源線路
電源的線路阻抗應盡可能低.TXC晶振,差分晶振,BF晶振,BFA2500001晶振
3.輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.
4.未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.
5.熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
6.安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
7.通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
