TXC晶振,差分晶振,BB晶振,BB50070002晶振
頻率：25M~200MHZ

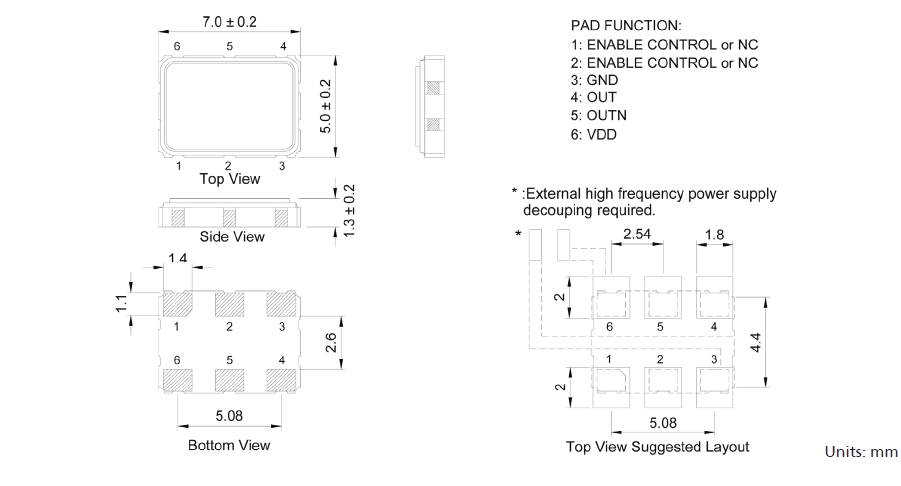

尺寸：5.0x7.0mm
差分晶振具有低電平,低功耗等功能,低電流電壓可達到低值1V, 工作電壓在2.5V-3.3V,低抖動差分晶振是目前行業中具有高要求,高技術的石英晶體振蕩器,差分晶振相位低,低損耗等特點, 差分晶振的頻率相對都比較高,比如從50MHz起可以做到700MHz,特別是“SAW單元極低的抖動振蕩器”能達到聲表面波等要求值,簡稱為“低抖動振蕩器”電源電壓做到2.5V-3.3V之間,工作溫度,以及儲存溫度非常寬,客戶實驗證明工作溫度可以到達低溫-50度高溫到100度,頻率穩定度在±20PPM值,輸出電壓低抖動晶振能達到1V,起振時間為0秒,隨機抖動性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖動能從0.3ps Max-1ps Max.
臺灣晶技TXC晶振多年來,我們始終以提升客戶價值為目標,是以無論在價格、質量、交期、服務等方面,均盡力盡心于超越客戶的期待,并以能成為客戶最佳的策略合作伙伴自我敦促.經過三十年的努力,臺灣晶技總公司而外,另設有如下之生產據點：臺北市、桃園市、寧波市、以及重慶市.
臺灣晶技TXC晶振公司是一家領先的專業頻率控制,溫補晶振,石英晶體振蕩器,石英晶體諧振器,石英晶體,石英晶振,有源晶振,壓控振蕩器等產品制造商致力于研究,設計,制造和銷售雙列直插封裝（DIP）和表面貼裝器件（SMD）石英晶體和振蕩器產品.
臺灣晶技TXC晶振公司目前專業從事這些類別的產品：晶體（32.768kHz,基本兆赫,高精度的兆赫,汽車級）
臺灣TXC晶體公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.
TXC晶振,差分晶振,BB晶振,BB50070002晶振,差分晶振,相較于普通晶振而言,低電流電壓可達到低值1V,工作電壓在2.5V-3.3V,是普通貼片晶振所不能夠達到的,差分晶振具有低電平,低抖動,低功耗等特性.差分晶振作為目前行業中高要求、高技術石英晶體振蕩器,具有相位低、損耗低的特點.差分貼片晶體振蕩器使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫的.
有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振,石英晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.
TXC差分晶振型號
| TXC晶振產品圖 | Model | Frequency |
Stability (-40~85ºC) |
Voltage | Output | Oscillation | Dimensions |
|
BA | 25 ~ 200MHz | ±50ppm | 2.5V, 3.3V | LVPECL | Fundamental | 7 x 5 x 1.3mm |
|
BB | 25 ~ 250MHz | ±50ppm | 2.5V, 3.3V | LVPECL | 3rd OT | 7 x 5 x 1.3mm |
|
BC | 75 ~ 700MHz | ±50ppm | 2.5V, 3.3V | LVPECL | PLL | 7 x 5 x 1.3mm |
|
BE | 25 ~ 200MHz | ±50ppm | 2.5V, 3.3V | LVDS | Fundamental | 7 x 5 x 1.3mm |
|
BF | 50 ~ 160MHz | ±50ppm | 2.5V, 3.3V | LVDS | 3rd OT | 7 x 5 x 1.3mm |
|
BG | 75 ~ 700MHz | ±50ppm | 2.5V, 3.3V | LVDS | PLL | 7 x 5 x 1.3mm |
TXC晶振型號
符號
BB晶振
輸出規格
-
LV-PECL
輸出頻率范圍
fo
25M~200MHz
電源電壓
VCC
+2.5V±0.125V/+3.3V±0.165V
頻率公差
f_tol
±50×10-6 max., ±100×10-6 max.
保存溫度范圍
T_stg
-40~+85℃
運行溫度范圍
T_use
-10~+70℃ ,-40~+85℃
消耗電流
ICC
45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"）
I_std
10μA max.
輸出負載
Load-R
50Ω to VCC-2V
波形對稱
SYM
45~55% [at outputs cross point]
0電平電壓
VOL
VCC-1.81~VCC-1.62V
1電平電壓
VOH
VCC-1.025~VCC-0.88V
上升時間 下降時間
tr, tf
0.5ns max. [20~80% Output, OutputN]
差分輸出電壓
VOD1, VOD2
-更多晶振參數信息歡迎聯系我們http://www.gslzqx.com/
差分輸出誤差
⊿VOD
-
補償電壓
VOS
-
補償電壓誤差
⊿VOS
-
交叉點電壓
Vcr
-
OE端子0電平輸入電壓
VIL
VCC×0.3 max.
OE端子1電平輸入電壓
VIH
VCC×0.7 min.
輸出禁用時間
tPLZ
200ns
輸出使能時間
tPZL
2ms
周期抖動（1）
tRMS
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
tp-p
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
總抖動（1）
tTL
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]
相位抖動
tpj
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz)
（含常溫偏差）
[13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]
TXC BB差分晶振編碼
| Manufacturer Part Number原廠代碼 | Manufacturer品牌 | Series型號 | Type 類型 | Frequency 頻率 | Frequency Stability頻率穩定度 | Operating Temperature 工作溫度 | Size/Dimension 尺寸 |
| BB50070002 | TXC | BB | XO | 50MHz | ±50ppm | -40°C ~ 85°C | (7.00mm x 5.00mm) |
| BB75070001 | TXC | BB | XO | 75MHz | ±50ppm | -40°C ~ 85°C | (7.00mm x 5.00mm) |
| BBA0000001 | TXC | BB | XO | 100MHz | ±50ppm | -40°C ~ 85°C | (7.00mm x 5.00mm) |
| BBA0670001 | TXC | BB | XO | 106.25MHz | ±50ppm | -40°C ~ 85°C | (7.00mm x 5.00mm) |
| BBA2500010 | TXC | BB | XO | 125MHz | ±50ppm | -40°C ~ 85°C | (7.00mm x 5.00mm) |
| BBA3270001 | TXC | BB | XO | 132.8125MHz | ±50ppm | -40°C ~ 85°C | (7.00mm x 5.00mm) |
| BBA3300011 | TXC | BB | XO | 133.33MHz | ±50ppm | -40°C ~ 85°C | (7.00mm x 5.00mm) |
| BBA5000001 | TXC | BB | XO | 150MHz | ±50ppm | -40°C ~ 85°C | (7.00mm x 5.00mm) |
| BBA5000004 | TXC | BB | XO | 150MHz | ±50ppm | -40°C ~ 85°C | (7.00mm x 5.00mm) |
| BBA5600007 | TXC | BB | XO | 156.25MHz | ±25ppm | 0°C ~ 70°C | (7.00mm x 5.00mm) |
在使用TXC晶振時應注意
所有產品的共同點
1：抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因?yàn)闊o論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.TXC晶振,差分晶振,BB晶振,BB50070002晶振
2：輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.
3：化學制劑/ pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.
4：粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
5：鹵化合物
請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
6：靜電
過高的靜電可能會損壞有源晶振,貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
