NDK開發業界最優低相位噪聲小型溫補晶振
隨著智能科技發展用到的溫補晶振越來越多,如今市場上使用最多的溫補晶振為3225,2520,2016小尺寸.NDK日本電波株式會社開發業界最優低相位噪聲小型溫補晶振,并且將在下半年開始供樣發貨.

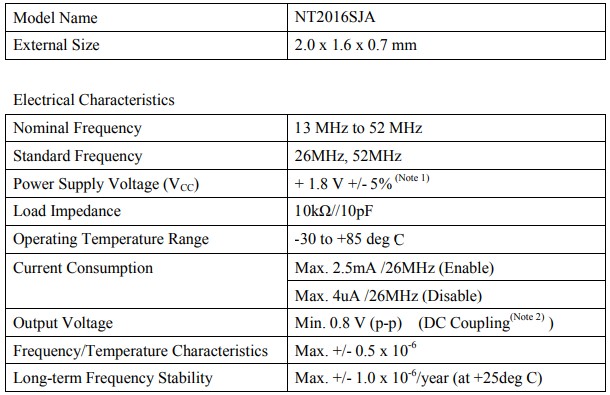

NDK晶振集團開發了一種TCXO溫度補償晶體振蕩器,型號命名為NT2016SJA晶振,尺寸2.0x1.6x0.7mm,可實現業界最高水平[A1] 的低相位噪聲為-170dBc/Hz@100kHz偏移[A2] .內置直流切斷電容器,將電容器(1,000pF)與電容器串聯振蕩器輸出線.此款2016溫補晶振將在2019年7月份開始提供樣品發貨,2020年1月份批量生產.
為了提高通信質量,采用多級調制和更大容量等5G和其他高速移動通信Wi-Fi6（IEEE802.11ax）和SONET/SDH(同步光網絡/同步數字系列),NDK晶振集針對市場對于具有低相位噪聲的NT2016SJA溫補晶振需求預計將來會不斷增加.
選擇和設計石英晶體振蕩器非常重要,因為調制精度(信號相位和頻率)通信設備中的幅度偏差很大程度上受到相位噪聲的影響設備中使用的參考信號源.此外,相位噪聲與RMS相位抖動[A3] 密切相關,所以選擇一個晶體振蕩器出色的相位噪聲有助于改善相位抖動.
為了滿足這些需求,我們使用合成技術優化了石英晶體諧振器的設計采用我們的高科技生長的高Q值[A4] 的石英,并開發出溫度通過減少具有業界最高低相位噪聲特性的TCXO補償石英振蕩器振蕩電路的噪聲.
地板噪聲-100dBc/Hz@100kHz偏移(與之前溫補晶振型號相比降低了-17dBc/Hz)
相位抖動：110fs@12kHz至5MHz(與傳統抖動相比減少71％)
[A2]振蕩頻率：26MHz,溫度：+25℃
[A3]發送數字時波形中出現的時間軸的偏差或波動信號
[A4]在石英振蕩器中,它表示共振銳度,并且它表示更大(更高)值意味著振蕩更穩定
