專用于汽車的EPSON可編程晶體振蕩器SG-9101CGA晶振系列
愛普生晶振是日本知名晶體制造商,在國內擁有極高口碑,為廣大工廠企業指定晶振品牌.愛普生晶振擁有獨特的生產技術,為世界各地廣大用戶提供高品質,高性能石英晶振,貼片晶振,石英晶體振蕩器等產品.億金電子是國內有名的進口晶振代理商,一直以來代理EPSON晶振,提供質優價廉的產品,價格優勢,交期快.下面給大家所介紹的是專用于汽車的EPSON可編程晶體振蕩器SG-9101CGA晶振系列.
愛普生SG-9101CGA晶振,是一款可編程晶體振蕩器,何為可編程晶振？可編程晶振就是可以滿足任何頻點的晶體振蕩器,經過頻率發生器的放大或縮小后實現各種不同的總線頻率.

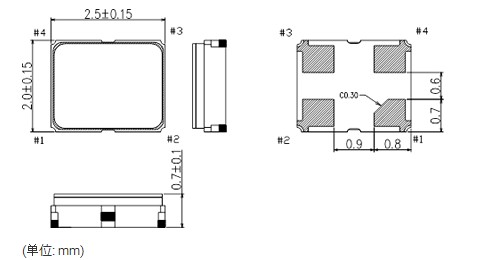

SG-9101CGA晶振采用2.5x2.0mm封裝,利用PLL技術生產,此款振蕩器的頻率范圍從0.67M~170MHZ任一頻點可選,愛普生SG-9101CGA晶振具有高精度1PPM,電源電壓提供1.62V~3.63V范圍.具有高精度,低損耗,高品質,低電源電壓等特點,并且符合AEC-Q100國際標準.最適用于汽車系統,為車載晶振首選型號.
項目
符號
規格說明
條件
電源電壓
VCC
1.80 V Typ.
2.50 V Typ.
3.30 V Typ.
1.62 to 1.98V
1.98 to 2.20V
2.20 to 2.80V
2.70 to 3.63 V
輸出頻率范圍
f0
0.67 MHz to 170 MHz
儲存溫度
T_stg
-40°C to +125°C
裸存
工作溫度
T_use
-40°C to +105°C
頻率穩定度 *1
f_tol
±100 x 10-6
1秒的選通時間的平均頻率
功耗
ICC
3.5mA Max.
3.6mA Max.
3.7mA Max.
3.8mA Max.
T_use= +125°C
無負載條件
3.4mA Max.
3.5mA Max.
3.6mA Max.
3.7mA Max.
T_use= +105°C
2.9mA Typ.
3.0mA Typ.
3.2mA Typ.
T_use= +25°C
5.8mA Max.
6.1mA Max.
7.0mA Max.
8.4mA Max.
T_use= +125°C
無負載條件
5.7mA Max.
6.0mA Max.
6.9mA Max.
8.3mA Max.
T_use= +105°C
4.9mA Typ.
5.9mA Typ.
7.0mA Typ.
T_use= +25°C
輸出禁用電流
I_dis
3.5mA Max.
3.5mA Max.
3.6mA Max.
3.8mA Max.
T_use= +125°C
OE=GND , f0 = 170 MHz
3.4mA Max.
3.4mA Max.
3.5mA Max.
3.7mA Max.
T_use= +105°C
待機電流
I_std
2.3μA Max.
2.5μA Max.
3.0μA Max.
4.2μA Max.
T_use= +125°C
ST = GND
0.9μA Max.
1.0μA Max.
1.5μA Max.
2.5μA Max.
T_use= +105°C
0.3μA Typ.
0.4μA Typ.
0.5μA Typ.
1.1μA Typ.
T_use= +25°C
占空比
SYM
45% to 55%
50% VCC 級
輸出電壓
VOH
90% VCC Min.
IOH/IOL Conditions [mA]
tr / tf
Vcc
A
B
C
D
默認
IOH
-2.5
-3.5
-4.0
-5.0
IOL
2.5
3.5
4.0
5.0
默認
IOH
-1.5
-2.0
-2.5
-3.0
VOL
10% VCC Max.
IOL
1.5
2.0
2.5
3.0
緩慢
IOH
-1.0
-1.5
-2.0
-2.5
IOL
1.0
1.5
2.0
2.5
A: 1.62 to 1.98 V , B: 1.98 to 2.20 V
輸出負載條件
L_CMOS
15pF Max.
輸入電壓
VIH
70% VCC Min.
OE or ST
VIL
30% VCC Max.
上升/下降時間
默認
tr / tf
3.0 ns Max.
f0 > 40MHz
20% VCC to 80% VCC
6.0 ns Max.
f0 ≦ 40MHz
快速
3.0 ns Max.
f0=0.67to170MHz
緩慢
10.0 ns Max.
f0=0.67to20MHz
禁用時間
t_stp
1 μs Max.
從OE和ST 引腳越過30％的Vcc時測量
啟用時間
t_sta
1 μs Max.
從OE引腳越過70％的Vcc時測量
恢復時間
t_res
3 ms Max.
從ST引腳跨越70％Vcc時測量
振蕩器啟動時間
t_str
3 ms Max.
從Vcc達到其額定的最小值，1.62 V隨時間測量
f0 = 20 MHz
f0 = 170 MHz
(DC特性)
(f0>40MHz)
快速
(f0≦40MHz)
C: 2.20 to 2.80 V , D: 2.70 to 3.63 V
L_CMOS=15pF
EPSON可編程晶體振蕩器采用全自動化半導體工藝（芯片級）,無氣密性問題,永不停振.,-40℃~105℃高溫范圍.可支持0.67MHZ~170MHZ任一頻點,愛普生晶振可編程系列國際標準QFN封裝：7050、5032、3225、2520晶振等.被廣泛應用于鐘表、數碼產品、車載數碼、手機、對講機、數碼相機、MID平板電腦,光電技術等通訊設備及各種頻率控制設備.
