晶體振蕩器削波正弦波形輸出
•截斷的正弦波形最多TCXO晶體振蕩器的流行輸出選項.
-低功耗,改善散熱性能特點更好的老化和頻率穩定性能
-比CMOS輸出有源晶體振蕩器更好的相位噪聲性能產量

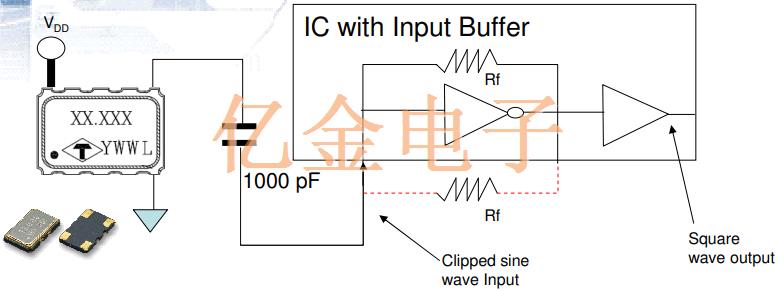

使用Clipped正弦波形芯片組有輸入緩沖器
•要將限幅波形轉換為CMOS的方波信號,需要輸入緩沖器.
•通常,IC將TCXO溫補晶振的輸出輸入緩沖區.振蕩器電路應具有與逆變器并聯的RF反饋.
•如果IC沒有Rf電阻輸出引腳的逆變器.
•外部Rf值應在100K至10M歐姆之間.
•除7050貼片晶振系列外,需要在TCXO晶振輸出引腳之間串聯一個1000pF電容和所有其他小型TAITIEN TCXO的IC時鐘輸入引腳.

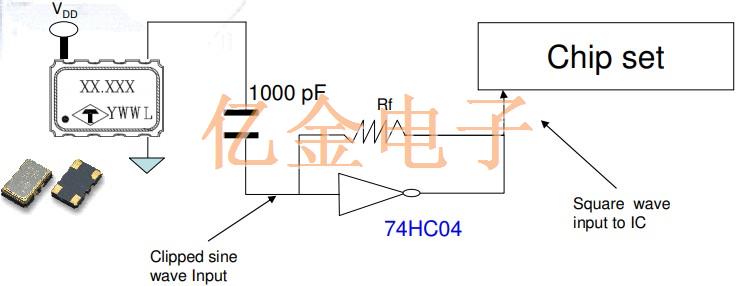

使用Clipped正弦波形沒有輸入緩沖器的芯片組
•外部Rf值應在100K至10M歐姆之間.
•除5070晶振產品系列外,需要在電容器之間串聯一個1000pF的電容器,TCXO輸出引腳和IC時鐘輸入引腳,用于所有其他更小尺寸的TAITIEN TCXO晶振.

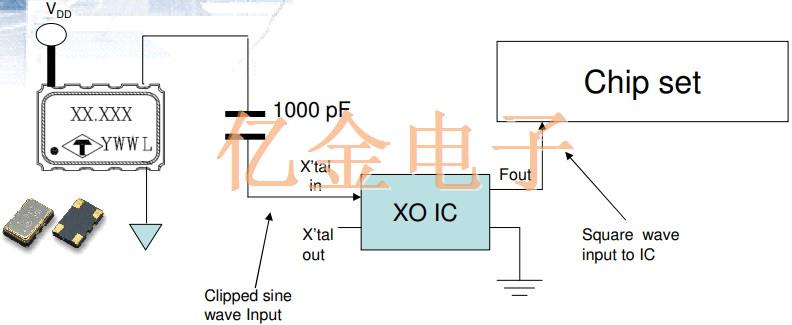

在使用中削波正弦波形與振蕩器IC配合使用
•TCXO的輸出需要連接到振蕩器IC上的晶體輸入引腳和振蕩器IC的輸出引腳連接到芯片組的輸入引腳.
•除7x5mm有源晶振系列外,需要在電容器之間串聯一個1000pF的電容器,TCXO輸出引腳和IC時鐘輸入引腳,用于所有其他更小尺寸的泰藝溫補晶振.
