Vectron維管晶振為全球航天工業提供服務的OEM提供服務
Vectron維管晶振為全球航天工業提供服務的OEM提供服務,MIL-PRF-55310,工作范圍為-55°C至+125°C,頻率容差,+23°C時的初始精度最大為±15ppm,頻率-溫度穩定性在+23°C參考時最大為±50ppm,頻率電壓容差最大為±4ppm.
該規范定義了Vectron生產的高可靠性混合時鐘振蕩器的設計、組裝和功能評估。交付給本規范的設備代表開發的標準化零件、材料和工藝(PMP)程序，
為高級應用程序和擴展環境實施和認證。
1.2應用概述。這些產品所代表的設計主要是為MIL-Aerospace社區開發的。嵌入在OS-68338中的較小的設計譜系和篩選選項通過為定制硬件提供軍事或加固COTS環境所需的機械、組裝和可靠性保證措施，彌合了太空和COTS硬件之間的差距。
2.適用文件
2.1規范和標準。在此處指定的范圍內，以下規范和標準構成本文檔的一部分。除非另有說明，否則在報價日期當前生效的問題將是產品基準。如果此處引用的任何參考文獻的文本之間存在沖突，則應以本文檔的文本為準。
軍隊
MIL-PRF-55310振蕩器，晶體控制，通用規范
MIL-PRF-38534混合微電路，通用規范
標準
MIL-STD-202測試方法標準，電子和電氣元件
MIL-STD-883微電子測試方法和程序
其他
DOC007131測試規范，OS-68338 Hybrids，Hi-Rel標準
QSP-90100質量體系手冊，Vectron DOC011627標識通用文檔、材料和流程，Hi-RelXO
DOC203982DPA規范
QSP-91502靜電放電預防措施程序
DOC208191空間級混合振蕩器的增強型元件評估
3.一般要求
3.1分類。交付給此規范的所有設備均采用符合混合技術
符合MIL-PRF-55310的1類2類。最初作為S類等效規范開發，其中嵌入了選項以生產B類、工程模型和堅固耐用的COTS設備。根據MIL-PRF-38534，設備具有2類ESDS分類。

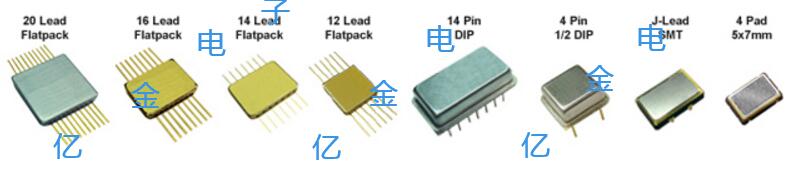

3.2物品識別。外部封裝選擇是金屬扁平封裝、DIP和陶瓷晶振，具有TTL或ACMOS邏輯輸出。“唯一型號系列”用于識別列出的器件封裝配置和輸出邏輯。
3.3絕對最大額定值。
A.電源電壓范圍(VCC)：-0.5Vdc至+7.0Vdc
B.存儲溫度范圍(TSTG)：-65°C至+125°C
C.結溫(TJ)：+175°C
D.引線溫度（焊接，10秒）：+300°C
E.輸出拉電流/灌電流：±70mA
3.4設計、零件、材料和工藝、裝配、檢驗和測試。
3.4.1設計。為這些設備實施的加固設計已在極端環境下的軍事和太空應用中得到驗證。所有設計（5x7mm除外）都使用4點晶體安裝座。所有設計（5x7mm和7x9mm除外）都使用已建立的可靠性(MIL-ER)組件。5x7mm型號采用3點水晶底座。當指定時，可以包括高達100krad(Si)（RHA級別R）的耐輻射有源器件，而不會改變器件的內部形貌。
3.4.1.1設計和配置穩定性。除非通過重新選擇無源芯片元件值以抵消元件公差來進行更改以提高性能，否則未經采購活動的書面批準，在該項目首次交付產品后，不會對設計或組裝或零件、材料和工藝進行根本性更改。
應用概述。這些進口晶振產品所代表的設計主要是為MIL-Aerospace社區開發的。DOC203810中嵌入的較小的設計譜系和篩選選項通過為定制硬件提供軍事或加固COTS環境所需的機械、組裝和可靠性保證措施，彌合了太空和COTS硬件之間的差距。
MIL-PRF-55310振蕩器，晶體控制，通用規范
MIL-PRF-38534混合微電路，通用規范
DOC204268測試規范，混合時鐘，Hi-Rel標準，LVPECL輸出
QSP-90100質量體系手冊，Vectron
DOC011627識別通用文檔、材料和流程，Hi-RelXO
DOC203982DPA規范
DOC208191空間級混合振蕩器的增強型元件評估
培養的石英晶體諧振器用于為設備提供選定的頻率。Premium Q掃頻石英的可選使用，由于其處理去除雜質，可以指定在輻射環境中操作時最大限度地減少頻率漂移。
輸入功率。器件設計用于標準+3.3伏直流操作，±10%。在最大額定工作電壓下測量無負載電流。
溫度范圍。工作范圍為-55°C至+125°C。頻率容差。+23°C時的初始精度最大為±15ppm。頻率-溫度穩定性在+23°C參考時最大為±50ppm。頻率電壓容差最大為±4ppm。
頻率老化。老化限制，當按照MIL-PRF-55310B組檢查進行測試時，前30天不得超過±1.5ppm，第1年不得超過±5ppm，此后每年不得超過±2ppm
