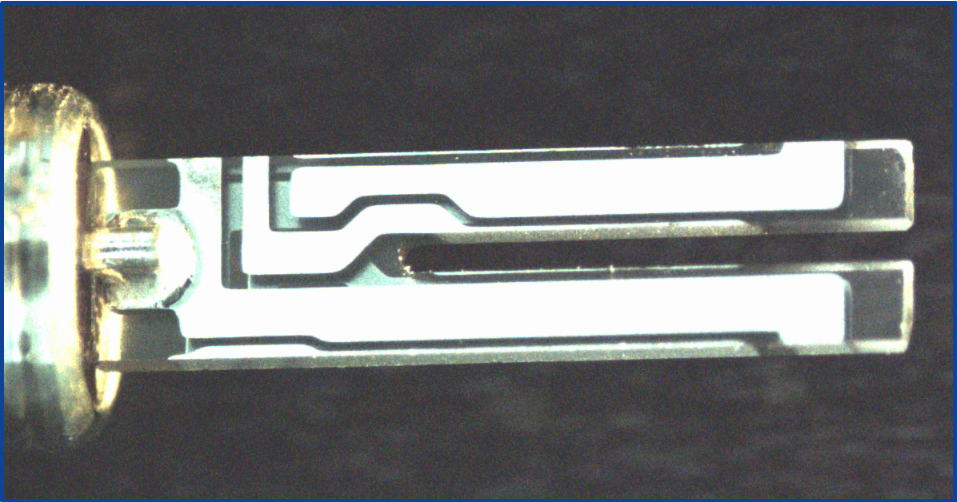

為何音叉表晶的頻率總是為 32.768KHz,Q 0.032768-JTX310-9-20-T3-HMR-LF晶振,在手表中使用的音叉晶體是石英晶振中的“經典”。它的頻率總是正好是32.768千赫。但為什么是這個值呢?

這個問題的答案可以在石英晶振的歷史中找到。貝爾電話實驗室是當今電信集團AT&T的前研究部門，是這一領域的先驅之一。最初，他們的研究重點是穩定無線電頻率，但很快就發現石英晶振也可用于時間測量。1928年，美國人自豪地展示了世界上第一個由石英控制的時鐘。

在這一突破之前，所有的鐘表都是純機械的。通過安裝石英晶振和相應的使石英振蕩的能量源，首次引入了電子元件。這招奏效了:新款石英表比純機械表走得精確得多。

但是石英晶振到底有什么功能呢?簡而言之，石英晶振確保手表“知道”一秒持續了多長時間。這是通過產生恰好一赫茲的頻率來實現的。赫茲是頻率的常用測量單位。它表示周期信號中每秒重復過程的數量;在這種情況下，秒針在鐘面上前進了一個位置。

音叉晶振32,768赫茲的獨特標準頻率從何而來?要理解這一點，你必須知道石英晶振的頻率取決于它的形狀和大小。一顆固有頻率只有一赫茲的石英太大了，更適合放在“大本鐘”鐘樓上，而不是手表上。顯然，這在生產和使用方面是相當不切實際的，所以有一個特殊的技巧。

為何音叉表晶的頻率總是為 32.768KHz,Q 0.032768-JTX310-9-20-T3-HMR-LF晶振,頻率為32.768 kHz的手表晶振相對容易生產。內置在手表內，其原始頻率通過所謂的t型觸發器或波紋計數器進行分割。每一個t型觸發器都能使石英的頻率減半。如果15個t型觸發器串聯起來，那么32.768 kHz的輸出頻率正好等于1赫茲。因此，經典音叉晶振的頻率最終是一個簡單的算術運算和石英生產的一般條件的結果。

幾十年后，石英表終于進入了大眾市場。1969年，日本精工公司在市場上推出了第一款商用石英手表。然而，46萬日元的價格相當于一輛小型汽車的價格。但發展很快:到20世紀70年代中期，石英表已經比純機械機芯的“傳統”手表便宜。

當時，Jauch也抓住了機會，建立了自己的音叉晶振和進一步的頻率控制產品的貿易和生產網絡。自然，音叉晶振仍然是今天的投資組合的一部分。當然，Jauch晶振公司也提供了一系列頻率為32.768 kHz的調諧音叉振蕩器。

JAUCH原廠編碼	生產廠商	型號	頻率	頻率偏差	負載電荷	Operating Temperature
Q 19.2-JXS32-10-10/10-WA-LF	Jauch晶振	JXS32-WA	19.2MHz	±10ppm	10pF	-20°C ~ 70°C
Q 19.2-JXS32-12-10/10-WA-LF	Jauch晶振	JXS32-WA	19.2MHz	±10ppm	12pF	-20°C ~ 70°C
Q 19.2-JXS32-8-10/10-WA-LF	Jauch晶振	JXS32-WA	19.2MHz	±10ppm	8pF	-20°C ~ 70°C
Q 19.2-JXS32-9-10/10-WA-LF	Jauch晶振	JXS32-WA	19.2MHz	±10ppm	9pF	-20°C ~ 70°C
Q 20.0-JXS32-10-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	20MHz	±10ppm	10pF	-20°C ~ 70°C
Q 20.0-JXS32-12-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	20MHz	±10ppm	12pF	-20°C ~ 70°C
Q 20.0-JXS32-8-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	20MHz	±10ppm	8pF	-20°C ~ 70°C
Q 20.0-JXS32-9-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	20MHz	±10ppm	9pF	-20°C ~ 70°C
Q 24.0-JXS32-10-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	24MHz	±10ppm	10pF	-20°C ~ 70°C
Q 24.0-JXS32-12-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	24MHz	±10ppm	12pF	-20°C ~ 70°C
Q 24.0-JXS32-8-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	24MHz	±10ppm	8pF	-20°C ~ 70°C
Q 24.0-JXS32-9-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	24MHz	±10ppm	9pF	-20°C ~ 70°C
Q 26.0-JXS32-10-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	26MHz	±10ppm	10pF	-20°C ~ 70°C
Q 26.0-JXS32-12-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	26MHz	±10ppm	12pF	-20°C ~ 70°C
Q 26.0-JXS32-8-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	26MHz	±10ppm	8pF	-20°C ~ 70°C
Q 26.0-JXS32-9-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	26MHz	±10ppm	9pF	-20°C ~ 70°C
Q 27.12-JXS32-10-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	27.12MHz	±10ppm	10pF	-20°C ~ 70°C
Q 27.12-JXS32-12-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	27.12MHz	±10ppm	12pF	-20°C ~ 70°C
Q 27.12-JXS32-8-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	27.12MHz	±10ppm	8pF	-20°C ~ 70°C
Q 27.12-JXS32-9-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	27.12MHz	±10ppm	9pF	-20°C ~ 70°C
Q 16.0-JXS32-10-10/10-WA-LF	Jauch晶振	JXS32-WA	16MHz	±10ppm	10pF	-20°C ~ 70°C
Q 16.0-JXS32-12-10/10-WA-LF	Jauch晶振	JXS32-WA	16MHz	±10ppm	12pF	-20°C ~ 70°C
Q 16.0-JXS32-8-10/10-WA-LF	Jauch晶振	JXS32-WA	16MHz	±10ppm	8pF	-20°C ~ 70°C
Q 16.0-JXS32-9-10/10-WA-LF	Jauch晶振	JXS32-WA	16MHz	±10ppm	9pF	-20°C ~ 70°C
Q 38.4-JXS32-10-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	38.4MHz	±10ppm	10pF	-20°C ~ 70°C
Q 38.4-JXS32-12-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	38.4MHz	±10ppm	12pF	-20°C ~ 70°C
Q 38.4-JXS32-8-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	38.4MHz	±10ppm	8pF	-20°C ~ 70°C
Q 38.4-JXS32-9-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	38.4MHz	±10ppm	9pF	-20°C ~ 70°C
Q 32.0-JXS32-10-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	32MHz	±10ppm	10pF	-20°C ~ 70°C
Q 32.0-JXS32-12-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	32MHz	±10ppm	12pF	-20°C ~ 70°C
Q 32.0-JXS32-8-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	32MHz	±10ppm	8pF	-20°C ~ 70°C
Q 32.0-JXS32-9-10/10-FU-WA-LF	Jauch晶振	JXS32-WA	32MHz	±10ppm	9pF	-20°C ~ 70°C
Q 19.2-JXS32-10-10/15-T1-WA-LF	Jauch晶振	JXS32-WA	19.2MHz	±10ppm	10pF	-40°C ~ 85°C
Q 19.2-JXS32-12-10/15-T1-WA-LF	Jauch晶振	JXS32-WA	19.2MHz	±10ppm	12pF	-40°C ~ 85°C
Q 19.2-JXS32-8-10/15-T1-WA-LF	Jauch晶振	JXS32-WA	19.2MHz	±10ppm	8pF	-40°C ~ 85°C
Q 19.2-JXS32-9-10/15-T1-WA-LF	Jauch晶振	JXS32-WA	19.2MHz	±10ppm	9pF	-40°C ~ 85°C
Q 20.0-JXS32-10-10/15-T1-FU-WA-LF	Jauch晶振	JXS32-WA	20MHz	±10ppm	10pF	-40°C ~ 85°C
Q 20.0-JXS32-12-10/15-T1-FU-WA-LF	Jauch晶振	JXS32-WA	20MHz	±10ppm	12pF	-40°C ~ 85°C
Q 20.0-JXS32-8-10/15-T1-FU-WA-LF	Jauch晶振	JXS32-WA	20MHz	±10ppm	8pF	-40°C ~ 85°C
Q 20.0-JXS32-9-10/15-T1-FU-WA-LF	Jauch晶振	JXS32-WA	20MHz	±10ppm	9pF	-40°C ~ 85°C
Q 24.0-JXS32-10-10/15-T1-FU-WA-LF	Jauch晶振	JXS32-WA	24MHz	±10ppm	10pF	-40°C ~ 85°C
Q 24.0-JXS32-12-10/15-T1-FU-WA-LF	Jauch晶振	JXS32-WA	24MHz	±10ppm	12pF	-40°C ~ 85°C
Q 24.0-JXS32-8-10/15-T1-FU-WA-LF	Jauch晶振	JXS32-WA	24MHz	±10ppm	8pF	-40°C ~ 85°C
Q 24.0-JXS32-9-10/15-T1-FU-WA-LF	Jauch晶振	JXS32-WA	24MHz	±10ppm	9pF	-40°C ~ 85°C
Q 26.0-JXS32-10-10/15-T1-FU-WA-LF	Jauch晶振	JXS32-WA	26MHz	±10ppm	10pF	-40°C ~ 85°C
Q 26.0-JXS32-12-10/15-T1-FU-WA-LF	Jauch晶振	JXS32-WA	26MHz	±10ppm	12pF	-40°C ~ 85°C
Q 26.0-JXS32-8-10/15-T1-FU-WA-LF	Jauch晶振	JXS32-WA	26MHz	±10ppm	8pF	-40°C ~ 85°C
Q 26.0-JXS32-9-10/15-T1-FU-WA-LF	Jauch晶振	JXS32-WA	26MHz	±10ppm	9pF	-40°C ~ 85°C
Q 27.12-JXS32-10-10/15-T1-FU-WA-LF	Jauch晶振	JXS32-WA	27.12MHz	±10ppm	10pF	-40°C ~ 85°C
Q 27.12-JXS32-12-10/15-T1-FU-WA-LF	Jauch晶振	JXS32-WA	27.12MHz	±10ppm	12pF	-40°C ~ 85°C
Q 27.12-JXS32-8-10/15-T1-FU-WA-LF	Jauch晶振	JXS32-WA	27.12MHz	±10ppm	8pF	-40°C ~ 85°C
Q 27.12-JXS32-9-10/15-T1-FU-WA-LF	Jauch晶振	JXS32-WA	27.12MHz	±10ppm	9pF	-40°C ~ 85°C
