終不負等待,NDK熱敏諧振器NX1612SD終于開始量產啦!
終不負等待,NDK熱敏諧振器NX1612SD終于開始量產啦!
在石英晶體產品上內置熱敏電阻能夠有效的提升晶振的工作溫度,這也為什么在同種規格下,熱敏電阻的價格會更貴一些的原因;所謂熱敏也就是對發熱(溫度)比較敏感,靈敏度比較高,溫度系數要比金屬大10-100倍以上,能夠檢測出10-6℃的溫度變化,常用的是負溫度系數的,當溫度升高時其阻值會降低,從而降低晶振振蕩電路的有效電阻,對于在高溫環境下的石英晶振輸出頻率穩定性來說非常有益,NDK這款NX11612SD就是一款內置熱敏電阻的諧振器.

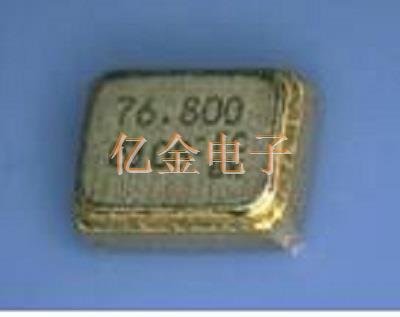

于6月開始在76.8MHz批量生產帶有內置熱敏電阻(NDK部件號:EXS00A-CS12311)的晶體單元,以及NX1612SD(1.6×1.2×0.65mm尺寸).可見這款產品NDK目前只是實現了76.8M的量產.據NDK介紹,這款晶振產品是供給高通公司并用于5G智能手機的移動平臺芯片上.
隨著移動通信向5G的轉變,芯片組中使用的時鐘源頻率的增加導致對低相位噪聲的需求不斷增加.特別地,為了處理諸如毫米波之類的載波頻帶,存在以下擔憂:內部倍增器數量的增加將導致較高的噪聲分量,從而由于劣化而導致接收靈敏度劣化和通信效率劣化.調制精度(信號相位和幅度偏移)的關系.
作為對策之一,通過將裝置內部的基準振蕩源設為38.4MHz?76.8MHz的較高頻率,通過降低倍頻來改善相位噪聲.為了實現進一步的降噪,除了增加頻率之外,還必須提高晶體諧振器的驅動電平,并且必須將溫度特性保持在高穩定性.
為了滿足這些高難度要求,NDK晶振是第一家通過使用內部生產的高質量合成石英并使用我們自己的光刻處理技術高精度處理晶體毛坯的QualcommSoC智能手機的認證商.
|
Modelname |
NX1612SD |
|
Dimensions |
1.6x1.2x0.65mm |
|
Nominal Frequency |
76.8MHz |
|
Frequency Tolerance(+25+/-3degC) |
-10to+22ppm |
|
Frequency/Temperature Characteristics (-30to+85degC) |
+/-12ppm |
|
Operating Temperature Range/Storage TemperatureRange |
-30to+105degC/-40to+105degC |
|
Equivalent Series Resistance |
Max.30Ω |
|
Load Capacitance |
7pF |
|
Temperature Resistance(at+25degC) |
100KΩ+/-1% |
|
TemperatureB-Constant(+25/+50degC) |
4250K+/-1% |
并且據NDK方面預測,未來5G智能手機市場將快速增長,相應石英晶振產品的需求量也會水漲船高,像NX11612SD這種性能優越的產品在未來市場中將會大放光彩,所以NDK計劃在擴大銷售的同時確保穩定供應該產品,同時還會研發最新的晶體制造技術.
