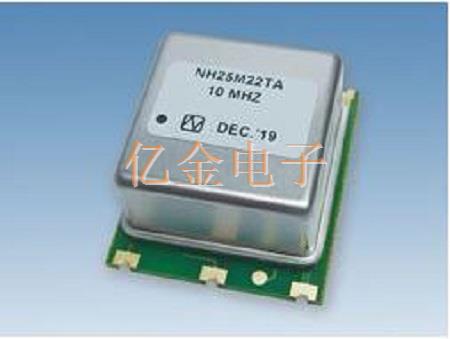

NDK技術再更新,推出低時延氣密封止包裝的Twin-OCXO
現在的社會什么是最重要的,當然是一個”新”;這是為什么呢,因為你只有新才能夠在別人心中留下深刻的印象,不管你是個人還是集體,或者組織也好,都是同樣的道理.現在人都在追求新穎是吧,企業也在追求創新;所以,這個社會中人也好,企業也好,只有不斷進步才不會被淘汰.所以NDK石英晶體公司再次發力,推出低時延氣密封止包裝的Twin-OCXO振蕩器NH25M22TA,引得世界為之側目.
該系列晶振的特征如下:
① 且具有優良的頻率溫度特性.
② 具有優良的老化率.
③ 從起振到平穩輸出波形的時間很短.
④ 采用了耐環境性能優良的的氣密封止包裝.
主要應用領域包含:
① 手機基站(5G CU,4G BBU).
② IEEE1588,同步以太網時鐘(SyncE).
③ 光傳輸系統Stratum 3E.
④ 頻率合成器.
⑤ 定時和同步測量設備.
該石英晶體振蕩器的參數規格如下:
|
型名 |
NH25M22TA |
|
|
尺寸大小 (L × W × H : mm) |
25.4 × 22 × 12.1 |
|
|
額定頻率 fnom (MHz) |
5, 10, 12.8, 13, 19.2, 20, 25.6, 30.72, 38.88, 40 |
|
|
電源電壓 VCC (V) |
+3.3 |
|
|
負載阻抗 CL (pF) |
15 |
|
|
工作溫度范圍 Topr (°C) |
-40 to +85 |
|
|
保存溫度范圍 Tstr (°C) |
-40 to +85 |
|
|
消耗電力 PCC (W) |
起動時 |
Max. 4.0 |
|
穩定時, at +25°C |
Max. 1.2 |
|
|
頻率偏差 Δf/fnom |
at +25°C, 出貨時點 |
Max. ± 100 × 10-9 |
|
頻率溫度特性 Δf/f |
在工作溫度范圍下 |
Max. ±1×10-9 |
|
電源電壓變動的頻率特性 Δf/f |
VCC ± 5% |
Max. ± 1×10-9 |
|
老化率 Δf/f |
以接入電源30日后的頻率為基準 |
Max. ± 0.5 × 10-9 / day |
|
Max. ± 50 × 10-9 / year |
||
|
穩定化時間 (min.) |
在+25°C下，以通上電源60分鐘后的頻率為基準來調整頻率偏差至指定偏差以內所需的時間 |
Max. 5 / within ± 100 × 10-9 |
|
頻率可變范圍 Δf/f |
Vcont = +1.4V ± 1.4V |
|
|
Min. ± 1 × 10-6 |
||
|
頻率變化極性 |
Positive |
|
|
輸出電壓 |
LVCMOS |
|
|
波形對稱 (%) |
at(VOH + VOL) / 2 |
45 to 55 |
|
規格料號 |
NSC5244A |
|

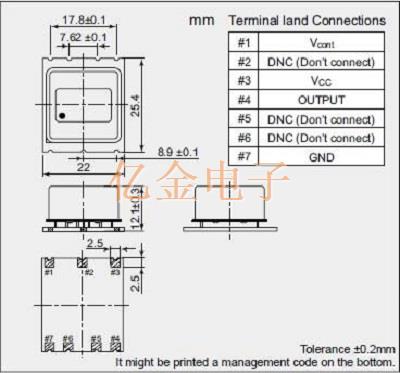

該石英晶振的外觀尺寸圖如下:
通過上述描述來看,NDK旗下這款晶振的性能著實優越,如若不然也不會被應用在通信設備,定時設備和測量設備之上了.Twin-OCXO是世界同級別OCXO晶振中性能最高的晶體振蕩器.它運用了用兩個晶體諧振器極為準確地測出恒溫槽的溫度,根據數字信號處理進行溫度控制的新技術.
