日本村田晶振,貼片晶振,TSS-3225J晶振,XRCJK26M000F1QC3P0晶振

頻率：12M~52MHZ

尺寸：3.2x2.5mm

3225mm體積非常小的SMDcrystal器件,3225晶振是民用小型無線數碼產品的不錯選擇,小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.

訂購熱線：0755-27876565

muRata-1

村田公司是一家使用性能優異電子原料,設計、制造最先進的陶瓷晶振,陶瓷晶體諧振器,陶瓷濾波器電子元器件及多功能高密度模塊的企業.不僅是手機、家電,汽車相關的應用、能源管理系統、醫療保健器材等,都有村田公司的身影.

村田自1973年在中國香港成立第一家銷售公司起,至今村田中國已擁有19個銷售據點、4個工廠以及4個研發設計基地,近距離為客戶提供及時有效的服務和技術支持.村田中國以滿足客戶的要求作為企業經營的最優先課題,全體員工同心協力完成工作.

從設計階段開始減少環保負荷的體制建設,村田由環保主管董事?lián)握麄€(gè)集團的環?；顒?dòng)的總負責人,由環保部跨事業所支持和促進環?；顒?dòng).此外,社長的咨詢機構—環保委員會,還針對各據點的活動情況和全公司的環保課題進行議論和探討.此外,為大力推進二氧化碳減排活動,設立了“防止全球變暖委員會”,加快設計、開發和生產過程中CO2減排活動的步伐.

截止到2006年度,村田晶振公司在國內外的所有生產據點以及國內的非生產據點——村田制作所總公司、東京分公司、營業所,均取得了ISO14001認證.此后,村田努力開展體系整合,并于2007年3月在國內集團的34個據點完成了向ISO14001多站認證的轉變.村田力求通過此舉,落實從設計、開發到生產、銷售的一條龍環保管理,同時還將在一部分據點取得顯著成效的改善事例推廣應用到其他據點等,以提高整個集團的環?？?jī)效.

yijin-1

日本村田晶振,貼片晶振,TSS-3225J晶振,XRCJK26M000F1QC3P0晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

yijin-2

產品類別	水晶單位
系列	XRCJK
類型	TSS-3225J晶振
晶振頻率	12M~52MHZ
頻率容差	最多+/- 10ppm。（25 +/- 3℃）
工作溫度范圍	-30℃至85℃
溫度變化	最多+/- 15ppm
頻率老化	+/- 3ppm最大/年
等效串聯電阻（ESR）	最大80歐姆
驅動電平（DL）	30μW
負載電容（Cs）	為8pF
形狀	SMD
洗	無法使用
長x寬（大?。?/span>	3.2x2.5mm

村田貼片晶振型號對照表

XRCHJ	TDS-2520F晶振	2.5×2.0×0.5	16至52MHz	縫合密封包適用于各類數字通訊設備
XRCJK	TSS-3225J晶振	3.2×2.5×0.8	12到52MHz
XRCLK	TSS-5032A晶振	5.0×3.2×1.05	10到52MHz

yijin-3

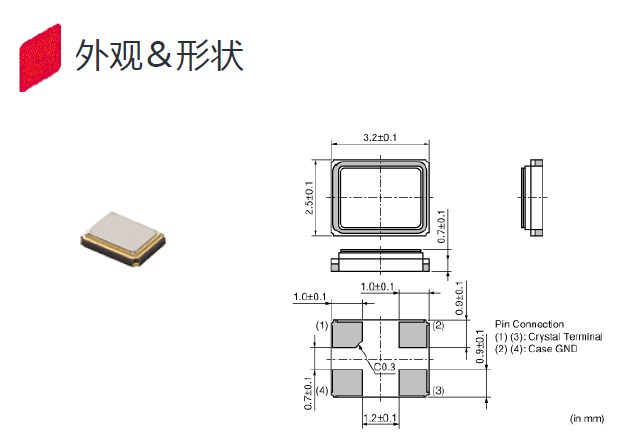

XRCJK26M000F1QC3P0 3.2-2.5

村田TSS-3225J晶振編碼

村田貼片晶振	型號	頻率	頻率公差	其他用途
XRCJK12M000F1QB4P0	TSS-3225J晶振	12.0000MHz	±10ppm max. (25±3℃)	消費級
XRCJK13M000F1QA3P0	TSS-3225J晶振	13.0000MHz	±10ppm max. (25±3℃)	消費級
XRCJK15M360F1QA0P0	TSS-3225J晶振	15.3600MHz	±10ppm max. (25±3℃)	消費級
XRCJK20M000F1QB3P0	TSS-3225J晶振	20.0000MHz	±10ppm max. (25±3℃)	消費級
XRCJK24M576F1QA0P0	TSS-3225J晶振	24.5760MHz	±10ppm max. (25±3℃)	消費級
XRCJK26M000F1QC3P0	TSS-3225J就	26.0000MHz	±10ppm max. (25±3℃)	消費級
XRCJK36M000F1QA0P0	TSS-3225J晶振	36.0000MHz	±10ppm max. (25±3℃)	消費級
XRCJK40M000F1QA2P0	TSS-3225J晶振	40.0000MHz	±10ppm max. (25±3℃)	消費級
XRCJK52M000F1QA0P0	TSS-3225J晶振	52.0000MHz	±10ppm max. (25±3℃)	消費級

yijin-4 在使用村田晶振時應注意以下事項:

以下是石英晶振電路設計匹配問題：

一般來說,微處理器的振蕩電路由考畢茲電路顯示派生如下：
鎘和CG是外部負載電容,其中已建成的芯片組.（請參閱芯片組的規格）
Rf為具有200KΩ/1MΩ反饋電阻.它的內置芯片一般設置.
Rd為限流電阻470Ω與1KΩ.這個阻力是沒有必要的公共電路,但僅用于具有高電源電路.

一個穩定的振蕩電路需要的負電阻,其值應是晶振阻力的至少五倍.它可寫為|-R|>5的Rr.
例如,為了獲得穩定的振蕩電路中,IC的負電阻的值必須小于200Ω時的村田晶振電阻值是40Ω.負阻“的標準來評估一個振蕩電路的質量.在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的.因此,這是非常重要的衡量負電阻（-R）以下說明：

線路連接的電阻（R）與晶體串聯
（2）從起點到振蕩的停止點調整R的值.
（3）振蕩期間測量R的值.
（4）你將能夠獲得負電阻的值,|·R|= R +的Rr,和RR =晶振的阻力.
附：所連接的電路的雜散電容,可能會影響測定值.

如果村田車載晶振的參數是正常的,但它不工作穩步振蕩電路中,我們將不得不找出IC的電阻值是否過低驅動電路.如果是這樣的話,我們有三種方法來改善這樣的情況：

降低外部電容（Cd和CG）的值,并采用其他晶振具有較低負載電容（CL）.
采用具有較低電阻（RR）的晶振.
使用光盤和CG的不等價的設計.我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.日本村田晶振,貼片晶振,TSS-3225J晶振,XRCJK26M000F1QC3P0晶振

當有信號輸出從XOUT但不辛,其表示后面的功耗的情況下-電極后端電路是極其巨大的.我們可以添加一個緩沖電路的輸出和它的后電極之間,以驅動后端電路.

但1-5的方法上面提到的,你也可以按照步驟1-4-4的三種方法.如有不明白請聯系我公司晶振的應用工程師尋求進一步的幫助,如果你的問題不能得到解決.系統無法運行,因?yàn)榫w沒有足夠的輸出波形振幅.
