DSB321SDN,溫度補償晶振,32.768M,3225進口貼片,1XTW32768MEA

頻率：32.768MHz

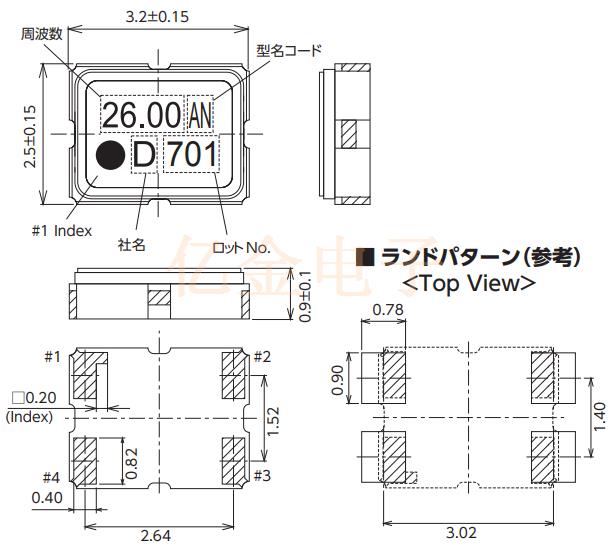

尺寸：3.2*2.5*0.9mm

DSB321SDN,溫度補償晶振,32.768M,3225進口貼片,1XTW32768MEA 溫度補償晶體振蕩器又稱溫補晶振，英文簡稱為TCXO，是在一定的溫度范圍內通過一定的補償方式，而保持晶體振蕩器的輸出頻率在一定的精度范圍內的晶體振蕩器。日本KDS晶振中的DSB321SDN系列晶振就是一款TCXO晶振，3225尺寸，支持低電壓，低相位噪聲，為單體結構。該系列中的1XTW32768MEA 晶振的頻率是32.768MHz，3225貼片晶振，電壓3.3V，多用于手機、GPS/GNSS、工業用無線通信設備等。

訂購熱線：0755-27876565

yijin-1

DSB321SDN,溫度補償晶振,32.768M,3225進口貼片,1XTW32768MEA

溫度補償晶體振蕩器又稱溫補晶振，英文簡稱為TCXO，是在一定的溫度范圍內通過一定的補償方式，而保持晶體振蕩器的輸出頻率在一定的精度范圍內的石英晶體振蕩器。日本KDS晶振中的DSB321SDN系列晶振就是一款TCXO晶振，3225尺寸，支持低電壓，低相位噪聲，為單體結構。該系列中的1XTW32768MEA 晶振的頻率是32.768MHz，3225貼片晶振，電壓3.3V，多用于手機、GPS/GNSS、工業用無線通信設備等。

溫補晶振根據補償方式分可為兩大類，一種是間接補償晶體振蕩器，即在壓控晶體振蕩器（vcxo）的前端加一溫度補償電阻網絡，用補償網絡的輸出電壓來控制vcxo的控制端電壓；另一種是直接補償晶體振蕩器（簡稱直補晶振），即直接在晶體振蕩電路的振蕩槽路加入具有溫度敏感性的補償阻容網絡，達到補償的目的。后者在電路中省去了vcxo，也無須對振蕩電路進行穩壓，因此在電路、功耗、體積以及批量生產等各個方面都具有一定的優勢。

yijin-2

DSB321SDN,溫度補償晶振,32.768M,3225進口貼片,1XTW32768MEA

類型	DSB321SDN (TCXO)
頻率范圍	9.6?52MHz
標準頻率	16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
驅動器級別	+1.68?+3.5V
電源電壓范圍	±20×10-6 （25°C 時）
電源電壓（Vcc）	+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流	+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
輸出電壓	0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載	10kΩ//10pF
常溫偏差	±1.5×10-6 max.（After 2 reflows）
溫度特性	±0.5×10-6,±2.5×10-6 max./-30?+85℃ ±0.5×10-6,±2.5×10-6 max./-40?+85℃（Option）
包裝單位	2000pcs./reel（φ180）

DSA1612SDN DSA211SDN DSA221SDN DSA321SDN DSB1612SDN DSB211SDN DSB221SDN DSB321SDN

yijin-3

DSB321SDN,溫度補償晶振,32.768M,3225進口貼片,1XTW32768MEA

yijin-4

DSB321SDN,溫度補償晶振,32.768M,3225進口貼片,1XTW32768MEA

溫度補償晶體振蕩器應注意：
a）要求在防靜電環境中安裝產品（有ic電路的對此項作要求）；
b）注意輕拿輕放，避免高位跌落或碰撞等引起的產品失效；
c）晶振所加電源電壓幅值、允差、極性正確；
d）注意電源紋波（低相噪晶振建議采用低紋波線性電源）；
e）輸出負載要匹配；
f）產品應貯存在環境溫度為－10℃～40℃、相對濕度不大于80%、周圍環境無酸性、堿性及其他有害氣體的庫房中。
