當前位置：首頁 » 歐美晶振 » 拉隆晶振 » Raltron晶振,貼片晶振,F10晶振

prevnext

Raltron晶振,貼片晶振,F10晶振

頻率：20M~45MHZ

尺寸：6.0X3.5mm

6035封裝石英貼片晶振分為四個焊接腳和兩個焊接腳，在不同環境下的多功能產品中具有高可靠性特點，不含鉛汞符合歐盟要求的環保要求。貼片晶振相較于插件晶振能夠應用于高速自動貼片機焊接，6035封裝石英表貼式晶體諧振器小型設計，是筆記本、數碼相機、智能手機、USB接口等智能設備優先選用的貼片晶振型號。

訂購熱線：0755-27876565

Raltron-1

Raltron晶振公司在其位于邁阿密的工廠生產一些較為高端精密的石英晶體振蕩器,有源晶振,溫補振蕩器.相對于一些石英晶體諧振器,石英晶體,貼片晶振,時鐘振蕩器以及過濾器,陶瓷諧振器,濾波器等則是在國內幾個工廠生產.通過將這些產品從香港的物流中心運往世界各地,Raltron晶振公司全體員工均以追求完美的服務以及卓越的品質為工作理念.

拉隆晶振,石英晶體,貼片晶振,水晶振蕩子,既有插件式也有SMD貼片式,廣泛使用于汽車電子,智能設備等產品中.

高精度石英晶體振蕩器,普通晶體振蕩器（SPXO）、壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）等,高頻率范圍,低電壓,低損耗的特點滿足惡劣環境中使用以及產品對于電力的需求.

同步模塊提供完整的時間解決方案,晶振,石英晶振,石英晶體諧振器,貼片晶振,陶瓷諧振器,聲表濾波器,陶瓷濾波器等用于GPS的時鐘同步,網絡通訊,以及無線設備等.

yijin-1

Raltron晶振,貼片晶振,F10晶振,6035封裝石英貼片晶振分為四個焊接腳和兩個焊接腳，兩個焊接腳的陶瓷面封裝晶振歸類于我們前面介紹晶振的文章中所說過的壓電石英晶體諧振器。在不同環境下的多功能產品中具有高可靠性特點，不含鉛汞符合歐盟要求的環保要求。6035兩腳貼片晶振通過嚴格的頻率分選，為編帶盤裝產品。貼片晶振相較于插件晶振能夠應用于高速自動貼片機焊接，6035封裝石英表貼式晶體諧振器小型設計，是筆記本、數碼相機、智能手機、USB接口等智能設備優先選用的貼片晶振型號。

貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

yijin-2

Raltron晶振規格	單位	F10晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	20MHZ~45MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-20°C ～ +70°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10-6 (標準), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.gslzqx.com
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF ,10PF,12PF,20PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

yijin-3

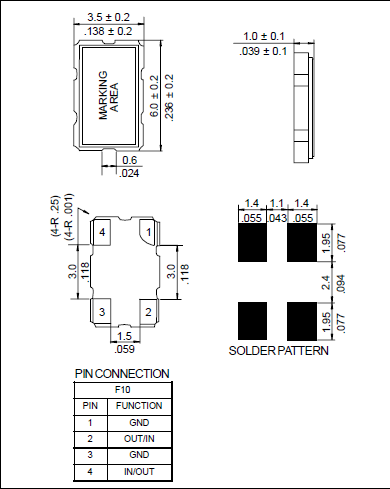

f-10 6035

yijin-4 在使用Raltron石英晶振時應注意以下事項：

石英晶體振蕩器和實時時鐘模塊：

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.Raltron晶振,貼片晶振,F10晶振

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

yijin-5

YJ-6

深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone 聯系人黃娜：18924600166

工作QQ:857950243

myt 貿易通：yijindz2014

tel 座機：0755-27876565

email 郵箱:yijindz@163.com

inter 網址：http://www.yijindz.com

mwx 微信：yijindz，公眾號：NDKcrystal

home 地址：廣東省深圳市寶安區107國道旁甲岸路

wxewm

F10晶振 6.0x3.5mm貼片晶振 Raltron晶振
