TXC晶振,差分晶體振蕩器,CJ晶振,CJ-153.600MBE-T晶振
頻率：50M~200MHZ
尺寸：5.0x3.2mm
差分石英晶體振蕩器、差分晶振使用于網絡路由器、SATA,光纖通信,10G以太網、超速光纖收發器、網絡交換機等網絡通訊設備中.網絡設備對高標準參考時鐘的需求尤其突出,要求做為系統性能重要參數的相位抖動具備低抖動特征.使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾(EMI)是高度免疫的.差分石英晶振滿足市場需求,實現高頻高精度等要求,更加保障了各種系統參考時鐘的可靠性.
臺灣晶技TXC晶振公司為一專業之頻率組件與感測組件供貨商,自1983年成立以來,始終致力于石英晶體相關諧振器(Crystal)、振蕩器(Oscillator) 32.768K鐘表晶振,溫補晶振,石英晶體振蕩器等頻率組件之研發、設計、生產與銷售,并因應市場應用與需求,透過自主核心技術,成功開發出各式感測組件(Sensor),產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場.
TXC晶振公司致力于研究,設計,制造和銷售雙列直插式封裝（DIP）和表面貼裝器件（SMD）石英晶體和振蕩器產品.TXC目前專營這些類別的產品：
晶體（32.768KHz,基本MHz,高精度MHz,汽車級）
振蕩器（32.768KHz,CMOS,硅MEMS,差分輸出,SAW,汽車級）
VCXO（CMOS,差分輸出）
TCXO（基本,GPS,精度）
OCXO（CMOS）
TXC晶振,差分晶體振蕩器,CJ晶振,CJ-153.600MBE-T晶振,差分晶振的使用特點在于能夠從50MHZ頻率做到700MHZ的超高頻點.特別是“SAW單元極低的抖動振蕩器”能達到聲表面波等要求值,簡稱為“低抖動振蕩器”.此款晶振電源電壓相較于之前能夠做到2.5V~3.3V之間,其工作溫度以及儲存溫度范圍遠遠超過了普通晶振,達到了-45℃~+100℃的溫度范圍,差分晶振的精度值(PPM)可精確到±10PM,普通晶振達不到的輸出電壓,差分晶振做到了1V,起振時間超快為0秒,隨機抖動性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是較為常見的,相位抖動能從0.3ps Max-1ps Max.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.
|
TXC晶振型號 |
符號 |
CJ晶振 |
|
輸出規格 |
- |
LV-PECL |
|
輸出頻率范圍 |
fo |
50~200MHz |
|
電源電壓 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
|
頻率公差 |
f_tol |
±50×10-6 max., ±100×10-6 max. |
|
保存溫度范圍 |
T_stg |
-55~+125℃ |
|
運行溫度范圍 |
T_use |
-10~+70℃ ,-40~+85℃ |
|
消耗電流 |
ICC |
45mA max. (fo≦170MHz) |
|
待機時電流（＃1引腳"L"） |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
50Ω to VCC-2V |
|
波形對稱 |
SYM |
45~55% [at outputs cross point] |
|
0電平電壓 |
VOL |
VCC-1.81~VCC-1.62V |
|
1電平電壓 |
VOH |
VCC-1.025~VCC-0.88V |
|
上升時間 下降時間 |
tr, tf |
0.5ns max. [20~80% Output, OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
-更多詳細常參數請聯系我們http://www.gslzqx.com/ |
|
差分輸出誤差 |
⊿VOD |
- |
|
補償電壓 |
VOS |
- |
|
補償電壓誤差 |
⊿VOS |
- |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |

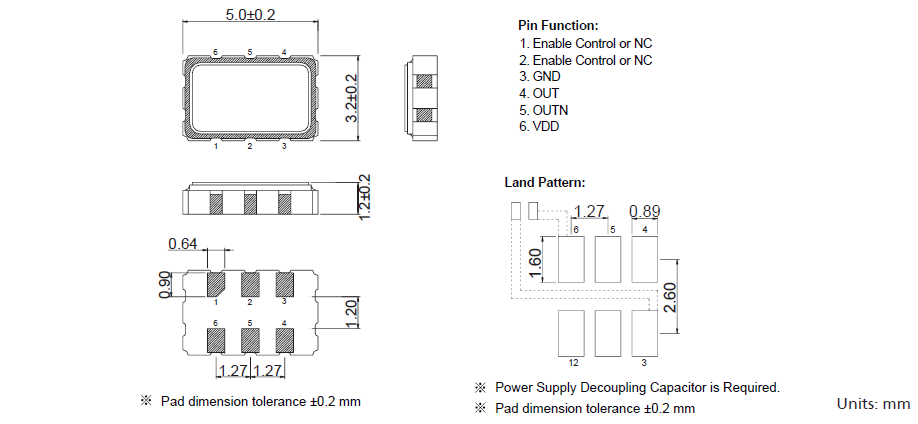

TXC差分晶體振蕩器5032六腳封裝原廠代碼
| 原廠代碼 | 品牌 | 代理商 | 型號 | 類型 | 頻率 | 包裝/封裝 | 尺寸 |
| CJ-153.600MBE-T | TXC晶振 | 億金電子 | CJ | VCXO | 153.6MHz | 6-SMD | (5.00mm x 3.20mm) |
| CJ-61.440MBE-T | TXC晶振 | 億金電子 | CJ | VCXO | 61.44MHz | 6-SMD | (5.00mm x 3.20mm) |
| CJ-122.880MBE-T | TXC晶振 | 億金電子 | CJ | VCXO | 122.88MHz | 6-SMD | (5.00mm x 3.20mm) |
在使用TXC晶振時應注意
標稱頻率：
振蕩器輸出頻率的標稱值.
總體頻率容差：
振蕩器輸出頻率的偏差程度
標稱頻率.（這包括溫度偏差,常溫和電源變化.）
工作溫度范圍 ：
溫度范圍內的輸出頻率容差振蕩器和其他輸出信號特性可以滿足設定規格.
絕對最大額定值：
保證振蕩器的最大額定值;這個限制絕不能超過.如果超過此額定值,LVPECL差分輸出振蕩器的可靠性可能會降低或振蕩器本身可能會被摧毀.
待機功能：
控制（啟動或停止）振蕩的功能帶外部數字信號的振蕩器,TXC晶振,差分晶體振蕩器,CJ晶振,CJ-153.600MBE-T晶振
三態：
具有高功能的晶體時鐘振蕩器振蕩停止時的阻抗輸出狀態
待機功能.
目前的消費 ：當一個電力供應終端的電流值振蕩器振蕩.
上升時間（Tr）：
輸出波形從“L”變化所需的時間水平到“H”水平.請參閱每個的輸出波形圖
產品系列.
下降時間（Tf）：
輸出波形從“H”變化所需的時間等級為“L”級.請參閱每個的輸出波形圖
產品系列.
扇出：可連接到輸出的TTL門數振蕩器的終端.振蕩開始時間：振蕩器輸出幅度達到的時間電源電壓施加到指定值后的指定值振蕩器已打開.
深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD
聯系人黃娜：18924600166
工作QQ:857950243
貿易通：yijindz2014
座機：0755-27876565
郵箱:yijindz@163.com
網址：http://www.yijindz.com
微信：yijindz，公眾號：NDKcrystal
地址：廣東省深圳市寶安區107國道旁甲岸路
