石英晶體的彈性常數

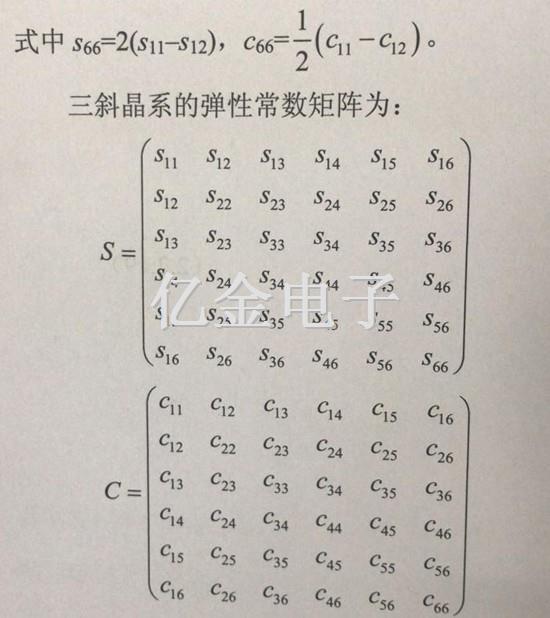

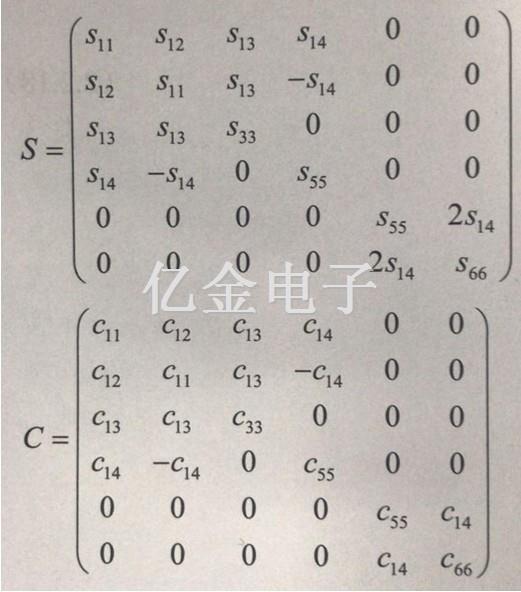

通過上節討論,我們已經知道石英晶體的彈性常數矩陣為：

晶體的彈性常數反映晶體的彈性性質。從這些彈性常數矩陣看出,用雙足標表示的彈性常數共有36個分量。三斜晶系是完全各向異性體,對稱性最低,36個不等于零的彈性常數分量中,獨立的分量有21個。而石英晶體諧振器,石英晶體的獨立彈性常數分量為6個。

當彈性常數s和c，的足標i，=1，2，3時，它分別表示沿x，y，z方向的彈性伸縮性質；當i，j4，5，6時，它分別表示沿x，y，z平面的切變性質；當i≠j它分別表示兩種伸縮之間或兩種切變之間，以及伸縮與切變之間的彈性耦合性質。這種彈性常數又稱為交叉彈性常數，現在以石英貼片晶振,石英晶體的彈性柔順常數為例，進一步說明如下：

（1）與石英晶體伸縮性質有關的彈性柔順常數為s11，s22(=s11），s33。

（2）與石英晶體伸縮之間耦合性質有關的交叉彈性柔順常數為：s12，s13，S2（=S13）。

（3）與石英晶體切變性質有關的彈性柔順常數為s44=s55，s55)，s66.

（4）與石英晶體切變之間耦合性質有關的交叉彈性柔順常數為：s56(=2S14).

（5）與石英晶振晶體伸縮和切變之間耦合性質有關的交叉彈性柔順常數為：s14，524（=-S14)。

石英晶體的原子面符號

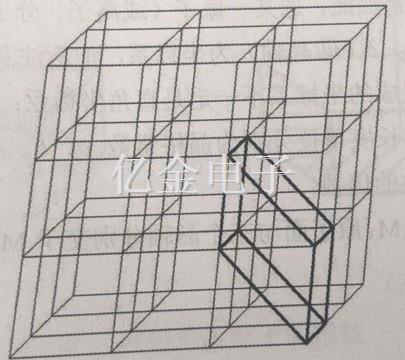

石英晶體和非晶體本質差別在于它們的內部結構是否存在周期性。為了描述晶體結構的周期性,用空間點陣來模擬晶體內部結構。通過點陣的“點子”作三組向不同的平行線,就構成了空間格子,稱為“晶格”,如圖1.2.1。

圖1.2.1晶格示意圖

整個空間格子是由一個單元重復排列的結果,這個重復單元就稱為“晶胞”。晶胞是石英晶體結構的基本單元,晶胞的形狀和大小由晶胞參數(晶胞的幾個邊長和這幾個邊長之間的夾角)來決定。晶胞的選擇不是唯一的,除反映晶體內部的周期性外,還要反映晶體的外部對稱性。

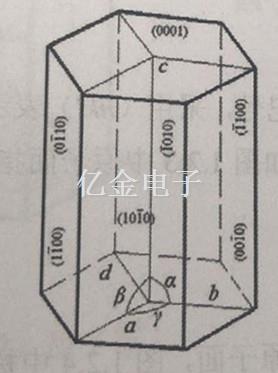

石英晶體的晶胞是選擇如圖1.2.2所示的六角晶胞,其晶胞參數為c=b=d4.9404A;c=5.394A;a=B=90°;y=120°

圖1.2.2六角晶胞示意圖

在晶體點陣中,通過任一點子,可以作全同的原子面和一原子面平行,構成一族平行原子面。這樣一族原子面包含了所有點子,它們不僅平行而且等距,各原子面上點子分布情況相同。晶體中有無限多族平行原子面。不同族原子面在石英晶振晶體中的方位不同,原子面的間距不同,原子在原子面上的分布不同,相應的物理性質也不同。因此,我們用原子面指數來表示該族原子面的方位,代表該族原子面。為了表明各個原子面,一般采用原子面指數(hk)表示,只有三角晶系和六角晶系才采用原子面指數(hki1)表示,現分別介紹如下。

一、一般晶系原子面指數表示法

從幾何學中知道要描述一個平面的方位,就要選一個坐標系,然后標出這個平面在此坐標軸上的截距,或標出這個平面的法線在此坐標系中的方向余弦,描述原子面的方位也是如此。選某一原子(或離子、分子)的重心為坐標原點,以晶胞的三個邊a、b、c(即晶軸)為坐標系,但應注意：

(1)由貼片晶振晶軸組成的坐標系不一定是直角坐標系

(2)晶軸上的長度單位分別為晶格常數a、b、c,所以截距的數值是相應晶格常數的倍數。

例如M1、M2、M3原子面與三個晶軸分別交于M1、M2、M3點,如圖1.2.3所示,三個截距為

圖1.2.3(236)原子面

知道了原子面在坐標中的截距,就等于知道原子面在晶體中的方位,所以也可用截距p、q、r來標志原子面,但由于原子面與某晶軸平行時相應的截距為無限大,為了避免出現無限大,改用截距倒數的互質比。

來標記原子面,為了簡化常略去比例記號,采用(hk)表示,(hk)就稱為原子面指數(或晶面指數、密勒指數),例如圖1.2.3中原子面指數為(2,3,6)即：

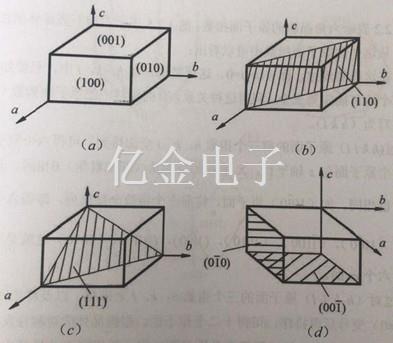

有時也稱MM2M3平面為(2,3,6)原子面,圖1.2.4中標出了一些簡單的原子面指數,因為有源晶振,石英晶振晶軸有正向、負向之分,所以原子面指數也有正、負之分,通常將負號寫在指數的上面,例如(010)原子面,就表示原子面與a軸、c軸平行,與b軸的截距為-b。

圖1.24一些簡單的原子面指數

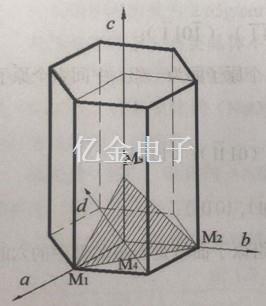

六角晶系和三角晶系原子面指數表示法上述原子面表示法可用于全部晶系,具有普遍性,但在六角晶系中采用四個晶軸的坐標系比較方便,四個晶軸中的a、b、d、軸在同一平面上,互成120°0,夾角,c軸則與此平面垂直。原子面指數(hk1)中h、k、i、l則分別對應于a、b、d、c軸截距倒數的互質比。例如,某原子面與四個晶軸分別交于M1M2M3M4點,如圖1.2.5所示四個截距為

OM2=pa=4a

OM2=qb=4b

OM3=rc=2c

OM4=td=-2d

圖1.2.5(1122)原子面

這些截距倒數的互質比為

可見圖M1M2M3M4面的原子面指數為 (1122)。

圖12.2表示六角晶胞的原子面指數,圖1.2.5表示右旋石英晶振,石英晶體的部分原子面指數,從這些的原子面指數中可以看出:

(1)存在這樣的規律,即h+k+i=0。這就是說,在h,k,i中,只要知道其中兩個即可確定第三個,利用這種關系,有的資料中把原子面指數(h k i l)簡寫為(h k l)。

(2)通過(hkiD)原子面的前三個指數h,k,i全部排列,可得六個原子面,這六個原子面與z軸平行,X射線的反射角(即掠射角) θ相同。其物理性質也相同。如(1010)原子面,將前三個指數全部排列,即得六個原子面為(1010),(1100),(0110),(100),(0110),(1010)這就是石英晶體的六個m面。

(3)通過對(hki1)原子面的三個指數h,k,l全排列,以及將第四個指數l(l0)變號后再排序,可得十二個原子面,根據晶體的對稱性發現這十個原子面可分為二組,每組六個原子面,同一組原子面的性質完全相同例如:(1011)原子面,將前三個的指數全排列,即得六個原子面為(101i),(1101),(0111),(1101),(011),(1011)將第四個指數變號后,再全排列,又得六個原子面為(1011),(101),(011),(1101),(0111),(1011)將這十二個原子面分成兩組,前三個和后三個原子面為一組,中間六個原子

面為一組,即:

甲組:(1011),(1101),(0111),(1101),(0111),(1011)

乙組:(1101),(011),(1011),(1011),(1101),(01)

將這些結果與圖1.2.6比較,即可看出,甲組原子面就是石英晶體中的六的R面,乙組原子面就是石英晶體中的六個r面

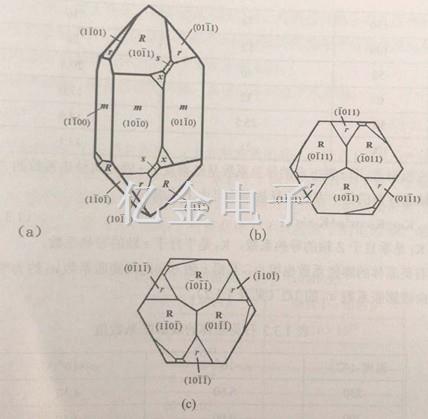

(a)右旋石英晶體(b)上部R面和r面(c)下部R面和r面

圖1.2.6右旋石英晶體的原子面指數

石英晶體的彈性性質

在外力作用下,物體的大小和形狀都要發生變化,通常稱之為形變。如果外力撤消后,物體能恢復原狀,則這種性質稱為物體的彈性;如果外力撤消后,物體不能恢復原狀,則這種性質就稱為物體的塑性。自然界既不存在完全彈性的物體,也不存在完全塑性的物體。對于任何物體,當外力小時,形變也小,外力撤消后,物體可完全復原;當外力大時,形變也大。若外力過大,形變超過一定限度,物體就不會復原了。這就說明,物體有一定的彈性限度,超過這個限度就變成塑性。與壓電有關的問題,都屬于彈性限度范圍內的問題。因此,這里僅討論物體的彈性性質。

一、應力

選兩根長度相等,粗細不同的橡皮繩,當這兩根橡皮繩受到相同的拉力作用時,顯然,細橡皮繩比粗橡皮繩拉得長一些。為什么在相同的外力作用下,它們的伸長量不一樣呢?這是因為兩根橡皮繩的粗細不一樣,也就是橫截面的大小不樣。由此可見,在拉力的作用下,物體的伸長量不僅與力的大小有關,而且還與物體的橫截面的大小有關。為了計入橫截面大小的影響,引入單位面積的作用力(即應力)這個概念,它的數學表達式為:

式中,T為應力,F為作用力,A為橫截面(即力的作用面積)。通常規定作用力為拉力時,T>0,作用力為壓力時,T<0。

二、應變

選擇兩根長度不等,但粗細相同的橡皮繩,當這兩根橡皮繩受到相同的拉力作用時,它們的應力相同,而伸長量不同,即長橡皮繩比短橡皮繩拉得長一些。由此可見,物體的伸長量不僅與應力有關,而且還與原來的長度有關。為了計入長度的影響,引入單位長度的伸長量(即應變)這個概念。它的數學表達式為

                              (2.2.2)

式中,S為應變,l為原長,△l為伸長量,△l為單位長度的伸長量(或相對伸長量)。

三、正應力與正應變

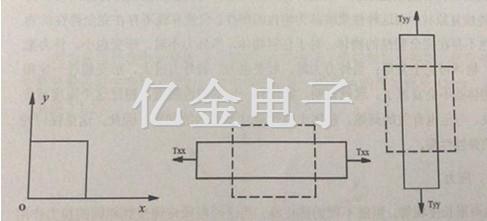

如圖2.2.1(a)所示的小方片,當它受到x方向的應力作用時,除在x方向產生伸長外,同時在y方向也產生收縮,如圖2.2.1(b)所示。同樣,當小方片受到y方向的應力作用時,除了在y方向產生伸長外,同時在x方向也產生收縮

如圖2.2.1(c)所示。上述

 (a)未受力情況(b)沿x方向受力時的形變情況(c)沿y方向受力時的形變情況

圖2.2.1小方片應力、應變示意圖

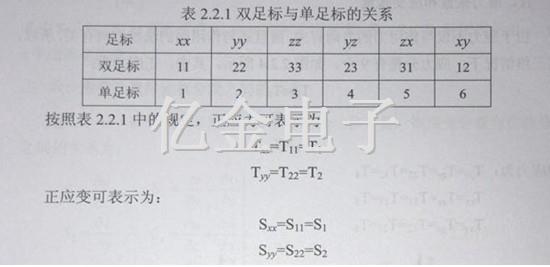

沿x方向應力和y方向應力的特點是,力的方向與作用面垂直(或力的方向與作用面的法線方向平行)。為了反應這兩個方向在應力符號上要附加兩個足標,例如Tx和Ty。應力的第一個足標表示力的方向,第二個足標表示作用面的法線方向。同理,應變也有兩個足標,例如Sx和Sy應變的第一個足標表示原長度的方向,第二個足標表示伸長量的方向,Tx、Ty又稱正應力(或伸縮應力),Sx、Sy又稱為正應變(或伸縮應變)為了簡便,通常將足標中的(x,y,z)用(1,2,3)表示,而且將雙足標簡化為單足標,雙足標與單足標的關系如表2.2.1所示。

四、切應力與切應變

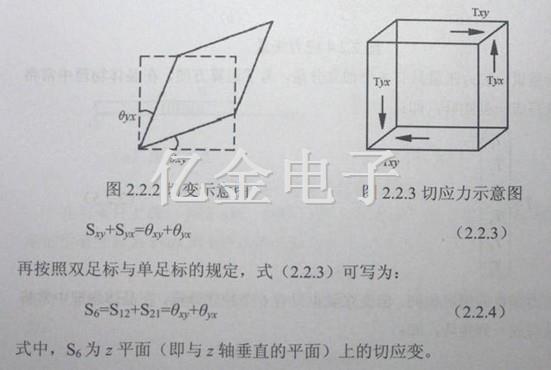

形變前為一正方形的薄片,在形變后變為菱形,這樣的形變稱為石英晶振晶體的切變,如圖22.2所示。從圖中看出,切變的特點是形變前、后四個邊之間的夾角發生了變化,一個對角線被拉長,另一個對角線被壓縮。而且角度6xy和eyx的變化越大,切變越大。因此切應變與這兩個角度之間的關系為：

顯然,S6這種切應變,在如圖2.2.3所示的兩對應力(Tyx,Tyx和Txy,Tyx)的作用下產生的,而這兩對應力稱為切應力。石英晶振,有源晶振,石英晶體諧振器等壓電水晶元件切應力的特點是:力的方向與作用面平行,它可以使物體產生切變,而不能使物體產生轉動,故有:

Tyx= Txy = T21 = T12 =T6

五、應力張量和應變張量

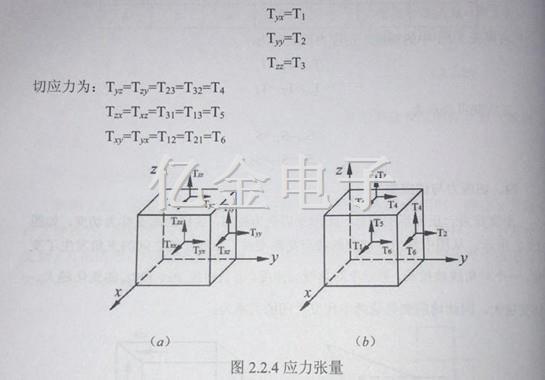

由于應力不僅與作用力的方向有關,而且還與作用面的法線方向有關,所以,在三維情況下,應力分量有9個,如圖224所示。其中,正應力為:

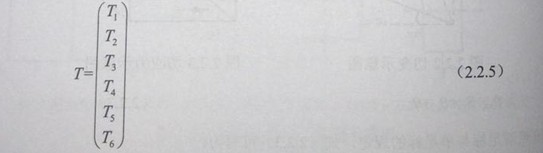

這就是說,應力張量只有6個獨立分量,為了運算方便,在晶體物理中常將應力張量寫成一列矩陣,即:

與應力張量的情況相同,應變張量也只有6個獨立分量。在晶體物理中常將應變張量寫成一列矩陣,即：

式中S1、S2、S3分別表示沿x、y、z方向的正應變;S4、S5、S6分別表示沿x、y、z平面的切應變。

六、應變分量與位移分量之間的關系

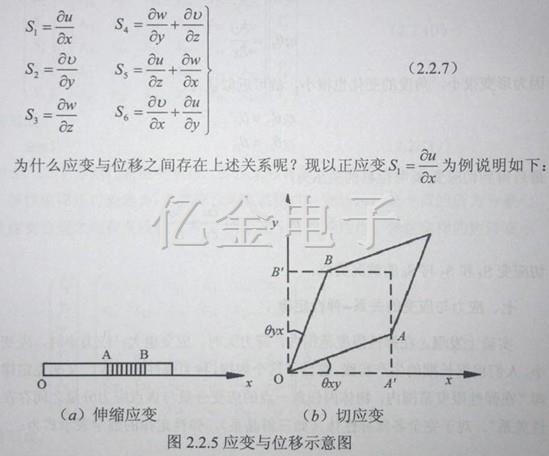

設u、v、w分別表示沿x、y、z方向的位移分量,則應變分量與位移分量之間的關系為:

在石英晶振桿上選一小段AB,如圖22.5(a)所示,若A端的位置坐標為x,B端的位置坐標為x+dx,則AB小段的原長為:

x+dx-r=dx

在外力作用下,若A端的位移為u,B端的位移為u+dh,則AB兩端的相對位移為

u+du-u=du

當da=0時,它表示AB兩端的位移相等,即原長不變。當dh≠0時,它表示AB兩端的位移不等,即AB段的長度發生了變化,而dh就是等于它沿x方向的伸長量。根據正應變的定義:沿x方向的正應變S1等于x方向的伸長量與x方向上的原長之比,即得到     S1=正應變S2和S3與S1的情況類似。

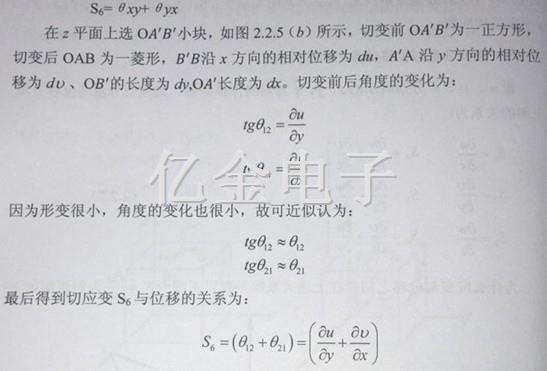

再以切應變S6為例。根據切應變的定義:

切應變S4和S5與S6的情況類似。

七、應力與應變的關系一彈性定律

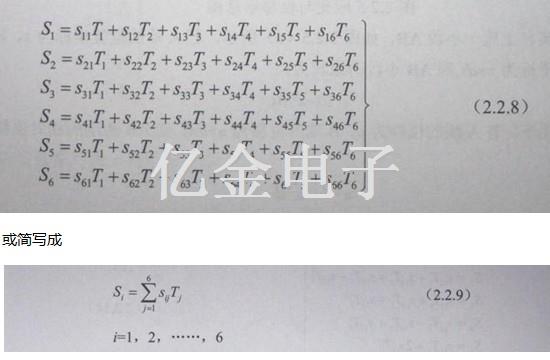

實驗上發現,在彈性限度范圍內,有源晶振,石英晶體振蕩器應力大時,應變也大;應力小時,應變也小。人們根據長期的生產實踐,總結了這個規律,稱為彈性定律或廣義胡克定律,即“在彈性限度范圍內,物體內任意一點的應變分量與該點應力分量之間存在線性關系”。對于完全各向異性體(如三斜晶系),彈性定律的數學表示式為:

式中系數S稱為彈性柔順常數,并有Sij=Sji(i≠j),由式(2.2.8)可以看出不僅正應力能產生正應變,而且切應力也能產生正應變;同樣,不僅切應力能產生切應變,而且正應力也能產生切應變。這就是說,在一般情況下,應變與應力之間的關系是比較復雜的。

石英晶體無論是天然的還是人造的,都不同程度地存在一些疵病(缺陷)。它們不僅是由于在石英晶體生長過程中受到種種條件的影響而產生,就是在已形成的晶體中和生長完成后,外界條件的變化(主要是溫度)產生的缺陷。這些缺陷會影響其可用程度和石英晶體元件的性能,以下簡要介紹幾種常見的缺陷。

一、雙晶

雙晶是指兩個以上的同種晶體,按一定規律相互連生在一起。即在同塊晶體中,同時存在兩個方位不同的左旋部分(或右旋部分)。其中一部分繞Z軸轉180°后方與另一部分連生在一起,這兩部分的z軸彼此平行,所以兩部分的光學性能相同,而電軸兩部分相差180°,故它們的極性相反(見圖1.4.1)。

光雙晶是異旋晶體的連生,即在一塊貼片晶振晶體中,同時存在左旋和右旋兩個部分,它們連生在一起,左旋和右旋的光軸彼此平行,但旋光性相反,此外電軸極性也相反(見圖1.4.2)。

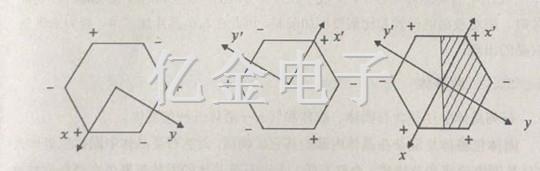

(a)左旋石英晶體的極性;(b)繞光軸轉180°°后左旋石英晶體的極性C)電雙晶的極性;

圖1.4.1電雙晶極性示意圖

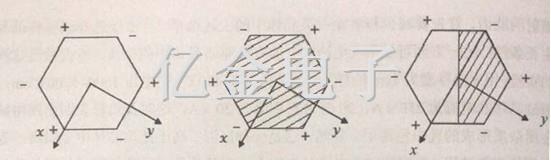

(a)左旋石英晶體的極性;(b)右旋石英晶體的極性;(c)光雙晶的極性;

圖1.4.2光雙晶極性示意圖

電雙晶又稱道芬雙晶;光雙晶又稱巴西雙晶。雙晶的邊界可用氫氟酸腐蝕顯示出來(見圖1.4.3)。

雙晶多出現在天然石英晶體中,但在石英晶體諧振器晶片加工中也會誘發出雙晶。例如：石英晶片加熱溫度超過573℃,或雖然不超過573°C,但石英片內部溫度梯度太大,都可能產生電雙晶;又如:晶片研磨時,由于機械應力的作用,可能產生微小的道芬雙晶。

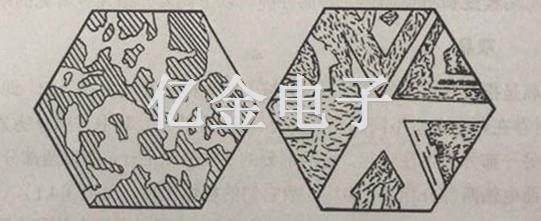

(a)電雙晶腐蝕圖像(b)光雙晶腐蝕圖像

圖1.4.3電雙晶、光雙晶在z平面上的腐蝕圖像

在壓電石英晶體元件中,一般不允許含有雙晶,若要利用含有雙晶的石英晶片時,則對雙晶的位置和比例要嚴加限制,因此在石英晶片加工中,要力求避免雙晶的出現

二、包裹體

石英晶體中往往含有固體、膠體和氣—一液體三種包裹體。

固體包裹體是混雜在晶體內部的其它礦物質,天然石英晶振,石英晶體中固體包裹體大部分是圍巖碎屑和黃鐵礦、金紅石等。人造石英晶體的固體包裹體主要是硅酸鐵鈉( NaFesi2O6.2H2O),它是由高壓釜內壁被腐蝕脫落的亞鐵離子和其它離子,與NaOH或Na2CO3溶液和SiO2等產生化學反應而形成的。

膠體包裹體是含鉀(K)、鈉(Na)硅酸鹽膠體所組成。它是由于石英晶體生長過程中,溫度發生波動時溶液中的二氧化碳達到超飽和狀態,來不及結晶而形成膠體包裹體。

氣一液包裹體中的液體主要是水溶液、碳酸和其它混合液,氣體是二氧化碳及揮發性化合物等,氣一液包裹體多集中在晶體底部包裹體是石英晶體的一種主要缺陷,實驗表明,如果晶片中含有大的針狀包裹體時,對石英晶體元件的電性能影響很大。

石英晶體的包裹體可用顯微鏡觀察法或油槽觀察法等進行檢查

三、藍針

石英晶體中藍色針狀的缺陷稱為藍針。

藍針形成的原因很多,有人認為藍針內部包含有鐵、錳、銅、鋅等金屬氧化物,在這些氧化物外部還有密集的小氣泡或小水珠,當光線通過它們時,除藍色光線外,其它光都被吸收掉,因此在晶體內部呈現藍色針狀缺陷。還有人研究發現,存在藍針的地方有很細的裂縫,它與晶體原有宏觀裂隙平行生長,說明藍針是屬于晶體內部機械破壞的結果。

對一般應用的壓電石英水晶振蕩子,石英晶振,貼片晶振晶片可以存在藍針,但用于制造穩定度高的和頻率比較高的石英晶體元件時,不允許其石英晶片有藍針存在。

四、其它疵病

在一些晶體中,可隱隱看出數個晶體的影子,這叫幻影或稱魔幻。它是由于晶體生長中斷了一段時間,后來又在晶面上繼續結晶而形成的。幻影破壞了晶體格架的完整性,影響晶體的彈性,屬晶體內部深處的缺陷。

裂隙是存在于晶體內部的小裂縫。它的形成可能是由于生長區中二氧化硅供應不足,雜質分布不均勻,籽晶不完善,機械應力和溫度變化不均勻等緣故節瘤是由許多小晶塊構成的鑲嵌結構,其形狀像是很小的晶體鑲嵌到大晶體的表面。這種鑲嵌結構是受溫度、壓力、溶液飽和程度和混合物數量等生長條件影響而形成.

石英晶體振蕩器,有源晶振,石英晶振晶體內部某處有集中的許多微小氣泡和小裂隙,呈現白色如棉花狀,這種缺陷俗稱為棉。
