日本進口車規級NDK晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C貼片晶振
頻率：24MHz
尺寸：2.0 × 1.6 × 0.7mm
日本進口車規級NDK晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C貼片晶振，日本NDK晶振公司，2016晶振,日本進口晶振,車規級晶振,NDK晶振,NZ2016SHA晶振,NZ2016SH-24.000MHZNSC5022C晶振,貼片晶振,石英晶振,有源證件,小體積晶振,車載收音機晶振,車載空調系統控制器晶振，NT2016SA-26.000000MHZ-NBG2晶振，NZ2520SB-32.768KHZ-NSA3536C晶振，NT3225SA-26.000000MHZ晶振

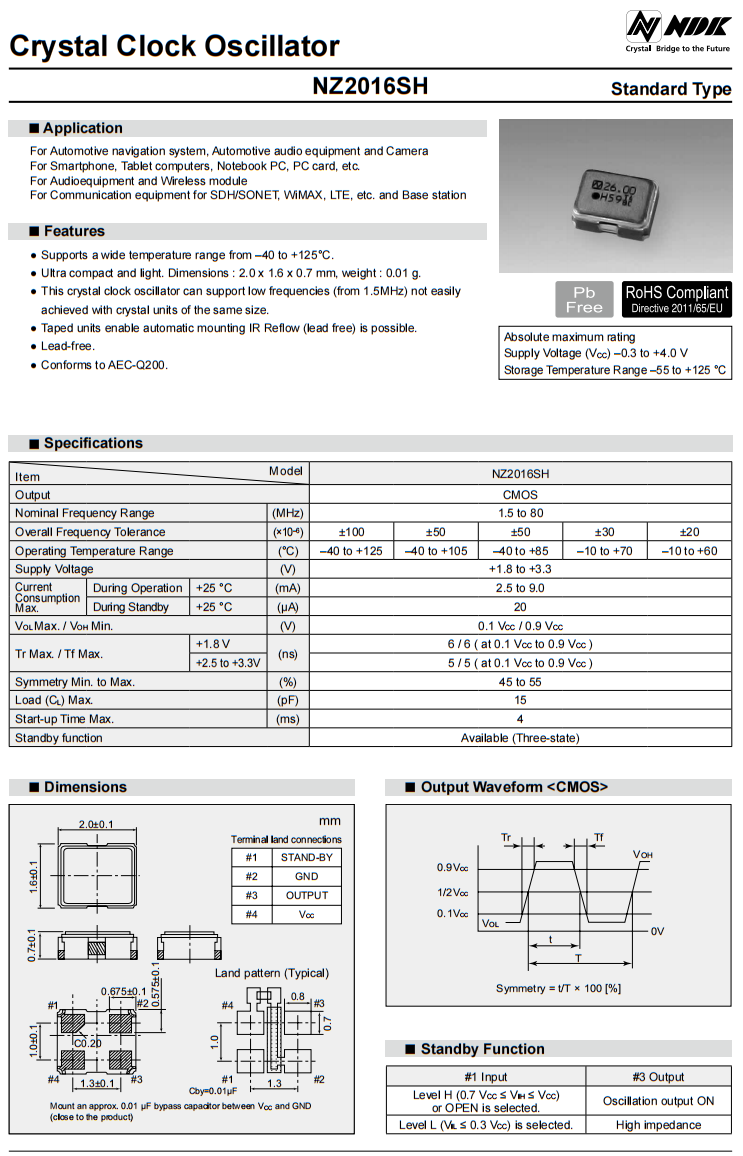

日本進口車規級NDK晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C貼片晶振
Item
Symbol
Value
Unit
Nominal frequency
fnom
32.768
MHz
Package size (L×W×H)
-
2.0 × 1.6 × 0.7
mm
Supply voltage
VCC
+1.8 to +3.3
V
Current consumption
ICC
Max.32 (Typ. 18)
μA
(Standard type)
Current Consumption (Oscillation start-up time reduction type)
ICC
Max.72 (Typ. 41)
μA
Stand-by current (At stand-by)
IST
Max.5
μA
Output specification
-
CMOS
-
Load
CL
Max.15
pF
Storage temperature range
Tstr
-55 to +125
℃
Operating temperature range
Topr
-40 to +125
-40 to +105
-40 to +85
℃
Overall frequency tolerance
Δf/fnom
Max. ±100
Max. ±50
Max. ±30
ppm
Output voltage
VOL
Max. 0.1 VCC
V
Output voltage
VOH
Min. 0.9 VCC
V
Rise (tr), fall (tf) time
tr/tf
Max.50
ns
Symmetry
SYM
45 to 55
%
Start-up time (Standard type)
tsu
Max. 30 at Vcc=1.8V
ms
Max. 20 at Vcc=2.5V to 3.3V
Start-up time (Oscillation start-up time reduction type)
tsu
Max. 4 at Vcc=1.8V to 3.3V
ms
Frequency aging
-
Max. ±5
ppm
日本進口車規級NDK晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C貼片晶振
日本進口車規級NDK晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C貼片晶振
在使用NDK晶振時應注意以下事項：
石英晶體振蕩器的處理與其略有不同其他電子元件.請閱讀以下注意事項小心地正確使用晶體振蕩器確保設備的最佳性能.

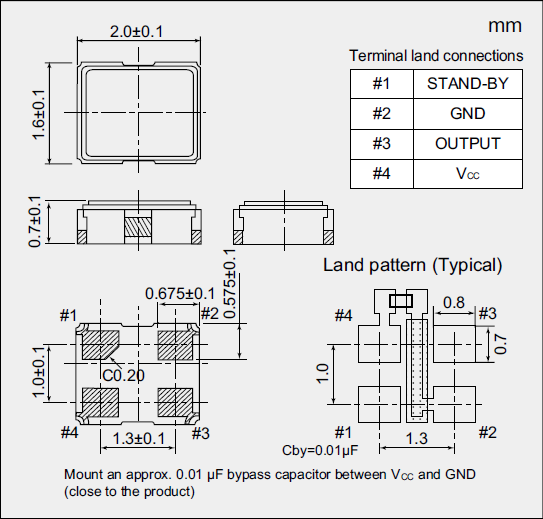

1.電源：旁路電容使用本產品時,請放置一個約0.01的旁路電容μF,介于電源和GND之間（盡可能靠近產品終端盡可能）.
2.安裝表面貼裝晶體時鐘振蕩器：
（1）安裝電路板后溫度快速變化當安裝板的材料為表面安裝時陶瓷有晶體時鐘振蕩器封裝膨脹系數不同于陶瓷的膨脹系數材料,焊接的圓角部分可能會破裂,如果受到影響長時間反復發生極端溫度變化.你在這樣的條件下,建議情況是這樣的事先檢查過.
（2）通過自動安裝進行沖擊當晶體時鐘振蕩器被吸附或吸入時自動安裝或超過的沖擊過程安裝振蕩器時會發生指定值板,振蕩器的特性會改變或惡化.
（3）板彎曲應力將晶體時鐘振蕩器焊接到印刷后板,彎曲板可能會導致焊接部分剝落關閉或振蕩器封裝由于機械應力而破裂.
3.抗跌落沖擊力：本目錄中的產品設計得非常高抗自由落體沖擊（最多三次）.但是,如果錯誤地將產品從桌子等處丟棄,為確保最佳性能,建議您使用再次測量產品的性能或您要求我們再次測量它.
4.靜電：本目錄中的產品使用CMOS IC作為其有源產品元素.因此,在一個環境中處理產品對抗靜電的措施拍攝.
5.耐高溫：關于耐高溫性,使用產品時在溫度為+ 125°C的極端環境中超過24小時,產品的所有特點無法保證.要特別注意存放產品在正確的溫度范圍內.
6. EMI：當您考慮EMI時,低電源電壓建議使用（例如2.5V,1.8V,1.5V或0.9V）.此外,請事先咨詢我們有關的組合針對上述EMI的兩種對策.
7.超聲波清洗：當進行本目錄中超薄小有源貼片晶振的超聲波清潔時根據其安裝狀態和清潔條件等,該產品的晶體振蕩器可能會發生共振斷裂.在超聲波清潔之前,請務必檢查條件.
8.請將水晶時鐘振蕩器用于特殊用途時歡迎與我們聯系.
日本進口車規級NDK晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C貼片晶振
| NDK原廠編碼 | 生產廠商 | 型號 | 類型 | 頻率 | 電壓 |
| NZ2520SB-32.768KHZ-NSA3534C | NDK晶振 | NZ2520S | XO (Standard) | 32.768kHz | 1.8V |
| NZ2520SB-32.768KHZ-NSA3534C | NDK晶振 | NZ2520S | XO (Standard) | 32.768kHz | 1.8V |
| NZ2520SB-32.768KHZ-NSA3534C | NDK晶振 | NZ2520S | XO (Standard) | 32.768kHz | 1.8V |
| NT2016SA-26.000000MHZ-NBG2 | NDK晶振 | NT2016SA | TCXO | 26MHz | 1.8V |
| NT2016SA-26.000000MHZ-NBG2 | NDK晶振 | NT2016SA | TCXO | 26MHz | 1.8V |
| NT2016SA-26.000000MHZ-NBG2 | NDK晶振 | NT2016SA | TCXO | 26MHz | 1.8V |
| NZ2520SB-32.768KHZ-NSA3536C | NDK晶振 | NZ2520S | XO (Standard) | 32.768kHz | 3.3V |
| NZ2520SB-32.768KHZ-NSA3536C | NDK晶振 | NZ2520S | XO (Standard) | 32.768kHz | 3.3V |
| NZ2520SB-32.768KHZ-NSA3536C | NDK晶振 | NZ2520S | XO (Standard) | 32.768kHz | 3.3V |
| NT3225SA-13.000000MHZ | NDK晶振 | NT3225SA | VCTCXO | 13MHz | 3V |
| NT3225SA-13.000000MHZ | NDK晶振 | NT3225SA | VCTCXO | 13MHz | 3V |
| NT3225SA-13.000000MHZ | NDK晶振 | NT3225SA | VCTCXO | 13MHz | 3V |
| NT3225SA-19.680000MHZ | NDK晶振 | NT3225SA | VCTCXO | 19.68MHz | 3V |
| NT3225SA-19.680000MHZ | NDK晶振 | NT3225SA | VCTCXO | 19.68MHz | 3V |
| NT3225SA-19.680000MHZ | NDK晶振 | NT3225SA | VCTCXO | 19.68MHz | 3V |
| NT3225SA-26.000000MHZ | NDK晶振 | NT3225SA | VCTCXO | 26MHz | 3V |
| NT3225SA-26.000000MHZ | NDK晶振 | NT3225SA | VCTCXO | 26MHz | 3V |
| NT3225SA-26.000000MHZ | NDK晶振 | NT3225SA | VCTCXO | 26MHz | 3V |
| NT2016SA-16.368000 MHZ-NTG1 | NDK晶振 | NT2016SA | TCXO | 16.368MHz | 2.5V |
| NT2016SA-16.368000 MHZ-NTG1 | NDK晶振 | NT2016SA | TCXO | 16.368MHz | 2.5V |
| NT2016SA-16.368000 MHZ-NTG1 | NDK晶振 | NT2016SA | TCXO | 16.368MHz | 2.5V |
| NT3225SA-19.200000MHZ | NDK晶振 | NT3225SA | VCTCXO | 19.2MHz | 2.8V |
| NT3225SA-19.200000MHZ | NDK晶振 | NT3225SA | VCTCXO | 19.2MHz | 2.8V |
| NT3225SA-19.200000MHZ | NDK晶振 | NT3225SA | VCTCXO | 19.2MHz | 2.8V |
| NT3225SA-19.2M-DJA3002B | NDK晶振 | NT3225SA | TCXO | 19.2MHz | 2.8V |
| NT3225SA-19.2M-DJA3002B | NDK晶振 | NT3225SA | TCXO | 19.2MHz | 2.8V |
| NT3225SA-19.2M-DJA3002B | NDK晶振 | NT3225SA | TCXO | 19.2MHz | 2.8V |
| NT2520SA-26.000000MHZ-A1 | NDK晶振 | NT2520SA | TCXO | 26MHz | 2.4V |
| NT2520SA-26.000000MHZ-A1 | NDK晶振 | NT2520SA | TCXO | 26MHz | 2.4V |
| NT2520SA-26.000000MHZ-A1 | NDK晶振 | NT2520SA | TCXO | 26MHz | 2.4V |
| NZ2520SB-32.768KHZ-NSA3535C | NDK晶振 | NZ2520S | XO (Standard) | 32.768kHz | 2.5V |
| NZ2520SB-32.768KHZ-NSA3535C | NDK晶振 | NZ2520S | XO (Standard) | 32.768kHz | 2.5V |
| NZ2520SB-32.768KHZ-NSA3535C | NDK晶振 | NZ2520S | XO (Standard) | 32.768kHz | 2.5V |
