當前位置：首頁 » NDK晶振 » NDK晶振,TCXO晶振,NT7050BC晶振,高精密溫補晶振

prevnext

NDK晶振,TCXO晶振,NT7050BC晶振,高精密溫補晶振

頻率：10M~40MHZ

尺寸：5.0x7.0mm

溫補晶振(TCXO)是產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.溫補石英晶體振蕩器超小型,輕型.低消耗電流,表面貼片型產品.(可對應回流焊)無鉛產品.滿足無鉛焊接的高溫回流溫度曲線要求,帶有AFC(頻率控制)功能,Enable/Disable功能,產品本身可根據使用需要進行選擇.

訂購熱線：0755-27876565

日本電波工業株式會社NDK晶振經營范圍：晶體諧振器、晶體振蕩器等晶體元器件、應用器件、石英晶振,陶瓷晶振,聲表面諧振器,有源晶振,壓控振蕩器,貼片晶振,人工水晶及芯片等的晶體相關產品的制造與銷售

經營理念：

要認識到作為世界一流廠家的使命和責任,要始終在行業中起帶頭作用.

日本電波工業株式會社NDK晶振搶先取得社會需求,為客戶提供高質量的服務與晶振,石英晶振,有源晶振,壓控振蕩器,陶瓷晶振,聲表面諧振器,貼片晶振.

NDK晶振集團作為“地球內企業”,在保護地球環境方面發揮著領導作用.我們尊重歷史、文化和傳統的多樣性,并致力于“CSR經營”和“環境經營”.為取得社會的信任,為推動環境負荷最小化,集團還開展了各種各樣的活動.

NDK石英晶體在“制造、使用、有效利用、再利用”這樣一個產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”,實現與地球的和諧相處.

yijin-1

NDK晶振,TCXO晶振,NT7050BC晶振,高精密溫補晶振,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

yijin-2

NDK晶振型號		NT7050BC晶振
輸出頻率范圍		10~40MHz
標準頻率		16.368M/16.369M/19.2M/26M/33.6M/38.4M
電源電壓范圍		+1.68~+3.5V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待機時電流		-更多詳細參數信息請聯系我們http://www.gslzqx.com/
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±0.5×10^-6,±2.5×10^-6 max./40~+85℃ ±0.5×10^-6,±2.5×10^-6 max./-55~+125℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	-
	頻率控制極性	-
啟動時間		2.0ms max.

yijin-3

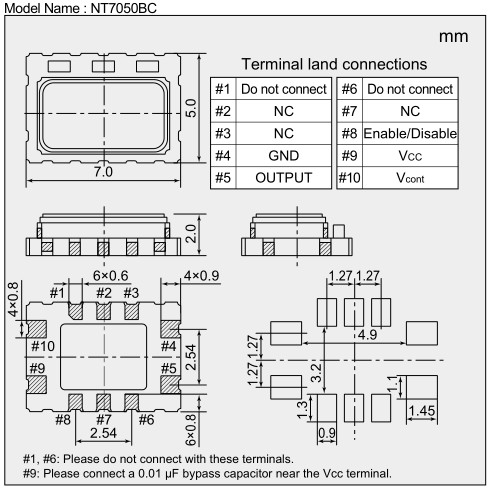

NT7050BC 5X7

NDK溫補晶體振蕩器部分型號選擇

NDK晶振型號	頻率范圍 (MHz)		尺寸大小 (mm)			工作溫度范圍 (℃)		頻率溫度特性	電源電壓 (V)
NDK晶振型號	Min.	Max.	L	W	H	Min.	Max.	[×10^-6]	[V_CC]
NT5032BA晶振 (具有E/D)	10	26	5.0	3.2	1.8	-10	+70	± 0.07	+3.3
	10	40	5.0	3.2	1.8	-40	+85	± 0.28	+3.3
	10	25	5.0	3.2	1.8	-40	+105	± 0.5	+3.3
NT5032BB晶振	10	26	5.0	3.2	1.8	-10	+70	± 0.07	+3.3
	10	40	5.0	3.2	1.8	-40	+85	± 0.28	+3.3
	10	25	5.0	3.2	1.8	-40	+105	± 0.5	+3.3
NT7050BB晶振	10	26	7.0	5.0	2.0	-10	+70	± 0.07	+3.3
	10	40	7.0	5.0	2.0	-40	+85	± 0.28	+3.3
	10	25	7.0	5.0	2.0	-40	+105	± 0.5	+3.3
NT7050BC晶振 (具有E/D)	10	26	7.0	5.0	2.0	-10	+70	± 0.07	+3.3
	10	40	7.0	5.0	2.0	-40	+85	± 0.28	+3.3
	10	25	7.0	5.0	2.0	-40	+105	± 0.5	+3.3

yijin-4 在使用NDK晶振時應注意

石英晶體振蕩器和實時時鐘模塊：

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.

1.噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.

2.電源線路

電源的線路阻抗應盡可能低.NDK晶振,TCXO晶振,NT7050BC晶振,高精密溫補晶振

3.輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

4.未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.NDK晶振,TCXO晶振,NT7050BC晶振,高精密溫補晶振

5.熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

6.安裝方向

振蕩器,7050貼片有源晶振的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

7.通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

yijin-5

YJ-6

深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone 聯系人黃娜：18924600166

工作QQ:857950243

myt 貿易通：yijindz2014

tel 座機：0755-27876565

email 郵箱:yijindz@163.com

inter 網址：http://www.yijindz.com

mwx 微信：yijindz，公眾號：NDKcrystal

home 地址：廣東省深圳市寶安區107國道旁甲岸路

wxewm

NT7050BC晶振 NDK高精度溫補晶振高速網絡TCXO振蕩器
