當前位置：首頁 » NDK晶振 » NDK晶振,TCXO晶振,NT3225SA晶振,NT3225SA-26.000000MHZ-G5晶振

prevnext

NDK晶振,TCXO晶振,NT3225SA晶振,NT3225SA-26.000000MHZ-G5晶振

頻率：10M~40MHZ

尺寸：3.2x2.5mm

3225mm體積的溫補晶振(TCXO),是目前有源晶振中體積比較小的一款,產品本身帶溫度補償作用的石英晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.超小型,輕型.低消耗電流,表面貼片型產品.(可對應回流焊)無鉛產品.滿足無鉛焊接的高溫回流溫度曲線要求,帶有AFC(頻率控制)功能,Enable/Disable功能,產品本身可根據使用需要進行選擇.

訂購熱線：0755-27876565

NDK-1

日本電波工業株式會社NDK晶振經營范圍：晶體諧振器、晶體振蕩器等晶體元器件、應用器件、石英晶振,陶瓷晶振,聲表面諧振器,有源晶振,壓控振蕩器,貼片晶振,人工水晶及芯片等的晶體相關產品的制造與銷售

日本電波工業株式會社NDK晶振經營范圍：晶體諧振器、晶體振蕩器等晶體元器件、應用器件、石英晶振,陶瓷晶振,聲表面諧振器,有源晶振,壓控振蕩器,貼片晶振,人工水晶及芯片等的晶體相關產品的制造與銷售

NDK晶振日本電波工業株式會社由于制造普通晶體振蕩器（PXO）、壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）、陶瓷諧振器等涉及高溫處理,所以需要大量電力的過程.通過使產品更加緊湊,可以增加每個工序引入的零件數量.設備功耗幾乎不影響零件數量.因此,每個產品的功耗減少由于增加的部件的數量,然后抑制二氧化碳排放.與這項改革,減少功耗設備也實施.為了快速響應我們的客戶需求,我們整合了我們的基本技術,設計技術,生產技術和制造技術,成功地減少和減輕產品使用最先進的技術.

yijin-1

NDK晶振,TCXO晶振,NT3225SA晶振,NT3225SA-26.000000MHZ-G5晶振,溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM~2.0 PPM,工作溫度范圍: - 30度~85度,電源電壓:1.8V~3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

有源晶振頻率越高一般價格越高.但頻率越高,頻差越大,從綜合角度考慮,一般工程師會選用頻率低但穩定的晶振,自己做倍頻電路.總之石英晶振是根據需要去選擇合適的頻率,并不是晶振頻率越大就越好.要看具體需求.比如基站中一般用10MHz的恒溫晶振（OCXO）,因其有很好的頻率穩定性,屬于高端晶振.至于范圍,晶振的頻率做的太高的話,就會失去意義,因為有其他更好的晶振頻率產品代替.產品頻率范圍是：25kHz-1.3G,基本上所有應用中的晶振都可以在產品中找到.

yijin-2

NDK晶振型號		NT3225SA晶振
輸出頻率范圍		10~40MHz
標準頻率		16.368M/16.369M/19.2M/26M/33.6M/38.4M/52M
電源電壓范圍		+1.68~+3.5V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待機時電流		-更多詳細參數請聯系我們http://www.gslzqx.com
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±0.5×10^-6,±2.5×10^-6 max./-30~+85℃ ±0.5×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	-
	頻率控制極性	-
啟動時間		2.0ms max.

yijin-3

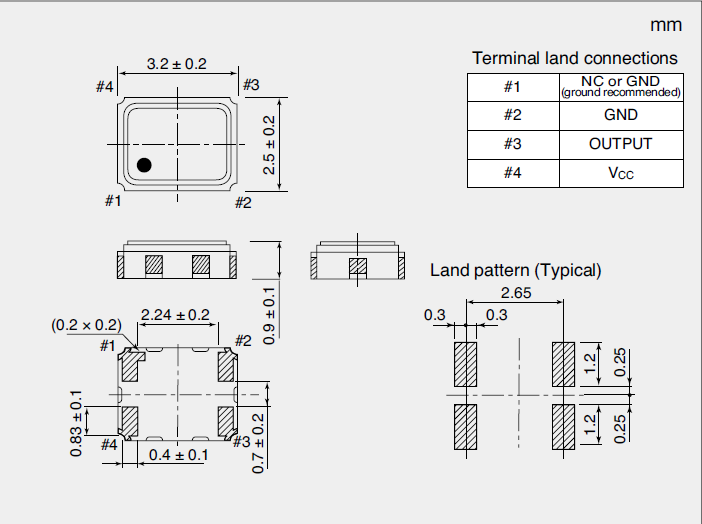

NT3225SA_3.2_2.5 TCXO

NDK高精度3225溫補晶振型號不同應用

特征	額定頻率范圍 (MHz)	頻率溫度特性	型名

RTC模塊	32.768kHz	±7.0×10^-6	NR3225SA晶振
對應寬溫的 32.768kHz	32.768kHz	±7.0×10^-6	NT3225SB晶振
帶有AFC（頻率控制）功能	10～40	±2.5×10^-6	NT3225SA溫補晶振
適用于高精度GPS	10～40	±0.5×10^-6	NT3225SA有源晶振
標準型	10～40	±2.5×10^-6	NT3225SA晶振

在使用NDK晶振時應注意以下事項：

如何正確的使用有源晶振

電處理：

將電源連接到有源晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.NDK晶振,TCXO晶振,NT3225SA晶振,NT3225SA-26.000000MHZ-G5晶振

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振,高精密GPS溫補晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,石英晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
