NDK晶振,溫補晶振,NT2016SA晶振,NT2016SB晶振,NT2016SA-26.000000MHZ-NBG2晶振

頻率：10M~52MHZ

尺寸：2.0x1.6mm

2016mm體積的溫補晶振(TCXO),是目前有源晶振中體積最小的一款,產品本身帶溫度補償作用的石英晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 對應IC可能) 高度：最高0.8 mm,體積：0.0022 cm3,重量：0.008 g,超小型,輕型.低消耗電流,表面貼片型產品.(可對應回流焊)無鉛產品.滿足無鉛焊接的高溫回流溫度曲線要求,帶有AFC(頻率控制)功能,Enable/Disable功能,產品本身可根據使用需要進行選擇.

訂購熱線：0755-27876565

NDK-2

NDK晶振日本電波工業株式會社已經建立和正在推動一項中期計劃的具體減排目標,以減少二氧化碳的排放是全球變暖的原因.它也有助于減少（抑制）CO2排放量,通過使用最先進的技術,實現最小化,以及減少石英晶體諧振器,石英晶體的重量和功耗,以支持社會的需要.

日本電波工業株式會社NDK晶振的新概念的溫補晶振,石英晶體振蕩器器件.通過產品生命周期提高整體節能貢獻和環境績效的舉措.制造-環境友好生產—優化-提高性能/效率的節能貢獻—通過制造致密/復雜產品減少資源節約—環境消除/減少環境負荷物質—這些是倡議的支柱.

日本電波工業株式會社NDK晶振經營范圍：晶體諧振器、晶體振蕩器等晶體元器件、應用器件、石英晶振,陶瓷晶振,聲表面諧振器,有源晶振,壓控振蕩器,貼片晶振,人工水晶及芯片等的晶體相關產品的制造與銷售

yijin-1

NDK晶振,溫補晶振,NT2016SA晶振,NT2016SB晶振,NT2016SA-26.000000MHZ-NBG2晶振,有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

yijin-2

型號		NT2016SA晶振
輸出頻率范圍		10~52MHz
標準頻率		16.368M/16.369M/19.2M/26M/33.6M/38.4M/52M
電源電壓范圍		+1.68~+3.5V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待機時電流		-更多詳細參數請聯系我們http://www.gslzqx.com
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±0.5×10^-6,±2.5×10^-6 max./-30?+85℃ ±0.5×10^-6,±2.5×10^-6 max./-40?+85℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	-
	頻率控制極性	-
啟動時間		2.0ms max.

NT2016SA_2.0_1.6 TCXO

NDK小型2016溫度補償晶振型號選型表

特征	頻率范圍 (MHz)	頻率溫度特性	NDK晶振型號

對應寬溫的	10～52	±0.5×10^-6	NT2016SE晶振
帶有同一頻率的兩個輸出功能	10～52	±2.0×10^-6	NT2016SC晶振
+1.2V、E/D功能	26～40	±0.5×10^-6	NT2016SB晶振
帶有溫度感應電壓輸出功能和E/D功能	10～52	±0.5×10^-6	NT2016SD晶振
帶有AFC（頻率控制）功能	10～52	±2.0×10^-6	NT2016SA晶振
適用于高精度GPS	10～52	±0.5×10^-6	NT2016SA晶振
適用于高精度GPS,E/D功能	10～52	±0.5×10^-6	NT2016SB晶振
具有Enable/Disable(Stand-by)功能	10～52	±2.0 ×10^-6	NT2016SB晶振

在使用NDK晶振時應注意以下事項：

盡管晶振質量高,性能穩定,但如果不注意使用同樣會對產品造成一定的損傷,因此我們?cè)谑褂卯a(chǎn)品時應注意以下幾點.

注意事項（焊接和安裝）

1.1.焊接條件

（1）回流焊接:請采用回流焊接方式將TCXO石英晶體振蕩器,貼片晶振安裝到電路板上.

焊劑：請使用松香類焊劑,不得使用水溶類焊劑.

焊料：請?jiān)谙铝袟l件下使用焊料（Sn-3.0Ag-0.5Cu）

標準焊膏厚度：0.10至0.15mm

	焊接方式
預熱	150至180℃ 60至120秒
加熱	220℃ min. 30至50秒
峰值溫度	245℃ min. 260℃ max. 5秒max.

（2）烙鐵焊接

如果不得不使用釬焊烙鐵來安裝晶振,則請不要讓烙鐵直接接觸元件.如果施加了過大的熱應力,元件接線端子或電氣特性有可能被破壞.請將焊料避開金屬帽（蓋）.

	焊接方式
預熱	150℃ 60秒
烙鐵加熱	350℃ max.
功率	30W max.
烙鐵形狀	3mm max.
焊接用時	5秒 max.
焊料	Sn-3.0Ag-0.5Cu

1.2.焊接最佳焊料用量

請確保焊料用量小于基底高度,以避免損壞金屬蓋與基底之間的密封件.

2.清洗

晶體諧振器不可清洗.

3.安裝注意事項

建議使用具備光學定位能力的貼裝機來貼裝2016溫補石英晶體振蕩器.根據貼裝機不同或條件不同,本元件受到機械作用力時有可能損壞.在大批量生產之前,請使用貼裝機對本元件進行評估.不得使用采用機械定位方式的貼裝機.NDK晶振,溫補晶振,NT2016SA晶振,NT2016SB晶振,NT2016SA-26.000000MHZ-NBG2晶振

yijin-5

YJ-6

深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone 聯系人黃娜：18924600166

工作QQ:857950243

myt 貿易通：yijindz2014

tel 座機：0755-27876565

email 郵箱:yijindz@163.com

inter 網址：http://www.yijindz.com

mwx 微信：yijindz，公眾號：NDKcrystal

home 地址：廣東省深圳市寶安區107國道旁甲岸路

wxewm

NT2016SA晶振 NT2016SB晶振 NDK高精度GPS溫補晶振

跟此產品相關的產品 / Related Products

: KDS晶振,石英晶體振蕩器,DSG211STA晶振; 貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

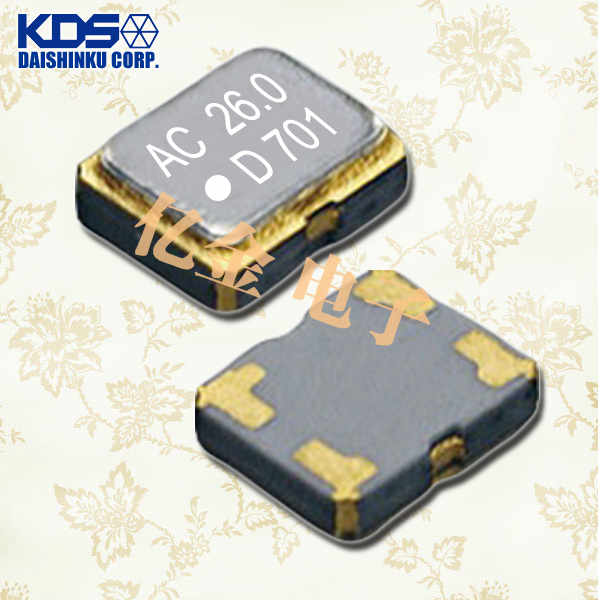

: KDS晶振,溫補晶振,DSB211SCM晶振,DSB211SCB晶振; 溫補晶振（TCXO）產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM?2.0 PPM,工作溫度范圍: - 30度?85度,電源電壓:1.8V?3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.
