日本KDS晶振,石英晶體振蕩器,DSO751SV晶振

頻率：0.5M~35MHZ

尺寸：7.3x4.9mm

有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH/SONET發射基站等領域.符合RoHS/無鉛.

訂購熱線：0755-27876565

KDS-1

日本株式會社大真空KDS晶振集團設立在日本國兵庫縣加古川市平岡町新在家,創業時間為1959年11月3日,正式注冊成立是在1963年5月8日,當時注冊資金高達321億日元之多,主要從事電子元件以及電子設備生產銷售一體化,包括晶體諧振器,音叉型晶體諧振器,石英晶體應用產品,晶體振蕩器,晶體濾波器,晶體光學產品,硅晶體時鐘設備,MEMS振蕩器等.

日本株式會社大真空KDS晶振自1959年建立以來一直遵從的三個理念“依賴”于“可靠的人”“可靠的產品”和“可靠的公司”.作為全球石英器件制造商,大真空KDS晶振努力幫助實現新一代電子社會,更方便人們更舒適,通過開發石英晶振, 壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）、陶瓷諧振器等晶體器件對全球環境友好.

日本株式會社KDS晶振不斷努力為我們的客戶在日本國內外提供世界一流的質量和滿意程度高.所生產石英晶體,陶瓷晶振,聲表面諧振器,有源晶振,小體積SPXO晶體振蕩器等器件遍布全球,包括美國、英國、德國,到中國,新加坡,泰國和其他亞洲國家.以“依賴”為公司方針,以客戶為導向,創新高效的經營管理,努力創造利潤,履行企業社會責任.

日本大真空株式會社KDS晶振,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,品牌是簡稱(KDS)當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.

日本大真空株式會社,KDS晶振品牌實力見證未來,KDS集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有壓控振蕩器,貼片晶振,陶瓷霧化片,32.768K鐘表晶振,溫補晶振的生產工廠,而天津KDS工廠是全球石英晶體生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷.

日本大真空株式會社KDS晶振遵守法規和監管要求,從事環保產品的開發.

環境政策,在其業務活動的所有領域,從開發、生產和銷售的壓電石英晶體元器件、壓電石英晶體、有源晶體、壓電陶瓷諧振器,大真空集團業務政策促進普遍信任的環境管理活動.

yijin-1

日本KDS晶振,石英晶體振蕩器,DSO751SV晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

yijin-2

KDS晶振項目	符號	DSO751SV晶振規格說明	條件
輸出頻率范圍	f₀	0.5MHz to 35MHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	3V to 3.3V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.gslzqx.com/
		H: -40℃ to +105℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

yijin-3

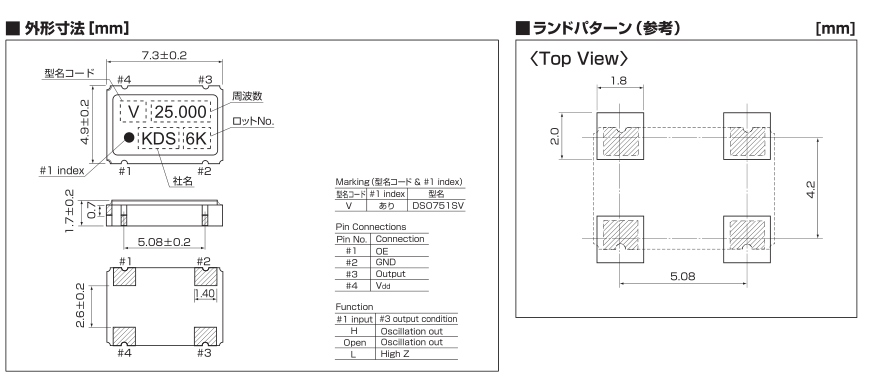

DSO751SV_7.3-4.9

在使用日本大真空晶振時應注意以下事項

石英晶振各項注意事項：

晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用.因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任.

1:機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.日本KDS晶振,石英晶體振蕩器,DSO751SV晶振

2:PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些KDS晶振,石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.
