當前位置：首頁 » KDS晶振 » KDS晶振,溫補有源晶振,DSB221SJ晶振

prevnext

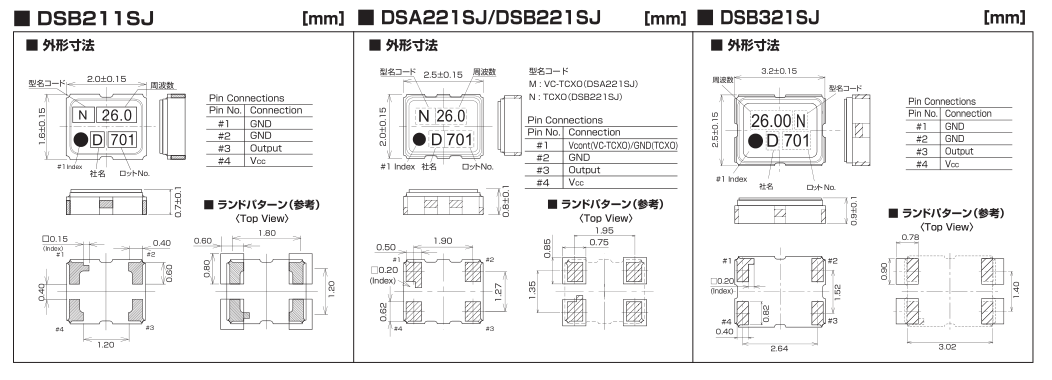

KDS晶振,溫補有源晶振,DSB221SJ晶振

頻率：10M~40MHZ

尺寸：2.5x2.0mmm

小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

訂購熱線：0755-27876565

KDS-1

日本株式會社大真空KDS晶振發展史：

1959年在在神戶市成立加工電子零件和石英晶體,進口晶振,KDS晶振,石英水晶振蕩子.

1963公司變更為合股公司組織.

1965開始大規模生產石英晶體諧振器,32.768K鐘表晶振,溫補晶振,石英晶體振蕩器等部件.

1970年日本株式會社大真空KDS晶振在東京辦事處開業.

1973年開設kurodasho廠（現在的西脅工廠）生產晶體管.

1974年開設川廠（現在的涼廠）是目前人造石英晶體,（SPXO）普通晶體振蕩器,(TCXO)溫補晶體振蕩器,(OCXO)恒溫晶體振蕩器等生產規模最大的.

1976年開設宮崎廠（目前九州大真空公司）為音叉型石英晶體諧振器生產,在加古川市完成新總部.

1977年成立和諧電子公司建立大真空（美國）有限公司開始向美國市場供應晶體諧振器.

1980年開設鳥取工廠（目前鳥取生產部）對晶體諧振器生產增加.同年開始生產石英晶體濾波器和晶振時鐘.

1981年建立大真空（香港）公司開始提供音叉型石英晶體諧振器,晶體振蕩器,有源晶振的香港和中國市場.

1983年大阪證券交易所二期上市.

1984年獨立完成中心實驗室,開設德島工廠（目前德島生產部）作為人造石英晶體的穩定的生產基地,部分設備和石英諧振器,開始大規模生產光學低通濾波器.

1985年打開德島第二廠開始生產陶瓷產品,有源晶振,壓控振蕩器,陶瓷晶振,聲表面諧振器,貼片晶振,陶瓷霧化片打開配送中心在加古川市.

1987名古屋辦事處開業.開始的溫度補償晶體振蕩器（TCXO晶振）生產和電壓控制晶體振蕩器（VCXO）.

1988建立大真空（新加坡）有限公司加強在東盟地區銷售.

1989更改公司名稱大真空第三十周年.建立了PT.KDS印度尼西亞啟動海外生產晶體諧振器.

1990-1991大阪證券交易所第一節上市.建立大真空（德國）公司加強在歐洲的銷售.

1993建立了天津該公司開始音叉型石英晶體諧振器,石英水晶振蕩子,陶瓷振動子,32.768K,時鐘晶體,壓電石英晶體的海外生產.

1996日本株式會社大真空KDS晶振獲得ISO9001（國際標準化組織質量管理標準）.

1998（獲得QS9000質量標準/汽車質量保證管理體系.）

2000獲得ISO14001（環境管理體系由國際標準化組織）,獲得ISO / TS 16949（技術規范由國際標準化組織）.

2003擴大生產規模天津加工廠面積,成立上海銳致國際貿易有限公司加強在中國的銷售.以和諧電子公司為我公司的綜合子公司加強石英晶振,壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）、陶瓷諧振器等器件業務.

2010日本株式會社大真空KDS晶振建立大真空（泰國）有限公司.

2012日本株式會社大真空KDS晶振擴大在加古川市中央實驗室的地板尺寸.

2013東京證券交易所第一節上市.

yijin-1

KDS晶振,溫補有源晶振,DSB221SJ晶振,溫補晶振（TCXO）產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM~2.0 PPM,工作溫度范圍: - 30度~85度,電源電壓:1.8V?3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

yijin-2

KDS晶振型號		DSB221SJ晶振
輸出頻率范圍		10M~40MHz
標準頻率		13MHz/19.2MHz/20MHz/26MHz/38.4MHz/40MHz
電源電壓范圍		+2.6V~+3.3V
電源電壓（Vcc）		+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待機時電流		-獲取等多晶振參數信息請聯系我們http://www.gslzqx.com
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±1.0×10^-6,±2.5×10^-6 max./-30~+85℃ ±1.0×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	±3.0×10^-6,±5.0×10^-6/Vcont=+1.4V±1V @V_CC≧+2.6V ±3.0×10^-6,±5.0×10^-6/Vcont=+0.9V±0.6V @V_CC=+1.8V
	頻率控制極性	正極性

yijin-3

在使用KDS晶振時應注意以下事項
如何正確的使用有源晶振

電處理：

將電源連接到有源晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.KDS晶振,溫補有源晶振,DSB221SJ晶振

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,超薄小有源貼片晶振晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

機械處理

當有源晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.
