當前位置：首頁 » 歐美晶振 » 格林雷晶振 » Greenray晶振,有源晶振,T75晶振

prevnext

Greenray晶振,有源晶振,T75晶振

頻率：10M~50MHZ

尺寸：5.0x7.0mm

小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗

訂購熱線：0755-27876565

Greenray-1

Greenray格林雷晶振集團致力于研發生產高精密,性能穩定的石英晶體振蕩器,滿足不同客戶的特殊要求,并且具有低噪音,低相位等特點.Greenray格林雷有源晶振,壓控振蕩器,（PXO）普通晶體振蕩器,(TCXO)溫補晶體振蕩器,(OCXO)恒溫晶體振蕩器等在產品中使用具備優異的振動性,耐沖擊等特性.Greenray格林雷還為廣大用戶提供具有良好可靠性,在產品中使用性能穩定強的自校準振蕩器,石英晶體振蕩器.

Greenray格林雷晶振集團所生產的石英晶振,貼片晶振,石英晶體振蕩器工作溫度范圍較廣在-55+125°C之間,Greenray格林雷OCXO晶體振蕩器的頻率穩定度在±0.005ppm較高精度,TCXO溫補晶振的頻率穩定度控制在±0.04ppm范圍的高精度,具有低相位,低抖動,低噪音等特性.

Greenray格林雷晶振集團廣泛用于通信行業的需求,包括為電信、無線和SATCOM以及WiMAX等新興技術而設計的產品,包括用于電信的Stratum III和IIIE.此外,我們還為全球導航衛星系統(如GPS)提供高精度有源晶振,石英晶體振蕩器,溫補晶振等.所生產的高精密晶體諧振器、普通晶體振蕩器（SPXO）、低噪音壓控晶體振蕩器（VCXO）、低振動溫補晶體振蕩器（TCXO）、高穩定恒溫晶體振蕩器（OCXO）廣泛用于一些檢測儀器,高端設備儀器,高精密設備等產品中.

yijin-1

Greenray晶振,有源晶振,T75晶振,溫補晶振（TCXO）產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM~2.0 PPM,工作溫度范圍: - 30度?85度,電源電壓:1.8V?3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

yijin-2

Greenray晶振型號		T75晶振
輸出頻率范圍		10~50MHz
標準頻率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
電源電壓范圍		+1.68?+3.5V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待機時電流		-更多詳細信息請聯系我們http://www.gslzqx.com
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10-6 max.（After 2 reflows）
	溫度特性	±0.5×10-6,±2.5×10-6 max./-30?+85℃ ±0.5×10-6,±2.5×10-6 max./-40?+85℃（Option）
	電源電壓特性	±0.2×10-6 max.（VCC ±5%）
	負載變化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10-6 max./year
頻率控制	控制靈敏度	-
	頻率控制極性	-
啟動時間		2.0ms max.

yijin-3

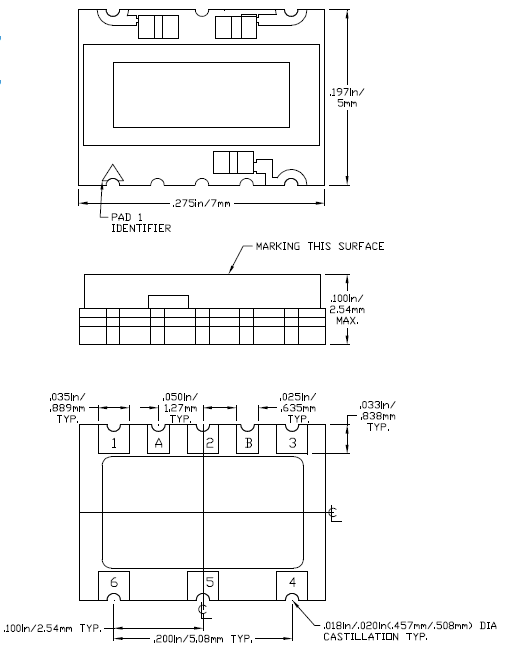

t75 7.00 x 5.00 TCXO

yijin-4

在使用Greenray晶振時應注意以下事項:

晶體產品線路焊接安裝時注意事項

耐焊性：

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.Greenray晶振,有源晶振,T75晶振

（1）柱面式產品和DIP產品

晶振產品類型	晶振焊接條件
插件晶振型,是指石英晶振采用引腳直插模式的情況下比如：橢圓形引腳插件,圓柱晶體引腳插件	手工焊接+300°C或低于3秒鐘請勿加熱封裝材料超過+150°C
SMD型貼片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情況下,有些型號晶振高溫可達260°,有些只可達230°	+260°C或低于@最大值 10 s 請勿加熱封裝材料超過+150°C

(2)SMD產品回流焊接條件圖

用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷.請聯系我們以便獲取相關信息.

盡可能使溫度變化曲線保持平滑：
