PE77J時鐘振蕩器,PECL有源晶振,PE7745JEV-156.25MDK,進口低抖動晶振,Pletronics振蕩器
頻率：156.25MHz

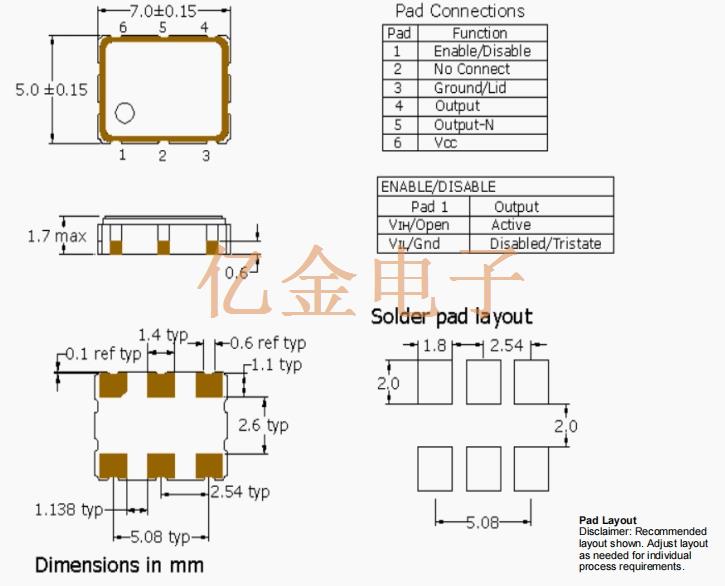

尺寸：7.00 x 5.00 mm
PE77J時鐘振蕩器,PECL有源晶振,PE7745JEV-156.25MDK,進口低抖動晶振,Pletronics振蕩器
Pletronics. Inc 是一家美國專業從事石英晶體諧振器（Crystal Resonators）、石英晶體振蕩器（Oscillators）及頻率控制元件設計、生產與銷售的領先制造商。自1970年成立以來，公司始終以高精度、高可靠性和定制化能力為核心競爭力，服務于全球通信、工業自動化、醫療設備、航空航天及消費電子等高端領域。
在高速數字電路和通信系統對時鐘信號要求嚴苛的背景下，Pletronics晶振的 PE7745JEV - 156.25MDK振蕩器表現卓越。作為進口的 PECL 有源晶振，也就是 PE77J 時鐘振蕩器，它以出色的性能滿足了眾多高精度應用的需求。該晶振能夠穩定輸出 156.25MHz 的頻率，為電子設備提供精準的時鐘基準。其顯著優勢在于低抖動特性，低抖動意味著信號的穩定性極高，能有效降低數據傳輸過程中的誤碼率，確保設備在高速運行時的可靠性。PECL（正發射極耦合邏輯）輸出接口具有高速、低噪聲的特點，能適應高速數據處理的要求。它適用于通信基站、高速網絡設備、數據中心等對時鐘信號質量要求極高的場景，可保障信號的準確傳輸和處理，提升整個系統的運行效率和穩定性。
PE77J時鐘振蕩器,PECL有源晶振,PE7745JEV-156.25MDK,進口低抖動晶振,Pletronics振蕩器

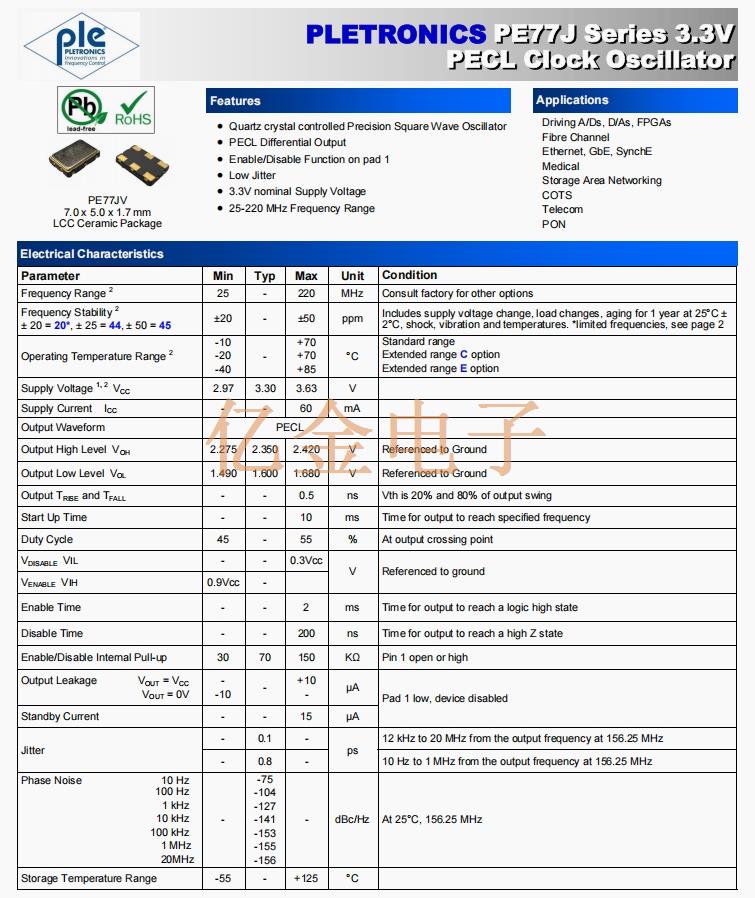

| Parameter | Min | Typ | Max | Unit | |
| Frequency Range 2 | 25 | - | 220 | MHz | |
|
Frequency Stability 2
± 20 = 20*, ± 25 = 44, ± 50 = 45
|
±20 | - | ±50 | ppm | |
| Operating Temperature Range 2 |
-10 -20 -40 |
- |
+70 +70 +85 |
°C | |
| Supply Voltage 1, 2 VCC | 2.97 | 3.30 | 3.63 | V | |
| Supply Current ICC | - | - | 60 | mA | |
| Output Waveform | PECL晶振 | ||||
| Output High Level VOH | 2.275 | 2.350 | 2.420 | V | |
| Output Low Level VOL | 1.490 | 1.600 | 1.680 | V | |
| Output TRISE and TFALL | - | - | 0.5 | ns | |
| Start Up Time | - | - | 10 | ms | |
| Duty Cycle | 45 | - | 55 | % | |
| VDISABLE VIL | - | - | 0.3Vcc | V | |
| VENABLE VIH | 0.9Vcc | - | |||
| Enable Time | - | - | 2 | ms | |
| Disable Time | - | - | 200 | ns | |
| Enable/Disable Internal Pull-up | 30 | 70 | 150 | KΩ | |
|
Output Leakage VOUT = VCC VOUT = 0V |
- -10 |
- |
+10 - |
µA | |
| Standby Current | - | - | 15 | µA | |
| Jitter | - | 0.1 | - | ps | |
| - | 0.8 | - | |||
|
Phase Noise 10 Hz
100 Hz
1 kHz
10 kHz
100 kHz
1 MHz
20MHz |
- |
-75 -104 -127 -141 -153 -155 -156 |
- | dBc/Hz | |
| Storage Temperature Range | -55 | - | +125 | °C | |
PE77J時鐘振蕩器,PECL有源晶振,PE7745JEV-156.25MDK,進口低抖動晶振,Pletronics振蕩器
PE77J時鐘振蕩器,PECL有源晶振,PE7745JEV-156.25MDK,進口低抖動晶振,Pletronics振蕩器
所有有源晶振產品的共同點
1、抗沖擊
產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 （比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
5、鹵化合物
請勿在鹵素氣體環境下使用石英晶振產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
