當前位置：首頁 » 歐美晶振 » CTS晶振 » CTS晶振,5032四腳貼片晶振,GA534晶振

prevnext

CTS晶振,5032四腳貼片晶振,GA534晶振

頻率：8M~40MHZ

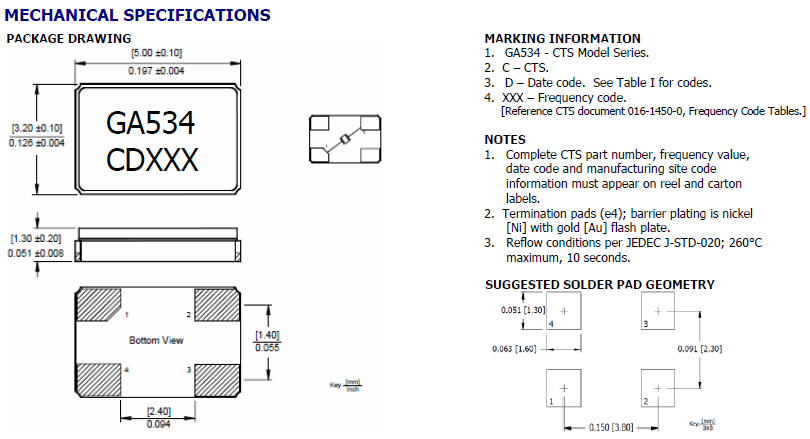

尺寸：5.0x3.2mm

5032封裝石英貼片晶振分為四個焊接腳和兩個焊接腳，兩個焊接腳的陶瓷面封裝晶振歸類于我們前面介紹晶振的文章中所說過的壓電石英晶體諧振器。在不同環境下的多功能產品中具有高可靠性特點，不含鉛汞符合歐盟要求的環保要求。貼片晶振相較于插件晶振能夠應用于高速自動貼片機焊接，5032封裝石英表貼式晶體諧振器小型設計，是筆記本、數碼相機、智能手機、USB接口等智能設備優先選用的貼片晶振型號。

訂購熱線：0755-27876565

CTS-2

CTS晶振公司成立于1896年,CTS公司(NYSE:CTS)是一個領先的設計師和制造商的傳感器、執行器和電子組件石英晶振在航空航天、通訊、國防、工業、信息技術、醫療和交通運輸市場.本公司在北美、亞洲和歐洲擁有12個生產基地,致力于為全球各地的工業伙伴提供先進的技術、卓越的客戶服務和優越的價值.CTS晶振集團的目標是在技術的前沿,為世界各地的產品和服務的創造和提升提供創新的石英晶振,石英晶體振蕩器,傳感、連接和運動解決方案.

CTS晶振公司在大蕭條時期,對便宜的臺式收音機的需求增加了,而芝加哥電話供應公司則以更低成本和穩定的碳組成可變電阻器的發展作為回應,這有助于降低無線電元件的成本.在這段時間里,公司從一個生產成品(電話和交換機)的制造商發展成一個部件制造商.

CTS晶振公司為信息技術和電信市場提供石英晶振,貼片晶振,溫補晶振,石英晶體振蕩器,差分晶振等多種電子元件.這些可以在宏小區基站發現,小蜂窩基站、衛星通信系統、回程通信的應用,以及無線和有線基礎設施.CTS在信息技術和電信市場的創新支持市場部門的發展趨勢,如低功耗,更小的形式因素,增加帶寬需求和物聯網（物聯網）.

yijin-1

CTS晶振,5032四腳貼片晶振,GA534晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

yijin-2

CTS晶振規格	單位	GA534晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	8MHZ~40MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.gslzqx.com
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF ,10PF,12PF,20PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

yijin-3

yijin-4

在使用CTS晶振時應注意以下事項:

1：抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

2：輻射

將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.CTS晶振,5032四腳貼片晶振,GA534晶振

3：化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.

4：粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

5：鹵化合物

請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.

6：靜電

過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.

yijin-5
