當前位置：首頁 » 歐美晶振 » CTS晶振 » CTS晶振,壓控溫補晶振,532晶振,532L25DT26M0000晶振

prevnext

CTS晶振,壓控溫補晶振,532晶振,532L25DT26M0000晶振

頻率：10M~40MHZ

尺寸：5.0x3.2mm

小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

訂購熱線：0755-27876565

CTS-1

CTS晶振公司為信息技術和電信市場提供貼片晶振,溫補晶振,石英晶體振蕩器等多種電子元件.這些可以在宏小區基站發現,小蜂窩基站、衛星通信系統、回程通信的應用,以及無線和有線基礎設施.CTS在信息技術和電信市場的創新支持市場部門的發展趨勢,如低功耗,更小的形式因素,增加帶寬需求和物聯網（物聯網）.

CTS晶振公司自1896年以來,CTS晶振一直是未來的一部分.隨著技術的不斷進步,我們也一直在與之一起,為滿足人們不斷變化的需求而設計智能的方法.我們的產品在許多行業都得到了認可,所生產石英晶振,高精度貼片晶振,晶體振蕩器的性能、可靠性和工程技術都很出色.我們的客戶以我們卓越的、一貫的服務水平和我們與他們合作的能力來評價我們.我們的全球足跡使我們能夠為全球市場和大公司服務,并與本地市場中的中小企業合作,從而實現一個智能和無縫的世界.

想象你和我們一起工作.CTS晶振公司,我們理解的好處讓人們投資于公司的長期成功,我們致力于創造一個環境,每個人都有機會成功通過他們的貢獻.我們的人民相互支持,以提高我們的集體能力,并在我們所做的一切中取得卓越.

yijin-1

CTS晶振,壓控溫補晶振,532晶振,532L25DT26M0000晶振,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

yijin-2

CTS晶振型號		532晶振
輸出頻率范圍		10~40MHz
標準頻率		19.2MHz/26MHz/38.4MHz/40MHz/52MHz
電源電壓范圍		+1.68~+3.5V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待機時電流		-更多詳細參數信息請聯系億金電子http://www.gslzqx.com
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±1.0×10^-6,±2.5×10^-6 max./-30?+85℃ ±1.0×10^-6,±2.5×10^-6 max./-40?+85℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	±3.0×10^-6?±5.0×10^-6/Vcont=+1.4V±1V @V_CC≧+2.6V ±3.0×10^-6?±5.0×10^-6/Vcont=+0.9V±0.6V @V_CC=+1.8V
	頻率控制極性	正極性

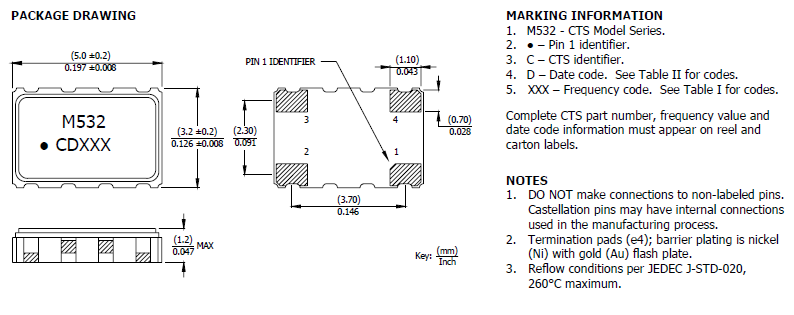

532 5032 VC-TCXO

5032石英晶體振蕩器部分頻率原廠編碼

晶振編碼	品牌	代理商	型號	頻率	精度偏差	封裝尺寸
532L25DT19M2000	西迪斯晶振	億金電子	532	19.2MHz	±2.5ppm	(5.00mm x 3.20mm)
532L25DT26M0000	西迪斯晶振	億金電子	532	26MHz	±2.5ppm	(5.00mm x 3.20mm)
532L25DT19M4400	西迪斯晶振	億金電子	532	19.44MHz	±2.5ppm	(5.00mm x 3.20mm)
532L25DT13M0000	西迪斯晶振	億金電子	532	13MHz	±2.5ppm	(5.00mm x 3.20mm)

yijin-4

使用CTS晶振時應注意以下事項

晶體振蕩器處理注意事項

1、儲存條件和水分

石英晶體振蕩器是密封裝置,因此,沒有濕氣進入其腔內包.由于處理條件和預生產條件在JEDEC中定義J-STD-020只適用于非密封裝置,它們基本上不適用于石英晶體組件.

然而,應避免在炎熱和潮濕的條件下長時間儲存石英晶振,石英晶體振蕩器.因此,我們建議將振蕩器存儲在MSL級別2的條件下避免元件觸針的輕微氧化.帶有鍍金接觸墊的SMD振蕩器甚至不易受到焊盤氧化和存儲的影響可以應用根據MSL級別1的溫度和濕度條件.

在石英貼片晶振存儲期間,存儲條件不應超過溫度限制在目錄或數據表中指定.請注意,儲存溫度范圍適用于僅限組件.最好將儲存溫度保持在+10℃+45℃（50°F~115°F）及以下只要組件被包裝和卷繞,60％RH.

如果晶體振蕩器長時間存放或存儲條件不合適,則之前請使用請確保水晶組件仍然符合其規格視覺和電氣檢查.

2、運輸和處理

在運輸過程中和制造過程中,請避免高沖擊和振動石英晶體振蕩器的電平超過其最大規格.嚴重下降或被硬物擊中也可能導致部件損壞.

遭受過度沖擊和振動的石英貼片晶振,石英晶體振蕩器可能顯示出部分或內置水晶板（水晶坯）的完全裂縫,或其固井點的部分裂縫,其中可能會導致組件間歇性故障.

3、安裝

①SMD有源晶體振蕩器

請確保不要超過相應的回流條件元件規格,如峰值溫度,最大持續時間,數量等暴露,溫度變化率與時間的關系等.

手工焊接可在最高350℃的溫度下進行.持續3秒最大.不允許焊接在金屬封裝表面或焊接的封裝邊緣上.請避免電路板的極端變形.變形可能導致分離PCB接觸墊,SMD晶振,有源晶體振蕩器端子的分離或焊接接頭的裂縫.CTS晶振,壓控溫補晶振,532晶振,532L25DT26M0000晶振

特別是在已經將組件與組件分開時要求完全注意安裝.應避免板的任何變形或彎曲.如果使用自動安裝系統,請選擇輕微沖擊的設備產生,并在使用前檢查電擊的強度.

②DIP插件晶體

請勿在振蕩器端子上施加過多的焊接熱量或焊接時間.請參考推薦的波峰焊接條件

手工焊接可在最高350℃的溫度下進行.持續3秒最大.不允許焊接金屬封裝表面（例如用于機械固定）.切勿施加過大的力來切割或彎曲引線.這樣做可能會破壞玻璃絕緣層或樹脂密封并導致泄漏,從而降低振蕩器的性能.

當彎曲晶體振蕩器引線用于SMD安裝時,請不要直接彎曲插件晶體的引腳封裝,可能會導致玻璃絕緣體的裂縫包.我們建議使用合適的彎曲工具來保持安全距離組件體和彎曲點.

yijin-5

YJ-6

深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone 聯系人黃娜：18924600166

工作QQ:857950243

myt 貿易通：yijindz2014

tel 座機：0755-27876565

email 郵箱:yijindz@163.com

inter 網址：http://www.yijindz.com

mwx 微信：yijindz，公眾號：NDKcrystal

home 地址：廣東省深圳市寶安區107國道旁甲岸路

wxewm

532晶振 532L25DT26M0000晶振低功耗四腳壓控溫補晶振
