當前位置：首頁 » 歐美晶振 » CTS晶振 » CTS晶振,壓控晶振,315晶振,315LB3C1250T晶振

prevnext

CTS晶振,壓控晶振,315晶振,315LB3C1250T晶振

頻率：100M~107MHZ

尺寸：5.0x3.2mm

壓控晶振(VCXO)壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60 MHz到200 MHz之間,出色的低相位噪聲和抖動,三態功能,應用：SDH/ SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛

訂購熱線：0755-27876565

CTS-2

CTS晶振公司自1896年以來,CTS晶振一直是未來的一部分.隨著技術的不斷進步,我們也一直在與之一起,為滿足人們不斷變化的需求而設計智能的方法.我們的產品在許多行業都得到了認可,所生產石英晶振,高精度貼片晶振,晶體振蕩器的性能、可靠性和工程技術都很出色.我們的客戶以我們卓越的、一貫的服務水平和我們與他們合作的能力來評價我們.我們的全球足跡使我們能夠?yàn)槿蚴袌?chǎng)和大公司服務,并與本地市場中的中小企業合作,從而實現一個智能和無縫的世界.

想象你和我們一起工作.CTS晶振公司,我們理解的好處讓人們投資于公司的長期成功,我們致力于創造一個環境,每個人都有機會成功通過他們的貢獻.我們的人民相互支持,以提高我們的集體能力,并在我們所做的一切中取得卓越.

我們希望招募最優秀的人才,他們會擁抱合作關系,建立牢固的關系——人們總是對客戶真正需要的東西充滿好奇.

yijin-1

CTS晶振,壓控晶振,315晶振,315LB3C1250T晶振,貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

1、VCXO壓控晶振輸出波形和參數：

VCXO壓控晶振,輸出波形即參數與普通石英晶體振蕩器OSC輸出波形和參數基本一樣.

2、VCXO壓控晶振線性度

VCXO壓控晶振線性度有兩種表示方法：

分別為：百分比%、單位電壓頻率變化量PPM/Volt.

通常客戶要求的指標為%

3、VCXO壓控晶振，三態Tri-state（enable/disabled）：

VCXO壓控晶振也具有三態功能Tri-state（enable/disabled）,在DIP VCXO壓控晶振中由于只有4 個引腳,所

以沒有Tri-state功能,在PCB VCXO、SMD VCXO 中具有Tri-state功能,此功能

為2# 引腳.（曾經也有客戶提出5 #為三態控制腳）.常規有源晶振基座均可滿足.

1#：電壓控制腳.電壓變化可使石英晶體振蕩器頻率發生變化.

2#：三態控制腳.通常情況下為三態控制腳.或懸空.

3#：接地腳.

4#：輸出腳.

5#：懸空.（通常情況下懸空,也可做三態控制腳）.

6#：電源電壓腳

CTS晶振型號		315晶振
輸出頻率范圍		100M~170MHz
標準頻率		100MHz/125MHz/153.6MHz/156.25MHz/166MHz
電源電壓范圍		+1.68~+3.5V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待機時電流		-更多詳細參數請聯系億金電子http://www.gslzqx.com/
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10-6 max.（After 2 reflows）
	溫度特性	±1.0×10-6,±2.5×10-6 max./-30~+85℃ ±1.0×10-6,±2.5×10-6 max./-40~+85℃（Option）
	電源電壓特性	±0.2×10-6 max.（VCC ±5%）
	負載變化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10-6 max./year
頻率控制	控制靈敏度	±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V@VCC≧+2.6V ±3.0×10-6~±5.0×10-6/Vcont=+0.9V±0.6V@VCC=+1.8V
	頻率控制極性	正極性

yijin-3

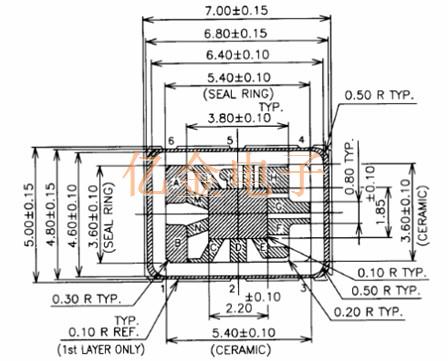

315 5032 VCXO

yijin-4

使用CTS晶振時應注意

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.

1.噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.

2.電源線路

電源的線路阻抗應盡可能低.

3.輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

4.未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,壓控晶振電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

5.熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.CTS晶振,壓控晶振,315晶振,315LB3C1250T晶振

6.安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

7.通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

yijin-5

YJ-6

深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone 聯系人黃娜：18924600166

工作QQ:857950243

myt 貿易通：yijindz2014

tel 座機：0755-27876565

email 郵箱:yijindz@163.com

inter 網址：http://www.yijindz.com

mwx 微信：yijindz，公眾號：NDKcrystal

home 地址：廣東省深圳市寶安區107國道旁甲岸路

wxewm

315晶振 315LB3C1250T晶振 5032六腳壓控晶體振蕩器
