當前位置：首頁 » 愛普生晶振 » EPSON晶振,壓控晶振,VG7050CDN晶振

prevnext

EPSON晶振,壓控晶振,VG7050CDN晶振

頻率：85M~170MHZ

尺寸：5.0x7.0mm

壓控晶振（VCXO）壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60 MHz到200 MHz之間,出色的低相位噪聲和抖動,三態功能,應用：SDH/ SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛

訂購熱線：0755-27876565

EPSON-1

愛普生株式會社EPSON晶振愛普生拓優科夢,(EPSON — YOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體, 晶振,石英晶振,有源晶振,壓控振蕩器, 壓控晶體振蕩器（VCXO）、溫補石英晶體振蕩器（TCXO）.1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.

日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件(蘇州)有限公司】愛普生拓優科夢(Epson Toyocom)是精工愛普生株式會社與愛普生(中國)有限公司共同投資成立的有限責任公司(外商合資).

愛普生已經建立了一個原始的垂直整合制造模型的最佳手段持續為客戶創造新的價值,并決定使用這個模型來驅動前面提到的四個關鍵領域的創新.這意味著從頭開始創建產品:創建我們自己的獨特的核心技術和設備,使用這些作為基地的規劃和設計提供獨特價值的產品,生產或制造的藝術和科學,我們積累了多年的專業知識,然后生產晶振,石英晶振,有源晶振,壓控振蕩器, 32.768K鐘表晶振,溫補晶振等出售給我們的客戶.

EPSON晶振盡可能的采用無害的原材料和生產技術,避免有害物質的產生,比如消耗臭氧層物質、溫室氣體及其它污染物.集團公司同時將致力于這些物質的收集和回收,最小化有害原料的使用.

yijin-1

EPSON晶振,壓控晶振,VG7050CDN晶振,1、頻率大小
有源晶振頻率越高一般價格越高.但頻率越高,頻差越大,從綜合角度考慮,一般工程師會選用頻率低但穩定的晶振,自己做倍頻電路.總之石英晶振是根據需要去選擇合適的頻率,并不是晶振頻率越大就越好.要看具體需求.比如基站中一般用10MHz的恒溫晶振（OCXO）,因其有很好的頻率穩定性,屬于高端晶振.至于范圍,晶振的頻率做的太高的話,就會失去意義,因為有其他更好的晶振頻率產品代替.產品頻率范圍是：25kHz-1.3G,基本上所有應用中的晶振都可以在產品中找到.

2.、石英晶振頻率穩定度：關鍵參數,我們的高端晶振可以達到10-9級別.

指在規定的工作溫度范圍內,與標稱頻率允許的偏差,用PPm（百萬分之一）表示.一般來說,晶振穩定度越高或溫度范圍越寬,價格越高.對于頻率穩定度要求±20ppm或以上的應用,可使用普通無補償?shù)氖⒕w振蕩器.對于介于±1 至±20ppm 的穩定度,應該考慮溫補晶振TCXO .對于低于±1ppm 的穩定度,應該考慮恒溫晶振OCXO.如果客戶有十分特別的頻穩要求,我們可根據客戶要求參數定做.

2、晶振的電源電壓：

有源晶振常用的有1.8V、2.5V、3.3V、5V等,其中3.3V應用最廣.

3、晶振的輸出：

根據需要采用不同輸出.（HCMOS,SINE,TTL,PECL,LVPECL,LVDS,LVHCMOS等）每種輸出類型都有它的獨特波形特性和用途.應該關注三態或互補輸出的要求.對稱性、上升和下降時間以及邏輯電平對某些應用來說也要作出規定,根據客戶需要我們可以幫助客戶選擇合適的晶振類型型.

5.、工作溫度范圍：

石英晶振工業級標準規定的-40～+85℃這個范圍往往只是出于設計者們的習慣,倘若-20℃～+70℃已經夠用,那么就不必去追求更寬的溫度范圍.對于某些特殊場合如航天軍用等,對溫度有更苛刻的要求.

yijin-2

愛普生晶振型號		VG7050CDN晶振
輸出頻率范圍		85M~170MHz
標準頻率		19.2MHz/26MHz/38.4MHz/40MHz/52MHz
電源電壓范圍		+0.165V~+3.3V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待機時電流		-更多晶振參數信息請聯系我們http://www.gslzqx.com/
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±1.0×10^-6,±2.5×10^-6 max./-30~+85℃ ±1.0×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	±3.0×10^-6~±5.0×10^-6/Vcont=+1.4V±1V @V_CC≧+2.6V ±3.0×10^-6~±5.0×10^-6/Vcont=+0.9V±0.6V @V_CC=+1.8V
	頻率控制極性	正極性

yijin-3

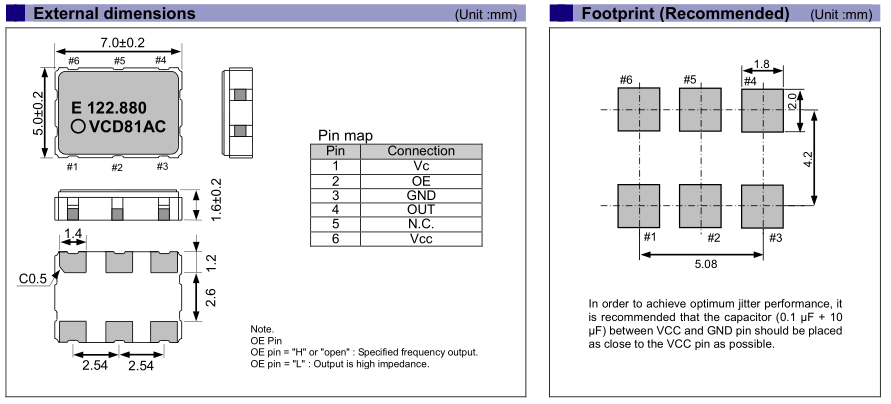

VG7050CDN_7050

yijin-4 在使用EPSON晶振時應注意以下事項

1：抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因為無論何種有源晶振,晶體振蕩器,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

2：輻射

將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.

3：化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.EPSON晶振,壓控晶振,VG7050CDN晶振

4：粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

5：鹵化合物

請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.

6：靜電

過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
