當前位置：首頁 » 愛普生晶振 » 愛普生晶振,有源晶振,TG-5035CG晶振,TG-5035CG-13N 19.2000M3

prevnext

愛普生晶振,有源晶振,TG-5035CG晶振,TG-5035CG-13N 19.2000M3

頻率：13M~52MHZ

尺寸：2.5x2.0mm

有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 μA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要

訂購熱線：0755-27876565

EPSON-2

日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件(蘇州)有限公司】愛普生拓優科夢(Epson Toyocom)是精工愛普生株式會社與愛普生(中國)有限公司共同投資成立的有限責任公司(外商合資).

愛普生已經建立了一個原始的垂直整合制造模型的最佳手段持續為客戶創造新的價值,并決定使用這個模型來驅動前面提到的四個關鍵領域的創新.這意味著從頭開始創建產品:創建我們自己的獨特的核心技術和設備,使用這些作為基地的規劃和設計提供獨特價值的產品,生產或制造的藝術和科學,我們積累了多年的專業知識,然后生產"TG-5035CG-13N 19.2000M3"晶振,石英晶振,有源晶振,壓控振蕩器, 32.768K鐘表晶振,溫補晶振等出售給我們的客戶.

愛普生株式會社EPSON石英晶振不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基準,通過持續性的展開環保活動來預防污染.

在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環保活動的水平.

愛普生株式會社EPSON晶振通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.

將環保活動的信息向公司內外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.

通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時, 也向公司外部公開.

愛普生晶振集團將建立可行的技術及經濟性環境目標,并確保其環境保護活動的質量.

愛普生晶振集團公司將關注所有環境適用的法律、法規和協議的遵守情況.另外為更有效的進行環境保護,將建立自己的特有的環境標準.

愛普生晶振集團將在各領域內的商務運作中實施持續改進,包括能源資源的保持,回收再利用以及減少廢棄物等.

EPSON晶振盡可能的采用無害的原材料和生產技術,避免有害物質的產生,比如消耗臭氧層物質、溫室氣體及其它污染物.集團公司同時將致力于這些物質的收集和回收,最小化有害原料的使用.

yijin-1

愛普生晶振,有源晶振,TG-5035CG晶振,貼片式石英晶體振蕩器,"TG-5035CG-13N 19.2000M3",低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英晶振目前主要使用的有 AT 切、BT 切.其它切型還有 CT、DT、GT、NT 等.超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內,由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動,面切變振動)與主振動(厚度切變振動)的耦合加強,從而造成如若石英晶振晶片的長度或寬度尺寸設計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作,從而導致產品在客戶端不能正常使用,晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題,公司在此方面通過理論與實踐相結合,模擬出一整套此石英晶振晶片設計的計算機程序,該程序晶振的晶片外形尺寸已全面應用并取得很好的效果.

yijin-2

愛普生晶振型號		TG-5035CG晶振
輸出頻率范圍		13~52MHz
標準頻率		19.2MHz/26MHz/38.4MHz/40MHz
電源電壓范圍		+1.8~+3.3V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待機時電流		-更多晶振參數信息請聯系我們http://www.gslzqx.com
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±1.0×10^-6,±2.5×10^-6 max./-30~+85℃ ±1.0×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	±3.0×10^-6~±5.0×10^-6/Vcont=+1.4V±1V @V_CC≧+2.6V ±3.0×10^-6~±5.0×10^-6/Vcont=+0.9V±0.6V @V_CC=+1.8V
	頻率控制極性	正極性

yijin-3

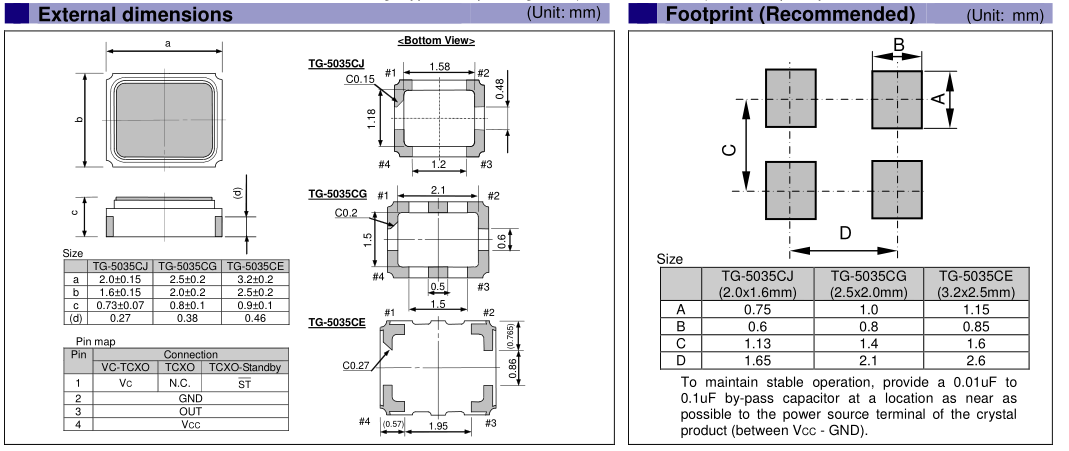

TG-5035CE_3225

在使用愛普生晶振時應注意以下事項

自動安裝時的沖擊：

石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等.愛普生晶振,有源晶振,TG-5035CG晶振,"TG-5035CG-13N 19.2000M3"

每個封裝類型的注意事項

陶瓷包裝晶振與SON產品
在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）.尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法.
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.

（2）陶瓷封裝貼片晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.

（3）柱面式產品
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞.當石英晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂.當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正.在該密封部分上施加一定壓力,會導致氣密性受到損壞.所以在此處請不要施加壓力.另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上.
