歡迎光臨深圳市億金電子有限公司

首頁 愛普生晶振

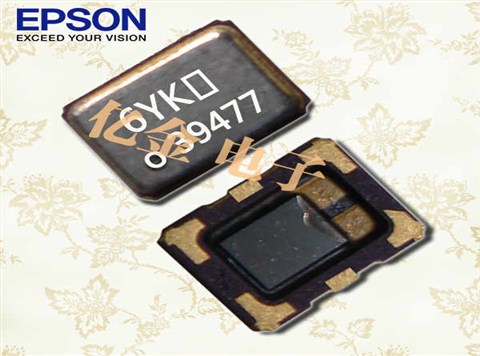

EPSON晶振,壓控溫補晶振,TG2520SMN晶振

EPSON晶振,壓控溫補晶振,TG2520SMN晶振EPSON晶振,壓控溫補晶振,TG2520SMN晶振

產品簡介

貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,具有多種封裝尺寸以滿足市場需求7050mm,6035mm,5032mm,3225mm,2520mm,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

產品詳情

EPSON-1

愛普生株式會社EPSON晶振愛普生拓優科夢,(EPSON YOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體, 晶振,石英晶振,有源晶振,壓控振蕩器, 壓控晶體振蕩器(VCXO)、溫補石英晶體振蕩器(TCXO晶振.19962月在中國蘇州投資建廠,在當時員工人數就達2000,總投資4.055億美元,公司占地200,現已經是世界500強企業.

日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件(蘇州)有限公司】愛普生拓優科夢(Epson Toyocom)是精工愛普生株式會社與愛普生(中國)有限公司共同投資成立的有限責任公司(外商合資).

愛普生晶振已經建立了一個原始的垂直整合制造模型的最佳手段持續為客戶創造新的價值,并決定使用這個模型來驅動前面提到的四個關鍵領域的創新.這意味著從頭開始創建產品:創建我們自己的獨特的核心技術和設備,使用這些作為基地的規劃和設計提供獨特價值的產品,生產或制造的藝術和科學,我們積累了多年的專業知識,然后生產晶振,石英晶振,有源晶振,壓控振蕩器, 32.768K鐘表晶振,溫補晶振等出售給我們的客戶.

愛普生株式會社EPSON晶振通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環保活動,把降低 環境負荷作為一種顧客價值提供給顧客.

創造并提供專研了“省、小、精”的32.768K鐘表晶振,小體積壓控溫補晶振,石英晶振,有源晶振,壓控振蕩器等水晶元器件及其關聯產品;并且構筑和革新既可以降低 環境負荷又可以提高生產性的生產流程的活動.

愛普生加強人力資源的全功能,技術,生產,銷售和支持和環境問題,利用信息技術,推進我們的原始制造模式尋求實現我們的愿景.視野下就像我提到的,我們的目標是使用我們的技術來創建一個新的連接人的時代,事物和信息,這樣我相信我們可以成為不可或缺的公司為我們的客戶和社會.

愛普生株式會社EPSON晶振通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.將環保活動的信息向公司內外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.

yijin-1

EPSON晶振,壓控溫補晶振,TG2520SMN晶振,小體積貼片2520mm晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型 (2.5 × 2.0 × 0.5 mm typ.) 具備優良的耐環境特性及高耐熱性強.2520貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

石英晶振曲率半徑加工技術:石英晶振晶片在球筒倒邊加工時應用到的加工技術,主要是研究滿足不同曲率半徑石英晶振晶片設計可使用的方法.如:1、是指球面加工曲率半徑的工藝設計( a、球面的余弦磨量; b、球面的均勻磨量;c、球面加工曲率半徑的配合)2、在加工時球面測量標準的設計原則(曲率半徑公式的計算).

yijin-2

愛普生晶振型號

TG2520SMN晶振

輸出頻率范圍

1055MHz

標準頻率

19.2MHz/26MHz/38.4MHz/40MHz/52MHz

電源電壓范圍

+1.68+3.5V

電源電壓(Vcc

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗電流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz/+2.5mA max.f60MHz

待機時電流

-

輸出電壓

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

輸出負載

10kΩ//10pF

頻率穩定度

常溫偏差

±1.5×10-6max.After 2 reflows

溫度特性

±1.0×10-6,±2.5×10-6max./-30+85
±1.0×10-6,±2.5×10-6max./-40
+85Option

電源電壓特性

±0.2×10-6max.VCC±5%

負載變化特性

±0.2×10-6max.10kΩ//10pF±10%

長期變化

±1.0×10-6max./year

頻率控制

控制靈敏度

±3.0×10-6?±5.0×10-6/Vcont=+1.4V±1V @VCC+2.6V
±3.0×10-6
?±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V

頻率控制極性

正極性

yijin-3

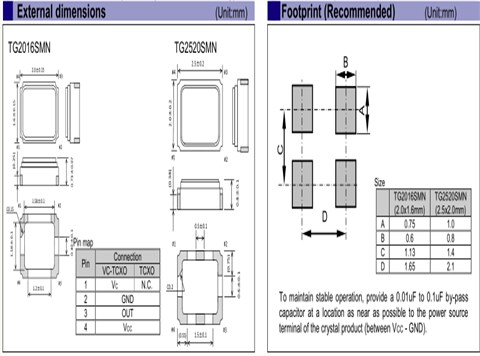

TG2520SMN_2520

yijin-4在使用EPSON晶振時應注意以下事項

石英晶體振蕩器和實時時鐘模塊

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將愛普生石英晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間).

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC GND.EPSON晶振,壓控溫補晶振,TG2520SMN晶振

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
