日本株式會社大真空KDS晶振發展史:
1959年在在神戶市成立加工電子零件和石英晶體,進口晶振,愛普生晶體,KDS晶振,石英水晶振蕩子.
1963公司變更為合股公司組織.
1965開始大規模生產石英晶體諧振器,32.768K鐘表晶振,溫補晶振,石英晶體振蕩器等部件.
1970年日本株式會社大真空KDS晶振在東京辦事處開業.
1973年開設kurodasho廠(現在的西脅工廠)生產晶體管.
1974年開設川廠(現在的涼廠)是目前人造石英晶體,(SPXO)普通晶體振蕩器,(TCXO)溫補晶體振蕩器,(OCXO)恒溫晶體振蕩器等生產規模最大的.
1976年開設宮崎廠(目前九州大真空公司)為音叉型石英晶體諧振器生產,在加古川市完成新總部.
1977年成立和諧電子公司建立大真空晶振(美國)有限公司開始向美國市場供應晶體諧振器.
1980年開設鳥取工廠(目前鳥取生產部)對晶體諧振器生產增加.同年開始生產KDS晶振,石英晶體濾波器和晶振時鐘.
1981年建立大真空(香港)公司開始提供音叉型石英晶體諧振器,晶體振蕩器,有源晶振的香港和中國市場.
1983年大阪證券交易所二期上市.
1984年獨立完成中心實驗室,開設德島工廠(目前德島生產部)作為人造石英晶體的穩定的生產基地,部分設備和石英諧振器,開始大規模生產光學低通濾波器.
1985年打開德島第二廠開始生產陶瓷產品,有源晶振,壓控振蕩器,陶瓷晶振,聲表面諧振器,貼片晶振,陶瓷霧化片打開配送中心在加古川市.
1987名古屋辦事處開業.開始的溫度補償晶體振蕩器(TCXO)生產和電壓控制晶體振蕩器(VCXO).
1988建立大真空(新加坡)有限公司加強在東盟地區銷售.
1989更改公司名稱大真空第三十周年.建立了PT.KDS印度尼西亞啟動海外生產晶體諧振器.
1990-1991大阪證券交易所第一節上市.建立大真空(德國)公司加強在歐洲的銷售.
1993建立了天津該公司開始音叉型石英晶體諧振器,石英水晶振蕩子,陶瓷振動子,32.768K,時鐘晶體,壓電石英晶體的海外生產.
1996日本株式會社大真空KDS晶振獲得ISO9001(國際標準化組織質量管理標準).
1998(獲得QS9000質量標準/汽車質量保證管理體系.)
2000獲得ISO14001(環境管理體系由國際標準化組織),獲得ISO / TS 16949(技術規范由國際標準化組織).
2003擴大生產規模天津加工廠面積,成立上海銳致國際貿易有限公司加強在中國的銷售.以和諧電子公司為我公司的綜合子公司加強石英晶振,壓控晶體振蕩器(VCXO)、壓控溫補晶振(VC-TCXO)溫補晶體振蕩器(TCXO)、恒溫晶體振蕩器(OCXO)、陶瓷諧振器等器件業務.
2010日本株式會社大真空KDS晶振建立大真空(泰國)有限公司.
2012日本株式會社大真空KDS晶振擴大在加古川市中央實驗室的地板尺寸.
2013東京證券交易所第一節上市.
日本株式會社大真空KDS晶振自1959年建立以來一直遵從的三個理念“依賴”于“可靠的人”“可靠的產品”和“可靠的公司”.作為全球石英器件制造商,大真空KDS晶振努力幫助實現新一代電子社會,更方便人們更舒適,通過開發石英晶振, 壓控晶體振蕩器(VCXO)、溫補晶體振蕩器(TCXO)、恒溫晶體振蕩器(OCXO)、陶瓷諧振器等晶體器件對全球環境友好.
日本株式會社KDS晶振不斷努力為我們的客戶在日本國內外提供世界一流的質量和滿意程度高.所生產石英晶體,陶瓷晶振,聲表面諧振器,有源晶振等器件遍布全球,包括美國、英國、德國,到中國,新加坡,泰國和其他亞洲國家.以“依賴”為公司方針,以客戶為導向,創新高效的經營管理,努力創造利潤,履行企業社會責任.

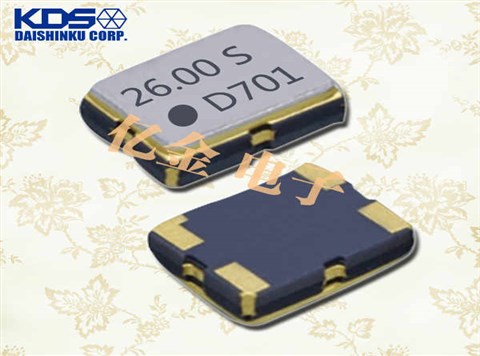

日本大真空晶振,石英晶體振蕩器,DSA321SDA晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
KDS石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.

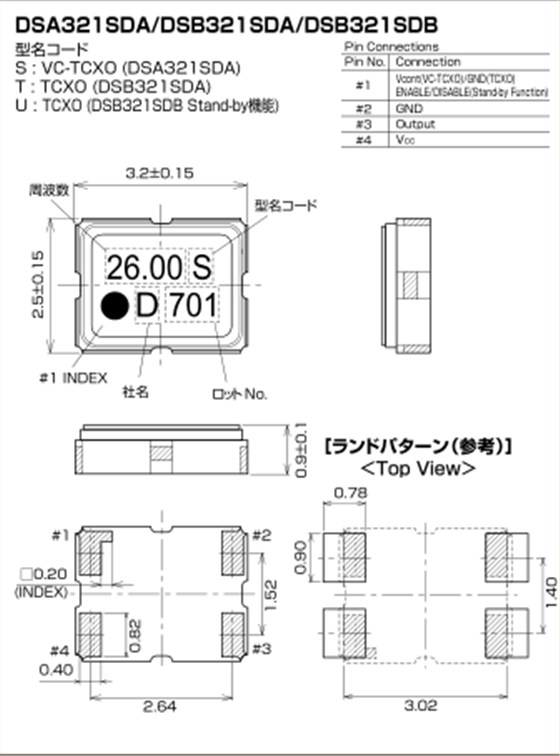

KDS晶振型號 |
DSA321SDA晶振 |
|
輸出頻率范圍 |
9.6~52MHz |
|
標準頻率 |
19.2MHz/26MHz/38.4MHz/40MHz/52MHz |
|
電源電壓范圍 |
+1.7~+3.5V |
|
電源電壓(Vcc) |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
消耗電流 |
+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz)/+2.5mA max.(f≦60MHz) |
|
待機時電流 |
-更多晶振參數信息請聯系我們http://www.gslzqx.com |
|
輸出電壓 |
0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled) |
|
輸出負載 |
10kΩ//10pF |
|
頻率穩定度 |
常溫偏差 |
±1.5×10-6max.(After 2 reflows) |
溫度特性 |
±1.0×10-6,±2.5×10-6max./-30~+85℃ |
|
電源電壓特性 |
±0.2×10-6max.(VCC±5%) |
|
負載變化特性 |
±0.2×10-6max.(10kΩ//10pF±10%) |
|
長期變化 |
±1.0×10-6max./year |
|
頻率控制 |
控制靈敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
頻率控制極性 |
正極性 |
在使用日本大真空晶振時應注意以下事項
1:抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
2:輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.
3:化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.日本大真空晶振,石英晶體振蕩器,DSA321SDA晶振
4:粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.)
5:鹵化合物
請勿在鹵素氣體環境下使用3225壓控溫補晶體振蕩器,石英晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
6:靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
