QL4444LEV-100.0M,LVDS輸出晶振,3225振蕩器,QL44L差分晶振,Pletronics貼片晶振

產品簡介

QL4444LEV-100.0M,LVDS輸出晶振,3225振蕩器,QL44L差分晶振,Pletronics貼片晶振 QL4444LEV-100.0M 是 Pletronics 的 3225 貼片式 LVDS 輸出差分晶振。它可輸出精準的 100.0MHz 頻率，為電子設備提供穩定的時鐘基準。LVDS 輸出方式使其具備出色的抗干擾能力，能有效抑制共模干擾，保證信號穩定傳輸。貼片封裝便于安裝和集成。廣泛應用于高速數據接口、網絡通信等領域，有助于提升設備的數據傳輸速度和穩定性，是高速數據傳輸系統的理想選擇。

產品詳情

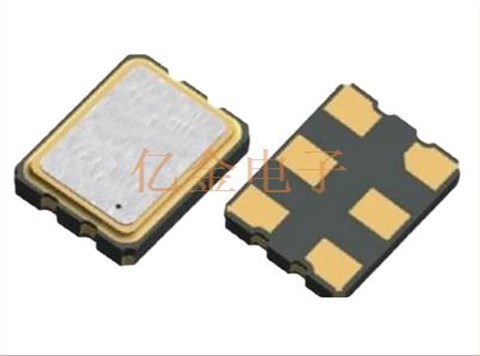

yijin-1 QL4444LEV-100.0M,LVDS輸出晶振,3225振蕩器,QL44L差分晶振,Pletronics貼片晶振

Pletronics晶振公司創建于1979年,主要研發生產晶振,石英晶振,有源晶體,石英晶體振蕩器等元件.至今已有超過30年之久的工程和制造經驗.所生產的產品使用范圍廣包括亞洲、歐洲和北美的制造業.Pletronics晶振公司擁有國際工程,物流和銷售支持.產品設計創新,價格競爭有優勢,訂貨交期時間短在業界具有較好的聲譽.
Pletronics晶振公司關注用戶需求,不斷研發新品,改善現有產品.能夠滿足不同客戶對于石英晶振, 貼片晶振,溫補晶振等頻率控制元件的需求提供一個完整的解決方案.Pletronics晶振公司運用ISO14001環境管理系統進行環境管理,盡最大可能減小業務活動對環境造成的負擔,并通過業務發展推進環境改善.

在高速數據傳輸的電子領域，Pletronics 的 QL4444LEV-100.0M 晶振是一顆耀眼的明星。它是一款 3225 封裝的 LVDS 輸出差分晶振，采用貼片式設計，能完美適配現代電子設備小型化、集成化的需求，輕松安裝在緊湊的電路板上。LVDS 輸出方式是該3225貼片晶振的一大優勢。差分信號傳輸具有很強的抗干擾能力，在復雜的電磁環境中，能有效抑制共模干擾，確保信號的純凈度和穩定性。它能精準輸出 100.0MHz 的頻率，為電子設備提供穩定且高速的時鐘信號。在高速數據接口、網絡通信設備等對信號傳輸速度和穩定性要求極高的場景中，QL44L 差分晶振表現出色。它保障了數據的準確、快速傳輸，減少了數據傳輸過程中的誤差和延遲，提升了設備的整體性能和可靠性。

yijin-2 QL4444LEV-100.0M,LVDS輸出晶振,3225振蕩器,QL44L差分晶振,Pletronics貼片晶振

Parameter	Min	Typ	Max	Unit
FrequencyRange 2	10	-	1500	MHz
Frequency Stability 2 ± 20= 20,±25=44,±50=45	±20	-	±50	ppm
Operating TemperatureRange 2	-10 -20 -40	-	+70+70+85	°C
Supply Voltage1, 2 VCC	2.97	3.3	3.63	V
Supply CurrentICC	-	-	45	mA
Output Waveform	LVDS差分晶振
Differential Output Voltage VOD	175	350		mV
Differential Offset Voltage		1.25		V
Output TRISE and TFALL	-	-	1.0	ns
Startup Time	-	-	10	ms
DutyCycle	45	-	55	%
VDISABLE	-	-	0.3*Vcc	V
VENABLE	0.7*Vcc	-	-
Enable Time	-	-	200	ns
	-	-	100	ns
Disable Time	-	-	50	ns
Standby Current	-	18	-	mA
PhaseNoise 10Hz 100Hz 1kHz 1MHz 20MHz	-	-66 -96 -112 -136 -154	-	dBc/Hz
Jitter	-	0.6	-	psrms
PhaseNoise 10Hz 100Hz 1kHz 1MHz 20MHz	-	-51 -88 -108 -135 -151	-	dBc/Hz
Jitter	-	2.4	-	psrms
Aging	-	-	±3.0	ppm
Storage TemperatureRange	-55	-	+125	°C

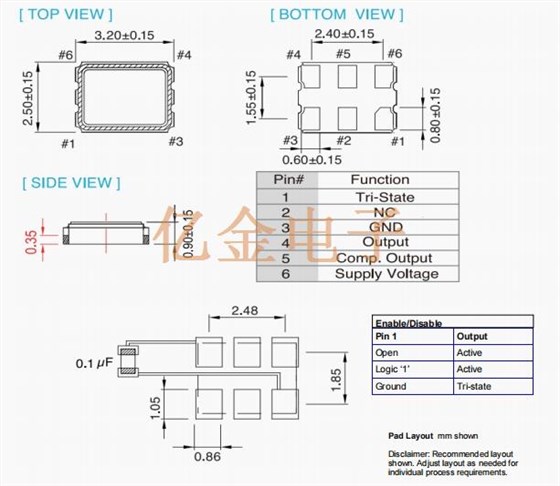

yijin-3 QL4444LEV-100.0M,LVDS輸出晶振,3225振蕩器,QL44L差分晶振,Pletronics貼片晶振

yijin-4

QL4444LEV-100.0M,LVDS輸出晶振,3225振蕩器,QL44L差分晶振,Pletronics貼片晶振
所有有源晶振產品的共同點
1、抗沖擊
產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
5、鹵化合物
請勿在鹵素氣體環境下使用石英晶振產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
