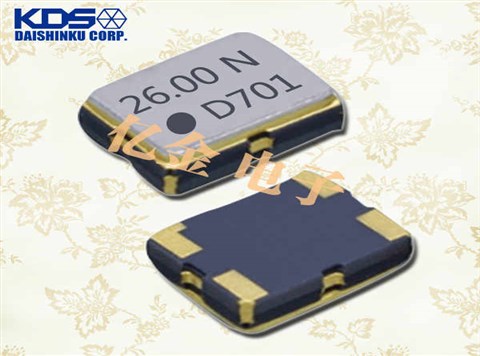

KDS晶振,溫補晶振,DSB321SJ晶振

產品簡介

貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

產品詳情

KDS-1

日本株式會社大真空KDS晶振自1959年建立以來一直遵從的三個理念“依賴”于“可靠的人”“可靠的產品”和“可靠的公司”.作為全球石英器件制造商,大真空KDS晶振努力幫助實現新一代電子社會,更方便人們更舒適,通過開發石英晶振, 壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）、陶瓷諧振器等晶體器件對全球環境友好.

日本大真空株式會社KDS晶振,于1993年被天津政府對外資招商部特別邀請?jiān)谥袊?guó)天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,品牌是簡稱(KDS)當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.

日本株式會社大真空KDS晶振三種信賴行為守則：

可靠的人以獨立、自助、自足的努力作為基本的行動原則,我們將充分利用我們的優勢,為社會整體和接近一切真誠和熱情.

可靠的晶振,石英晶振,有源晶振,VCXO晶振,壓控振蕩器,,我們將幫助實現一個富裕的社會,通過優化我們的能力,開發最好的產品和服務,并提供給我們所有的客戶在世界各地.

可靠的公司,我們努力履行我們的企業社會責任,通過持續的利潤,通過企業活動,遵守所有的法律法規,尊重他們的精神,注重與全球環境的和諧.

yijin-1

KDS晶振,溫補晶振,DSB321SJ晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振,KDS晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

yijin-2

KDS晶振型號		DSB321SJ晶振
輸出頻率范圍		10M~40MHz
標準頻率		13MHz/19.2MHz/20MHz/26MHz/38.4MHz/40MHz
電源電壓范圍		+2.6V~+3.3V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待機時電流		-獲取等多晶振參數信息請聯系我們http://www.gslzqx.com
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6max.（After 2 reflows）
	溫度特性	±1.0×10^-6,±2.5×10^-6max./-30~+85℃ ±1.0×10^-6,±2.5×10^-6max./-40~+85℃（Option）
	電源電壓特性	±0.2×10^-6max.（V_CC±5%）
	負載變化特性	±0.2×10^-6max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6max./year
頻率控制	控制靈敏度	±3.0×10^-6,±5.0×10^-6/Vcont=+1.4V±1V @V_CC≧+2.6V ±3.0×10^-6,±5.0×10^-6/Vcont=+0.9V±0.6V @V_CC=+1.8V
	頻率控制極性	正極性

yijin-3

DSB321SJ_DSB221SJ_DSB211SJ_DSA221SJ

在使用KDS晶振時應注意以下事項
石英晶體振蕩器和實時時鐘模塊：

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振,貼片晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.KDS晶振,溫補晶振,DSB321SJ晶振

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致晶振無法產生振蕩和/或非正常工作.
