PECL輸出晶振,PE3345JEV-156.25MDK,Pletronics有源晶振,超低抖動晶振,PE33J振蕩器 PE3345JEV-156.25MDK是 Pletronics晶振旗下的 PECL 輸出有源晶振。它可輸出精準的 156.25MHz 頻率，為電子設備提供穩定時鐘信號。具備超低抖動特性，能有效降低數據傳輸誤碼率，提高信號穩定性和準確性。有源設計使電路設計更簡單。適用于通信基站、高速網絡、高性能計算機等高速數據處理領域，有助于提升設備的性能和可靠性，是高速數字系統的理想時鐘源選擇。

產品詳情

yijin-1 PECL輸出晶振,PE3345JEV-156.25MDK,Pletronics有源晶振,超低抖動晶振,PE33J振蕩器

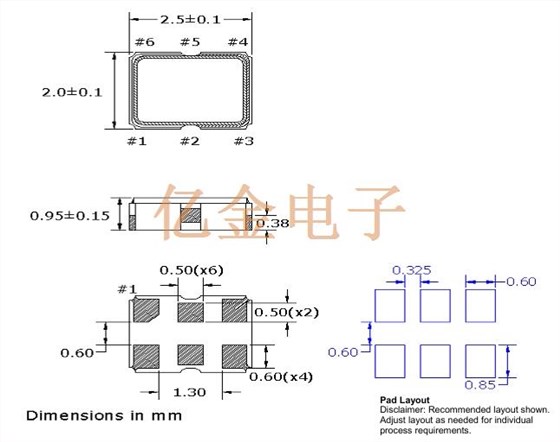

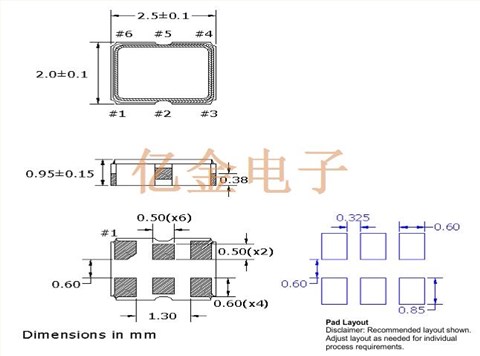

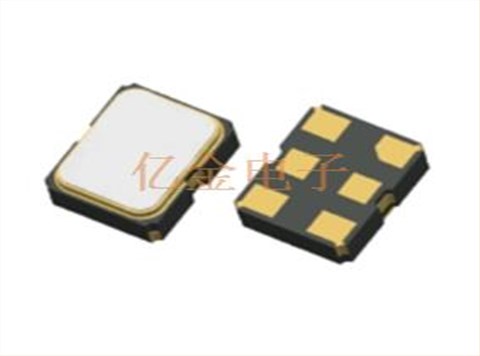

在對時鐘信號要求嚴苛的高速數據傳輸和通信領域，美國進口晶振Pletronics 的 PE3345JEV - 156.25MDK 有源晶振脫穎而出。它采用 PECL（正發射極耦合邏輯）輸出，能提供快速的信號轉換和出色的噪聲抑制能力，非常適合高速數字系統。這款2520貼片晶振輸出精準的 156.25MHz 頻率，為各類電子設備提供穩定的時鐘基準。超低抖動是其顯著優勢，抖動越小，信號的穩定性和準確性就越高，能有效減少數據傳輸中的誤碼率，確保設備在高速運行時的可靠性。
它以有源晶振的形式存在，自帶起振電路，無需復雜的外部配置即可工作，簡化了設計流程。無論是在通信基站的信號處理、高速網絡設備的數據交換，還是高性能計算機的運算系統中，PE33J振蕩器都能憑借其卓越的性能，保障設備穩定、高效地運行。

yijin-2 PECL輸出晶振,PE3345JEV-156.25MDK,Pletronics有源晶振,超低抖動晶振,PE33J振蕩器

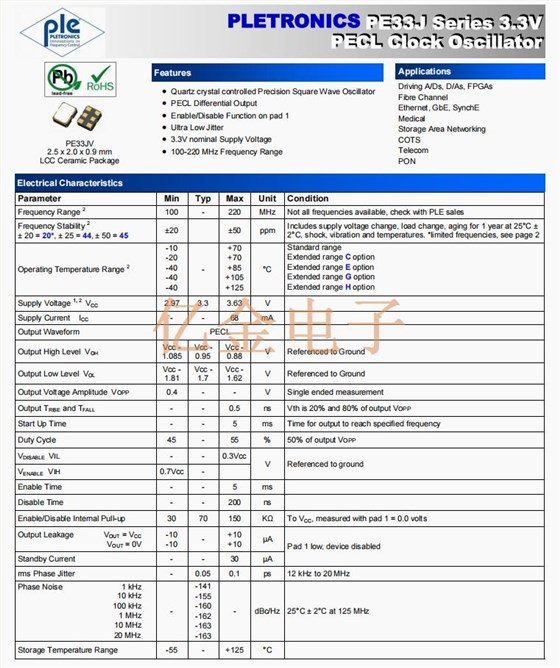

Parameter	Min	Typ	Max	Unit
Frequency Range2	100	-	220	MHz
Frequency Stability2 ± 20 =20*, ± 25 =44, ± 50 =45	±20		±50	ppm
Operating Temperature Range2	-10 -20 -40 -40 -40	-	+70 +70 +85 +105 +125	°C
Supply Voltage1, 2VCC	2.97	3.3	3.63	V
Supply Current ICC	-	-	68	mA
Output Waveform	PECL晶振
Output High Level VOH	Vcc - 1.085	Vcc - 0.95	Vcc - 0.88	V
Output Low Level VOL	Vcc - 1.81	Vcc - 1.7	Vcc - 1.62	V
Output Voltage Amplitude VOPP	0.4	-	-	V
Output TRISEand TFALL	-	-	0.5	ns
Start Up Time	-	-	5	ms
Duty Cycle	45	-	55	%
VDISABLEVIL	-	-	0.3Vcc	V
VENABLEVIH	0.7Vcc	-		V
Enable Time	-	-	5	ms
Disable Time	-	-	200	ns
Enable/Disable Internal Pull-up	30	70	150	KΩ
Output Leakage VOUT= VCC VOUT= 0V	-10 -10	-	+10 +10	µA
Standby Current	-	-	30	µA
rms Phase Jitter	-	0.05	0.1	ps
Phase Noise 1 kHz 10 kHz 100 kHz 1 MHz 10 MHz 20 MHz	-	-141 -155 -160 -162 -163 -163	-	dBc/Hz
Storage Temperature Range	-55	-	+125	°C

yijin-3 PECL輸出晶振,PE3345JEV-156.25MDK,Pletronics有源晶振,超低抖動晶振,PE33J振蕩器

yijin-4

PECL輸出晶振,PE3345JEV-156.25MDK,Pletronics有源晶振,超低抖動晶振,PE33J振蕩器
所有有源晶振產品的共同點
1、抗沖擊
產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
5、鹵化合物
請勿在鹵素氣體環境下使用石英晶振產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
