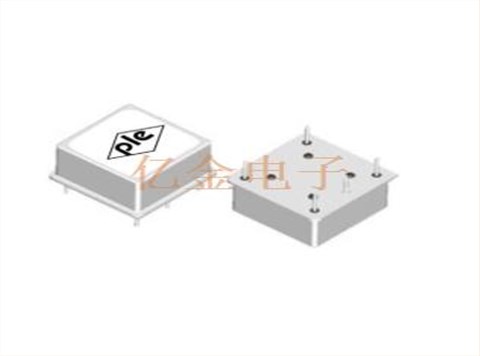

在對頻率穩定性要求極高的電子領域，PLETRONICS 的 OLA5008 - 10.0M 恒溫晶振（OCXO）表現卓越。它是一款進口的石英插件晶振，插件設計方便安裝在電路板上，能適配傳統的電子制造工藝。
作為 OCXO晶振，其核心優勢在于恒溫控制技術。它內部設有恒溫槽，能將石英晶體保持在穩定的溫度環境中，最大程度減少溫度變化對頻率的影響。這使得它能輸出極其穩定的 10.0MHz 正弦波頻率，為電子設備提供精準的時鐘信號。
正弦波輸出具有波形純凈、諧波少的特點，能有效降低信號干擾，提高設備的可靠性和穩定性。該有源晶振廣泛應用于通信基站、衛星導航、高精度測試儀器等領域。在通信基站中，保障信號的準確傳輸和處理；在高精度測試儀器里，確保測量結果的精準無誤。

OCXO恒溫晶振,PLETRONICS晶振,OLA5振蕩器,進口石英插件,OLA5008-10.0M,正弦波晶振

Parameter		Min	Typ	Max	Unit
Frequency		-	10	-	MHz
Frequency Stability vs Temperature		-	-	±3	ppb
Frequency Stability vs Supply		-	-	±0.5	ppb
Frequency Stability vs Load		-	-	±0.5	ppb
Short Term		-	-	0.05	ppb
Warm-up		-	-	±10	ppb
Aging				±0.5	ppb
		-	-	±0.5	ppb
		-	-	±50	ppb
		-	-	±0.3	ppm
Initial Calibration		-	-	±0.1	ppm
Operating Temperature Range		-40	-	+85	°C
Supply Voltage1VCC		4.75	5.0	5.25	V
Control Voltage		0	2.5	5	V
Pullability		±0.5	-	-	ppm
Linearity		-	-	±10	%
Input Power		-	-	800	mA
		-	-	1.3	W
Phase Noise 1 Hz 10 Hz 100 Hz 1 kHz 10 kHz		-	-95 -125 -140 -148 -152	-90 -120 -135 -145 -150	dBc/Hz
Storage Temperature Range		-55	-	105	°C
Output Waveform		Sine wave
Level		+6	+8	+10	dBm
Harmonics		-	-	-30	dBc
Spurious		-	-	-60	dBc
Load		-	50	-	Ω

OCXO恒溫晶振,PLETRONICS晶振,OLA5振蕩器,進口石英插件,OLA5008-10.0M,正弦波晶振

OCXO恒溫晶振,PLETRONICS晶振,OLA5振蕩器,進口石英插件,OLA5008-10.0M,正弦波晶振
所有有源晶振產品的共同點
1、抗沖擊
產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 （比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
5、鹵化合物
請勿在鹵素氣體環境下使用石英晶振產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
